赛车定制化离合器制动脚踏板结构设计

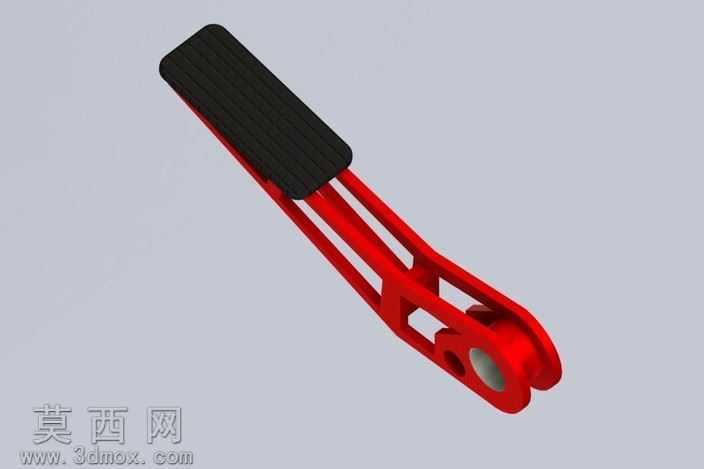

本作品为赛车运动场景定制设计的脚踏板三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循赛车脚踏部件的人机工程与力学性能要求，从草图绘制阶段就明确了安装基准、受力支点与踩踏接触面的核心尺寸逻辑。模型整体采用一体化镂空桁架式结构设计，主体支撑臂通过多段加强筋布局实现刚性与轻量化的平衡，在保证踩踏受力时结构形变量控制在赛车竞技允许范围内的同时，尽可能削减非受力区域的材料冗余，适配赛车极致减重的改装需求。建模阶段对安装孔位做了精准的参数约束，包含主缸安装孔、固定安装孔在内的所有孔位尺寸均匹配竞技级赛车踏板总泵的通用安装标准，孔位边缘做了倒角应力释放处理，避免长期高频踩踏产生应力集中导致的结构开裂。踏板踩踏接触面采用防滑纹理设计，建模时通过阵列特征还原了防滑垫的表面肌理，渲染阶段为主体结构赋予了哑光金属材质，模拟高强度铝合金阳极氧化后的表面质感，防滑垫区域赋予高摩擦系数的橡胶材质，通过材质粗糙度、反光度的参数调整，清晰区分金属结构件与防滑接触件的视觉差异，渲染输出的效果图能够直观呈现部件的装配形态与材质特征。结构设计上，踏板的旋转支点采用同轴孔位设计，保证转动时的同轴度，避免踩踏过程中出现卡滞、旷量问题，支撑臂的镂空区域经过力学仿真验证，在横向、纵向受力工况下均能满足竞技驾驶的强度要求，整体宽度、长度尺寸经过多轮调整，既适配赛车驾驶舱的狭窄安装空间，又能保证驾驶员踩踏时的脚部接触面积，兼顾操作精准度与踩踏舒适度。设计过程中充分考虑了部件的可加工性，所有结构特征均适配数控铣削加工工艺，不存在倒扣、极小内角等难以加工的结构，能够直接导出工程图用于实际零部件的生产制造，可直接用于赛车制动、离合器系统的改装升级，适配多数入门级竞技赛车的踏板安装需求。
