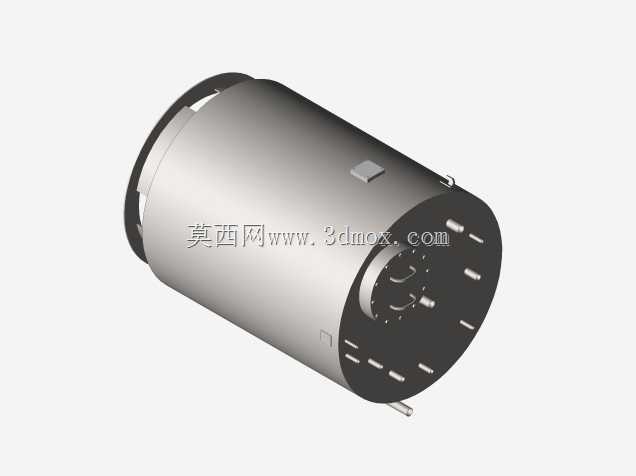

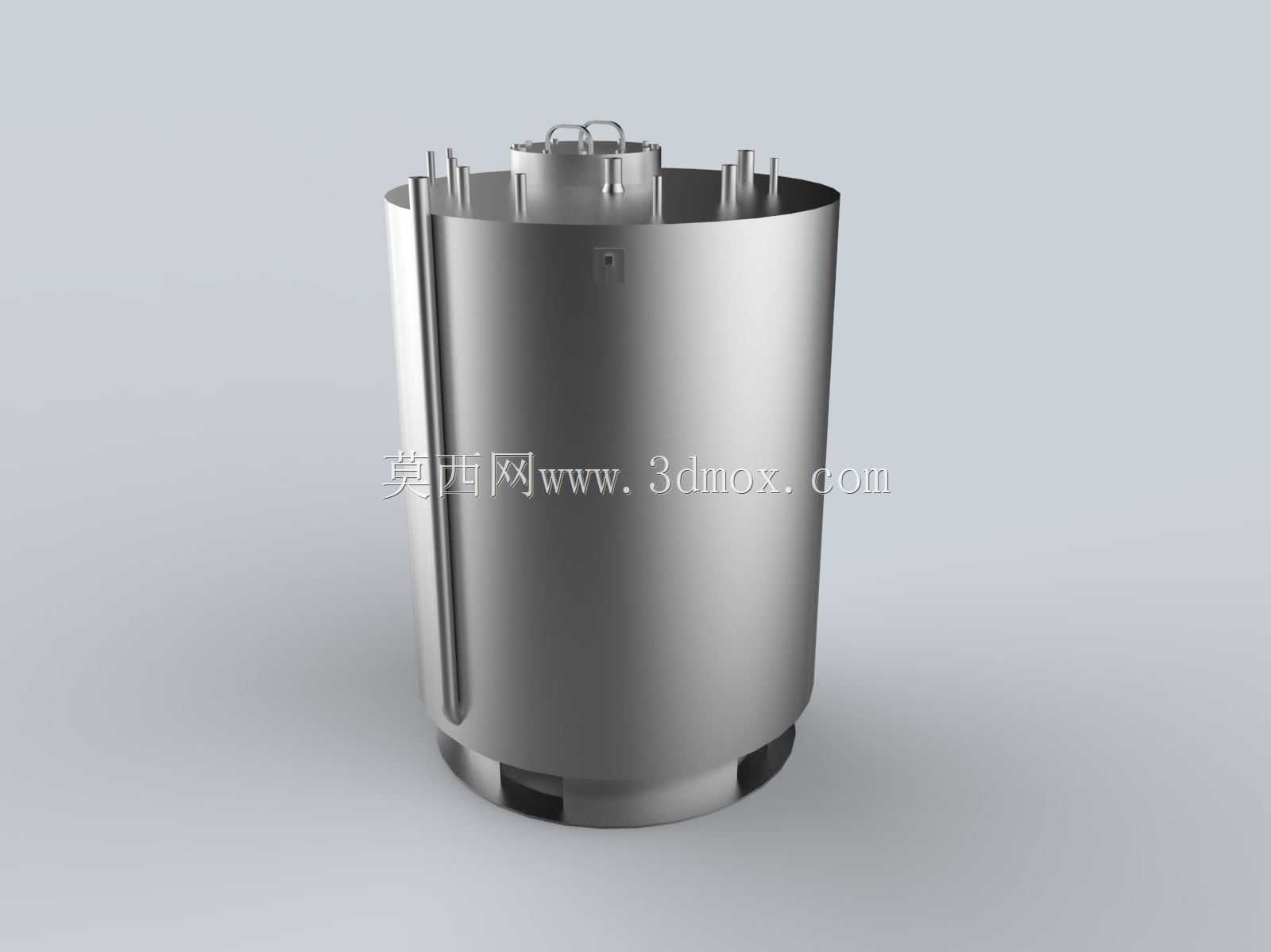

立式圆柱储油罐体结构设计

这款立式圆柱储油结构，主要面向中小型液压动力单元、移动式工程设备的液压系统储油场景设计，也可适配小型燃油供给系统的临时储油需求，在工程机械、小型工业液压站、户外作业设备的动力配套中都能适配使用。从结构设计逻辑来看，整体采用直筒圆柱构型，核心考量是圆柱壳体在内部油压波动、外部环境载荷作用下的应力分布更均匀，相比方形箱体能减少加强筋的布置数量，降低焊接加工的工作量，同时圆柱形态的内壁没有直角死角，在油品静置沉淀杂质时，杂质可顺着弧面滑向罐体底部的排污区域，日常维护清理的难度更低。罐体顶部集成了多组接口，分别对应注油口、回油口、出油口、液位检测安装位、透气阀安装座，所有接口的安装凸台都做了加厚处理，避免管路安装时的扭矩导致壳体变形，顶部的起吊吊环采用一体化焊接结构，位置对应罐体的重心垂线，吊装转运时不会出现倾斜侧翻的问题。罐体侧面布置了竖向的液位观察槽安装位，可直接适配玻璃管式液位计，无需额外加装转接支架，操作人员在地面就能直接观测罐内的油液存量，底部采用带缺口的支撑底座，既抬高了罐体与安装面的距离，避免底部长期接触积水产生锈蚀，也预留了排污阀的安装操作空间，安装时不需要额外垫高罐体。设计过程中重点核算了罐体的壁厚参数，在满足0.5立方容积要求的前提下，控制壳体壁厚兼顾承压能力与整体重量，避免不必要的材料浪费，罐体的外径尺寸适配常规的设备安装舱位边界，安装固定孔位的间距符合通用液压站的安装基座标准，不需要对现有安装平台做二次改造就能直接装配。罐体内部预留了隔板安装卡槽，可根据使用需求加装防浪隔板，当设备处于移动作业状态时，能大幅降低罐内油液的晃动幅度，避免油液裹挟空气进入液压回路导致的系统压力不稳问题，顶部的密封结构采用平面法兰加密封垫的设计，检修时可直接打开顶部法兰盖清理内部，不需要切割焊接壳体，后期维护的便利性更高。
