立式安装带铰接座钻台支撑构件

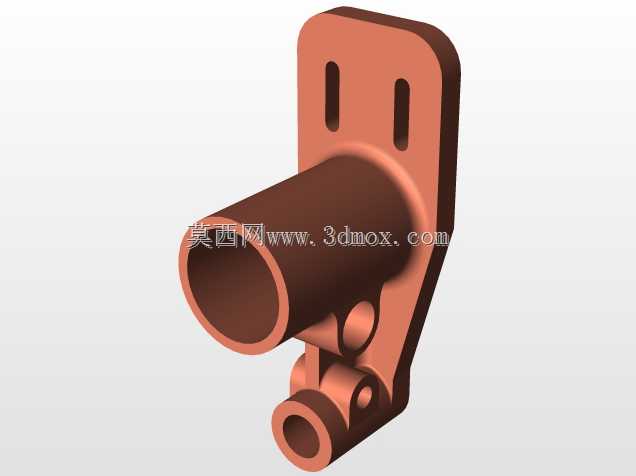

该构件属于钻孔加工工位的核心支撑类零件，主要应用于台式钻床、专用钻孔工装的进给导向单元安装场景，日常作业中承担钻套组件的定位承载、进给动作的铰接导向作用，可适配小型零件钻孔、扩孔、铰孔工序的工装搭建需求，在五金加工、小型机械零部件修配、教学实训钻床的结构中都能见到同类结构的应用。从功能特性来看，构件主体的圆筒结构为钻套的安装基准，内孔精度直接决定钻头进给的导向精度，设计时需保证内孔圆柱度、与安装板的垂直度公差控制在合理区间，避免钻孔过程中出现钻头偏摆、孔径超差的问题；安装板上开设的两个长条形腰型孔，是为了适配不同安装基面的孔位偏差，安装时可沿腰型孔长度方向调整构件的前后位置，抵消安装基面的加工误差，降低装配时的配做工作量；下方的两个铰接耳座，用于连接进给手柄的连杆组件，耳座上的同轴孔需保证同轴度要求，避免连杆转动时出现卡滞、别劲的问题，铰接位置预留的间隙可适配日常润滑维护的空间，减少长期使用后的磨损量。设计思路上优先考虑安装调试的便捷性，将安装基准面与圆筒轴线设置为垂直关系，装配时可直接通过打表找正圆筒内孔的方式快速定位，无需额外设计调整垫片；整体采用一体式铸造成型后机加工的工艺路线，安装板背面、圆筒外圆非配合面保留铸造拔模斜度，减少机加工的切削量，配合面均预留合理的加工余量，保证装配精度的同时控制加工成本。外形尺寸方面，圆筒的轴向长度根据常用钻套的标准长度设计，可适配标准规格的快换钻套，安装板的宽度与腰型孔的中心距匹配常规钻床工作台的T型槽间距，无需额外制作过渡连接板即可直接安装在标准工作台上；铰接耳座的中心高根据进给手柄的操作力臂设计，保证操作人员扳动进给手柄时的施力角度符合人体工程学要求，降低长时间操作的疲劳感。安装边界上，构件的最大外轮廓需保证与钻床主轴、工作台面留有足够的安全间隙，安装后圆筒轴线需与钻床主轴轴线保持同轴，调整腰型孔位置时需保证两侧螺栓的压紧力均匀，避免加工过程中构件出现位移，铰接部位连接后需手动转动连杆确认无卡滞，再进行空载试运行确认进给动作顺畅后方可投入加工使用。
