方形料斗座式振动筛分摇动装置

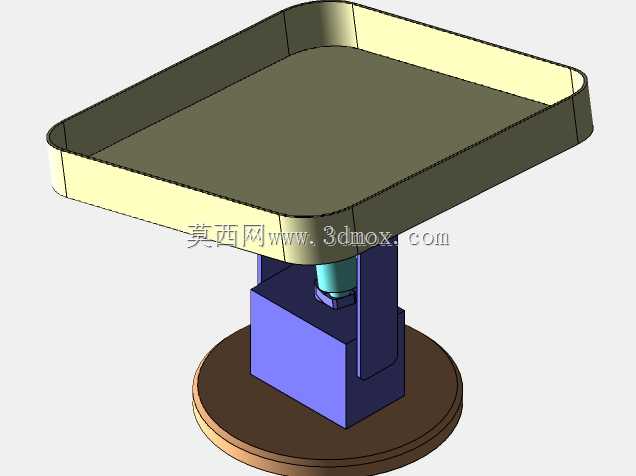

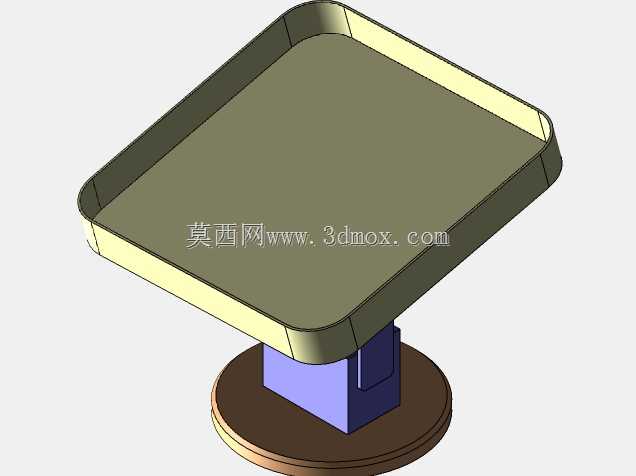

这款座式方形振动筛分装置，主要面向小批量散料分级、除杂的生产场景，常见于食品加工、精细化工、小型五金件分选、农副产品初加工等工位，可完成颗粒状、小块状物料的粒径分级、异物剔除作业，也可作为小型给料设备搭配包装机、输送机完成均匀给料，避免物料堆积卡料。从结构设计来看，上部采用方形敞口料槽，槽体边缘做卷边强化处理，避免长期受振动载荷出现焊缝开裂、槽体变形问题，槽底为平整平面，物料在槽内受振动作用做定向抛掷运动，可根据筛分需求在槽内加装不同目数的筛网，实现2-4种不同粒径物料的同时分选，槽体的方形结构相比圆形筛面，有效筛分面积利用率更高，针对方形来料料流的适配性更好，无需额外做导料结构就能承接上游来料。下部支撑结构采用圆形安装底座，底座上设置立式支撑座承载振动发生组件，振动源与槽体之间采用柔性连接结构，可缓冲振动传递过程中的冲击载荷，避免振动源直接硬连接造成槽体焊缝疲劳损坏，同时支撑座的高度经过匹配设计，槽体出料端可根据产线布局调整倾斜角度，适配不同流动性物料的输送筛分需求，流动性较差的粉体物料可适当加大倾角，避免物料在槽内滞留。安装边界方面，圆形底座直径适配常规小型设备安装工位，可直接通过膨胀螺栓固定在混凝土地面或者设备机架平台上，无需额外做复杂的混凝土基础，整体设备重心落在底座中心区域，运行过程中不会出现偏摆、移位问题，设备总高度适配人工投料或者小型输送机来料的高度差，操作人员站在地面即可完成投料、筛网更换、槽体清理等日常操作。设计过程中重点考量了振动参数的匹配，振动源的激振力、振动频率可根据物料特性做调整，针对比重较大的金属碎屑、矿石小块可加大激振力，针对易碎的食品颗粒、农副产品可降低激振力避免物料破碎，槽体的壁厚选择兼顾了轻量化与结构强度，长期满负荷运行不会出现槽体振裂问题，各连接部位采用防松紧固件，避免长期振动造成螺栓松动脱落，日常维护仅需定期检查连接螺栓紧固状态、柔性连接部件的磨损情况即可，运维难度较低。
