多缸液压驱动塑料袋制板压合设备结构

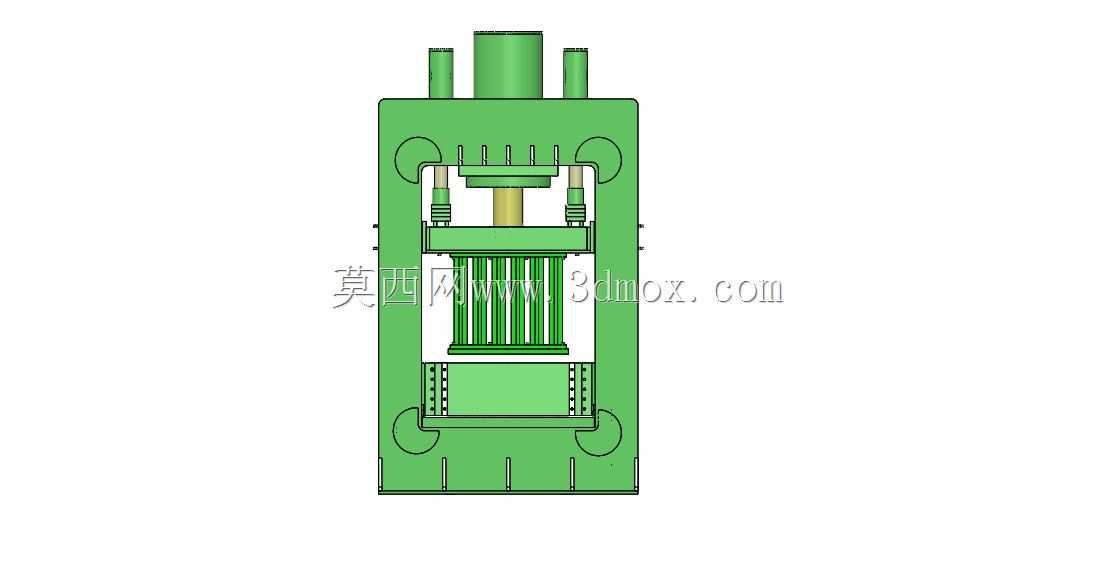

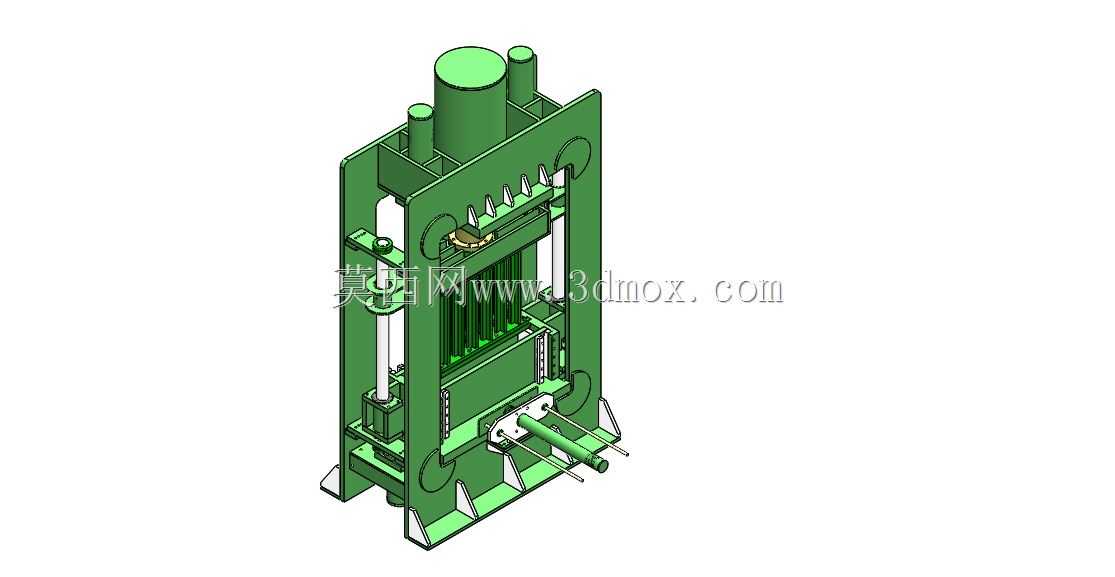

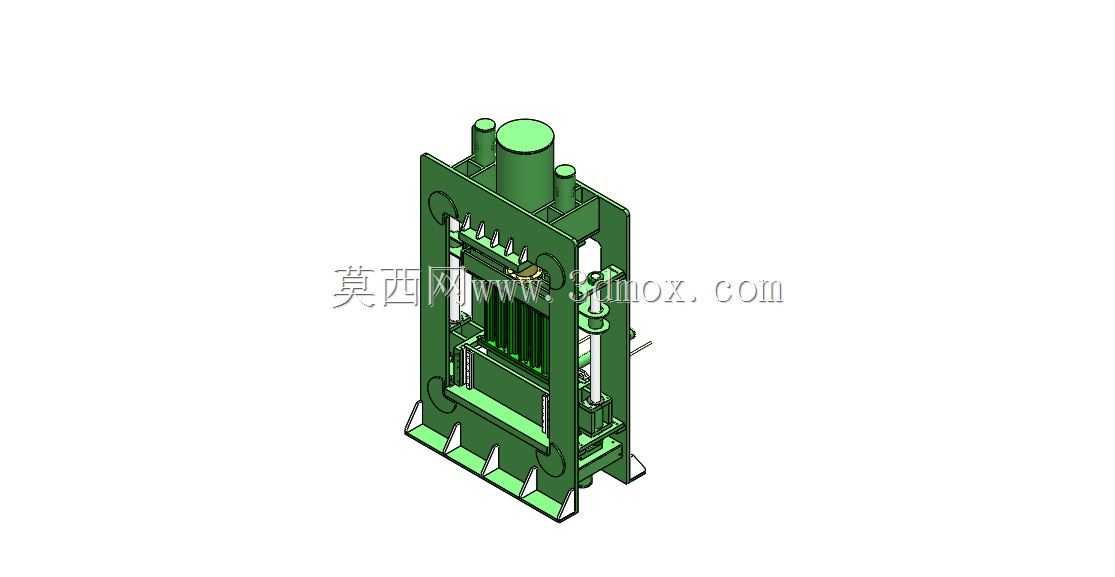

这款设备主要面向软包装生产环节的塑料袋制板工序，在塑料包装袋批量加工的生产线中，承担叠层塑料板材的压制定型、裁切前预压整平等作业，常见于中小型塑料包装加工厂的制袋前段工序，适配不同厚度的聚乙烯、聚丙烯塑料膜叠层料坯的压合作业，能有效避免料层错位、压合后密度不均的常见生产问题。设备整体采用立式框架式机架结构，主体承力框架采用厚钢板拼焊成型，立柱与上下横梁的连接位置做了加强筋补强设计，可承受大吨位压合作业时的交变载荷，避免长期作业出现机架形变。设备配置了三类不同吨位的液压油缸，主油缸承担主要压合行程的动力输出，千斤顶油缸负责合模前的预定位与小行程压力补偿，辅助油缸则负责上模架的快速回程与空载升降，不同油缸配合液压控制阀组可实现分级加压、保压延时、快速回程的动作逻辑，适配不同材质料坯的压合工艺要求。从结构设计逻辑来看，这款设备将液压动力单元集成在机架顶部，既缩短了高压油路的排布长度，减少油路压力损耗，也能充分利用立式机架的上部空间，减少设备整体的地面占地面积。压合作业工位设置在机架中部的开放式空间，两侧预留了足够的料坯上下料操作空间，模架位置设置了导向柱结构，保证上下压合面的平行度偏差控制在工艺允许范围内，避免压合后板材出现厚薄差超差的问题。设备底部设置了带安装孔的支撑脚，可直接通过膨胀螺栓固定在硬化车间地面上，不需要额外做复杂的地基预埋，适配多数中小型加工车间的安装条件，安装时只需保证机架整体水平度即可投入使用。模架区域预留了裁切刀具的安装位，可根据生产需求加装热裁切或冷裁切组件，在压合保压完成后直接完成板边裁切工序，减少后续工序的转运工作量。液压管路全部沿机架内侧的走线槽排布，既避免生产过程中物料剐蹭管路造成损坏，也方便后期维护时的管路检查与更换，设备的操作侧预留了控制阀组的安装位置，可根据产线自动化需求加装手动控制阀或者电控液压阀，适配手动单机作业或者接入自动化产线的不同使用场景。
