内部下拉式圆形工装夹具结构设计

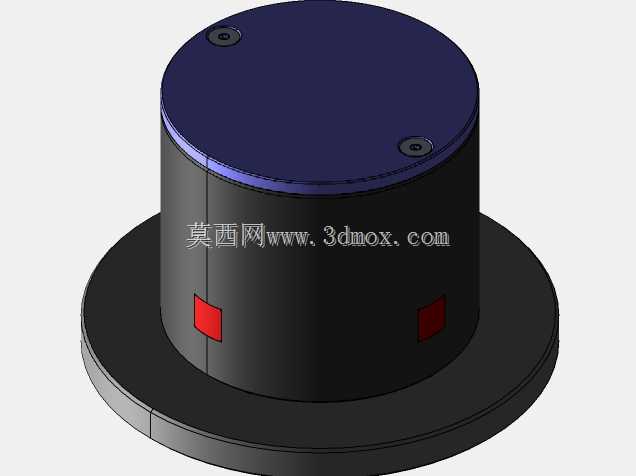

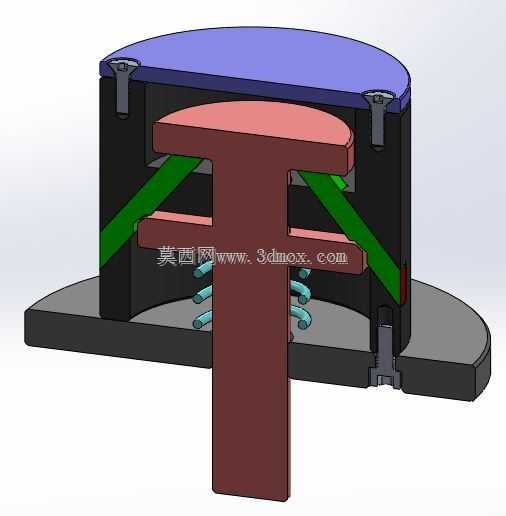

这款内部下拉夹具主要面向盘类、套类零件的内孔定位夹紧场景，在轴承座加工、法兰盘端面铣削、环形零件内圆磨削等工序中应用广泛，区别于外部夹紧容易造成工件外表面夹伤、变形的问题，这类内撑下拉式结构能从工件内部完成定位，同时施加向下的拉紧力，让工件基准面与工装安装面紧密贴合，有效规避加工过程中的工件翘曲、定位偏移问题。从结构设计逻辑来看，整体采用同轴圆柱式布局，底部带圆形安装法兰盘，法兰上预留安装孔位，可直接固定在机床工作台或者转台台面上，安装边界以底部法兰外圆为最大轮廓，不会占用过多工作台空间，上方主体圆柱为内部机构容纳腔，顶部紫色端盖为工件定位承载面，端盖上对称布置的两个定位销孔可搭配定位销实现工件的角向定位，避免工件加工时发生周向转动。钳口的动作逻辑采用内收下拉的复合运动，夹紧时钳口先向内收拢穿过工件内孔，到达指定行程后向外撑开同时向下拉紧，将工件牢牢压在顶部定位端面上，松开时钳口先向内收缩解除内孔撑紧状态，再向上回位，方便工件快速取放，整套动作的动力传递可搭配弹簧、凸轮或者连杆机构实现，无需额外复杂的外接管路，适配普通机床、加工中心的手动或者气动改造场景。在实际选型适配时，需要重点关注顶部定位端面的平面度参数，以及钳口的撑开行程范围，确保能适配对应内孔直径范围的工件，同时底部法兰的安装孔位间距要匹配所用机床工作台的T型槽间距，避免出现安装干涉。这类夹具的核心优势在于夹紧力方向垂直指向定位基准面，夹紧过程中不会对工件产生额外的侧向推力，对于薄壁环形零件的加工尤为友好，能大幅降低薄壁件的夹紧变形量，提升加工后的尺寸精度与形位公差合格率，在批量零件加工场景中，搭配自动上下料机构可实现快速装夹，有效缩短单件装夹辅助时间。设计过程中需要重点保证内部运动机构的同轴度，避免钳口动作卡滞，同时钳口与工件内孔的接触部位要做圆角过渡处理，防止划伤工件内孔表面，主体圆柱侧面预留的检测窗口可用于日常维护时观察内部机构磨损情况，方便及时更换易损件，延长夹具整体使用寿命。
