SMC气缸驱动气动夹紧工装结构设计

这款气动夹紧结构以标准SMC气缸作为动力输出核心，主要面向自动化产线的工件定位装夹场景，常见于小件焊接工位、装配线上下料定位、检测工位工件固定这类需要频繁开合夹紧的作业环节，相比手动螺旋夹紧、偏心轮夹紧结构，气动驱动的响应速度更快，夹紧力输出稳定，可通过气源压力调整适配不同材质工件的装夹需求，避免薄壁管件、塑料件装夹时出现压痕变形问题。

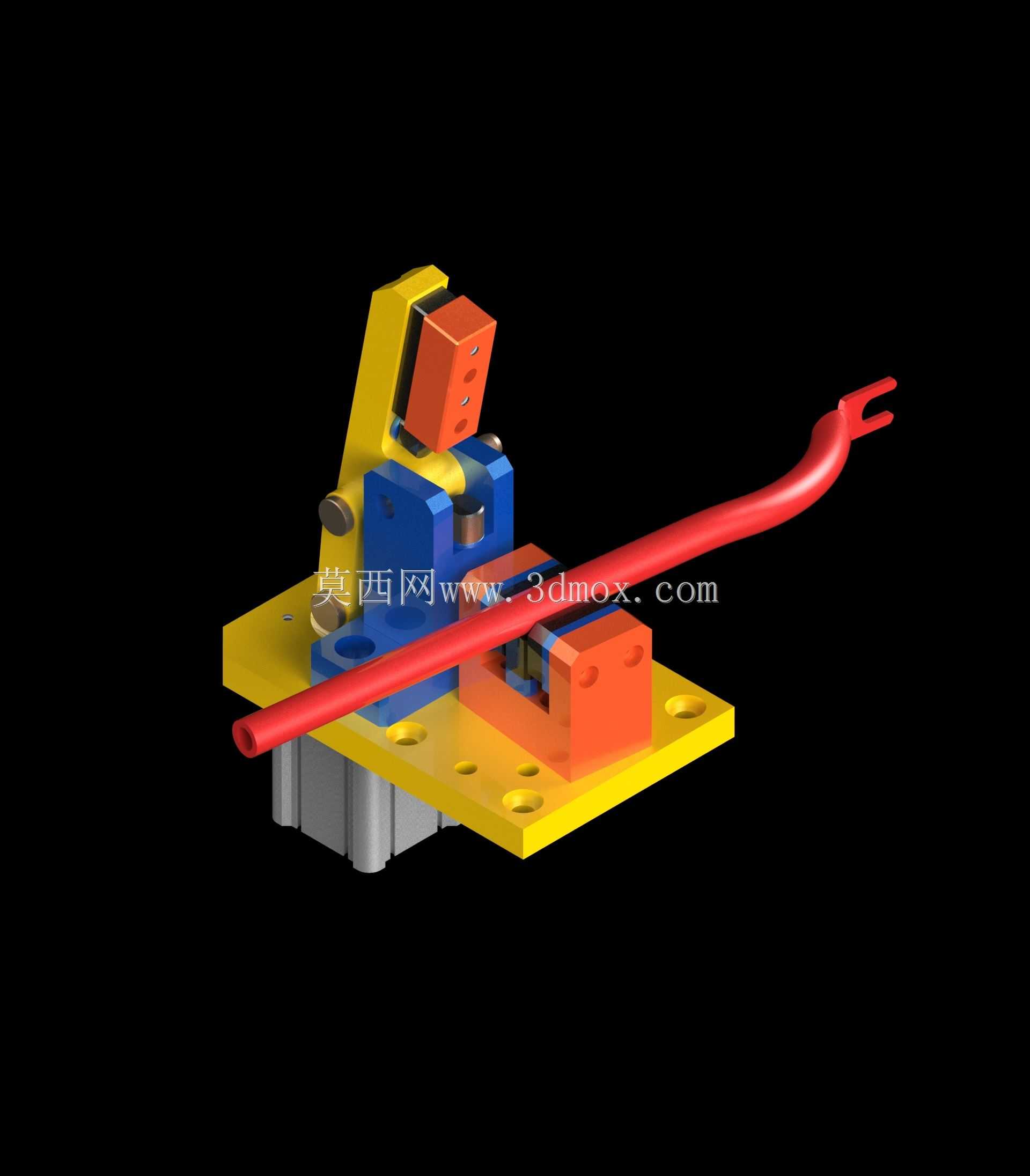

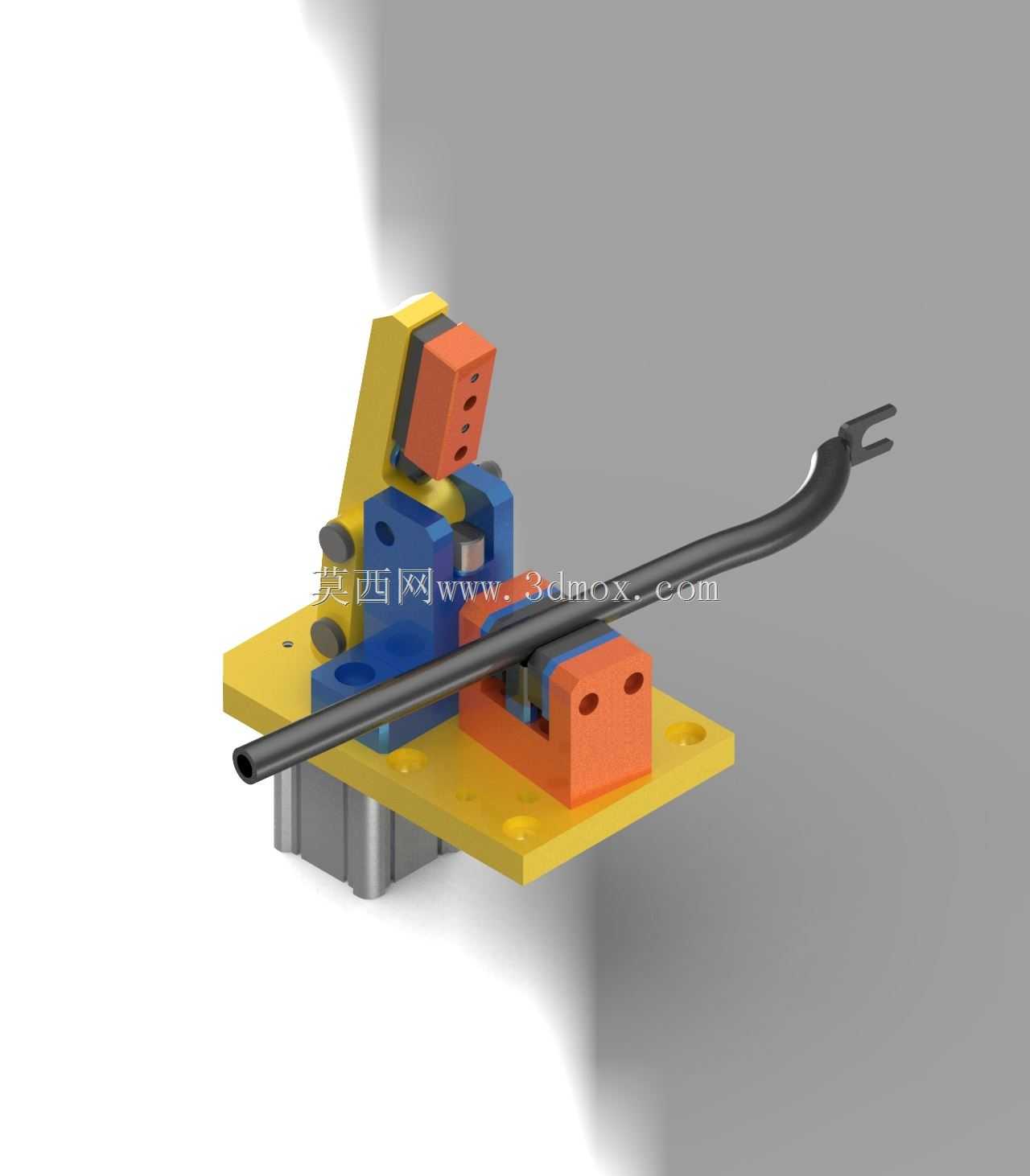

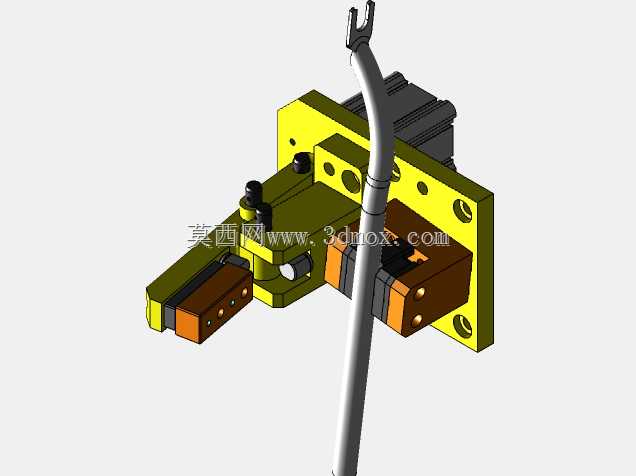

从结构布局来看，整套夹紧组件采用底板集成式安装设计，所有功能部件都固定在带标准安装孔位的黄色安装基板上，安装孔位按照通用工装的孔距标准排布，可直接适配现有产线的工装台T型槽或者铝型材框架的安装接口，不需要额外加工转接板，现场部署时只需要对接气源管路即可投入使用，大幅缩短产线改造的调试周期。夹紧执行端采用V型定位配合压块的结构形式，针对图中所示的长杆类圆形工件，V型定位块可以自动对工件中心进行找正，不需要操作人员反复调整工件位置，压块的接触端面做了加宽处理，增大与工件的接触面积，单位面积压强更低，装夹细长杆件时不会出现工件局部凹陷或者夹弯的问题。

设计过程中对气缸的行程做了冗余预留，夹紧行程覆盖常见直径范围的杆类、轴类工件，开合状态下的空间边界经过校核，打开状态下压块与定位面的间隙足够工件顺利取放，不会出现上下料时工件与压块发生剐蹭干涉的情况。整套结构的运动部件都做了限位设计，气缸伸出到夹紧位置时由硬限位块承担最终的定位受力，避免气缸长期承受径向载荷导致密封件过早磨损，延长气缸的实际使用寿命。导向部分采用短行程滑动导向结构，压块的运动轨迹直线度经过约束，长期往复动作不会出现压偏、卡滞的问题，日常维护只需要定期在导向接触面涂抹少量润滑脂即可，不需要复杂的拆解保养。

从安装边界来看，整套结构的横向、纵向尺寸都控制在紧凑范围内，不会占用过多的工装台安装空间，多套夹紧单元并排布置时也不会出现相互干涉的情况，可根据产线的工位需求灵活组合使用，适配多工件同步装夹的作业需求。气源接口设置在结构的侧下方，管路走线可沿着安装基板底部的走线槽布置，不会暴露在作业区域内，避免上下料过程中工件剐蹭气管导致管路破损漏气。
