BBS RXR款多辐条汽车改装轮毂三维设计

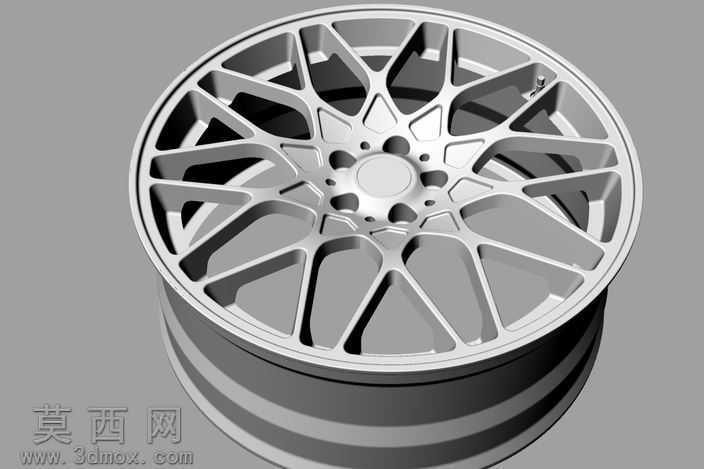

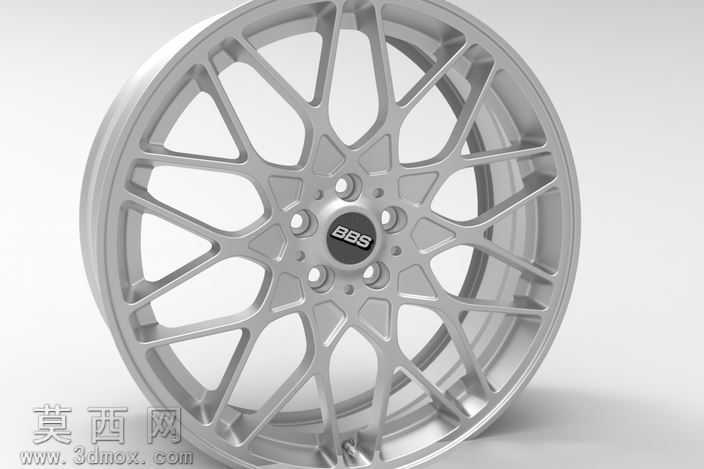

本作品为BBS RXR款式汽车改装轮毂的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先基于实车改装轮毂的实测尺寸与官方公开参数确定基础轮廓：以轮毂中心安装面为坐标原点，先绘制轮辋的回转截面草图，通过回转命令生成轮辋的基础筒体结构，精准还原轮辋的胎圈座、轮缘、气门嘴安装位的标准尺寸，确保模型可匹配对应规格的民用轿车轮胎安装需求。针对轮毂最具辨识度的多辐条网状结构，建模时先提取单组辐条的中心对称特征，绘制单根主辐条与辅辐条的截面轮廓，通过拉伸、放样命令生成单组辐条的基础实体，再结合轮毂的圆周阵列特征，以中心轴为阵列基准完成全部辐条的阵列排布，随后对辐条与轮辋、辐条与中心安装盘的衔接位置做圆角过渡处理，还原真实锻造轮毂的流畅曲面过渡，避免生硬棱角带来的失真感。中心安装区域的建模严格还原实品细节：精准绘制PCD螺栓孔的分布圆直径、中心定位孔的尺寸，同时还原中心盖的BBS标识浮雕结构，通过曲面偏移、凸起命令完成标识的立体效果制作，螺栓孔周边的沉台、加强筋结构也逐一还原，保证安装结构的合理性。材质与渲染环节，为模型赋予锻造铝合金的金属材质，调整材质的反射率、粗糙度参数，模拟出哑光银金属漆面的细腻质感，同时为中心盖的标识区域赋予黑色哑光塑料材质，形成视觉层次区分；渲染时采用三点布光方案，主光源模拟柔光箱效果打亮轮毂正面结构，辅光源补亮辐条间隙的暗部细节，轮廓光勾勒轮毂的边缘轮廓，最终呈现出接近实物拍摄的金属质感与结构细节。整个建模过程严格遵循改装轮毂的真实结构比例，所有曲面均做连续性检查，无破面、重叠面问题，辐条的镂空结构既还原了该款轮毂轻量化设计的特点，也准确呈现了网状辐条的力学支撑结构，可用于汽车改装效果展示、轮毂结构教学、改装方案演示等场景。
