阶梯式多规格卡尺壁挂收纳安装座

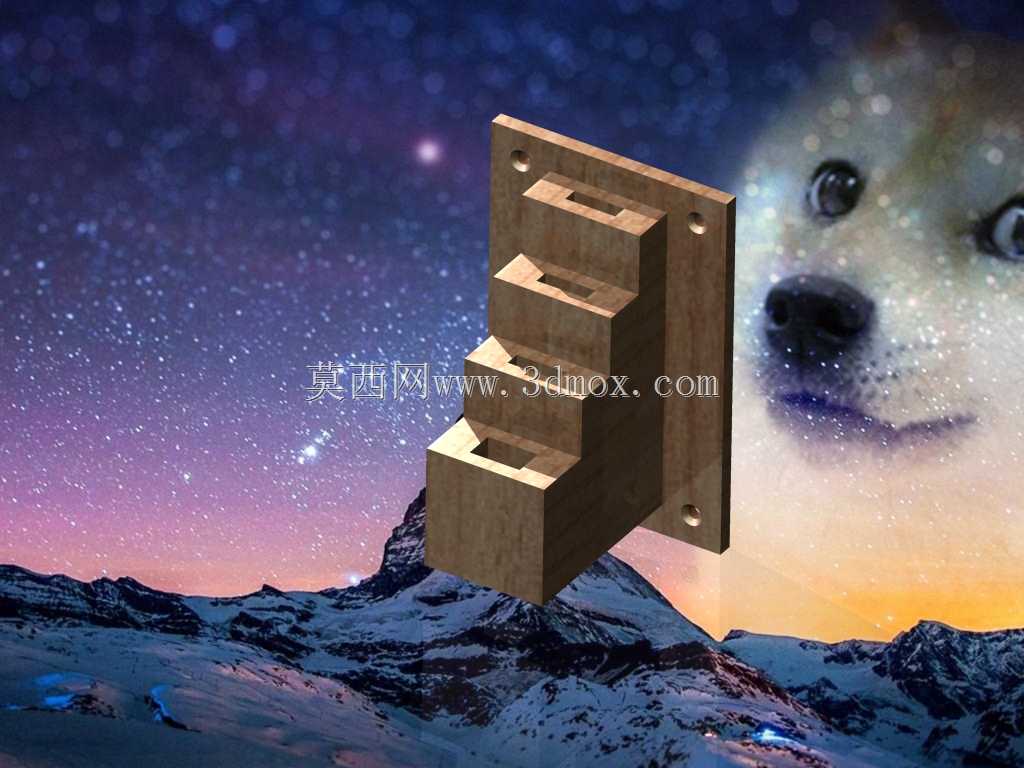

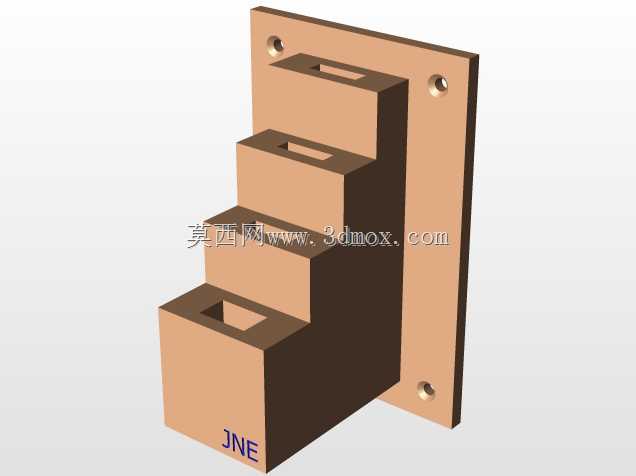

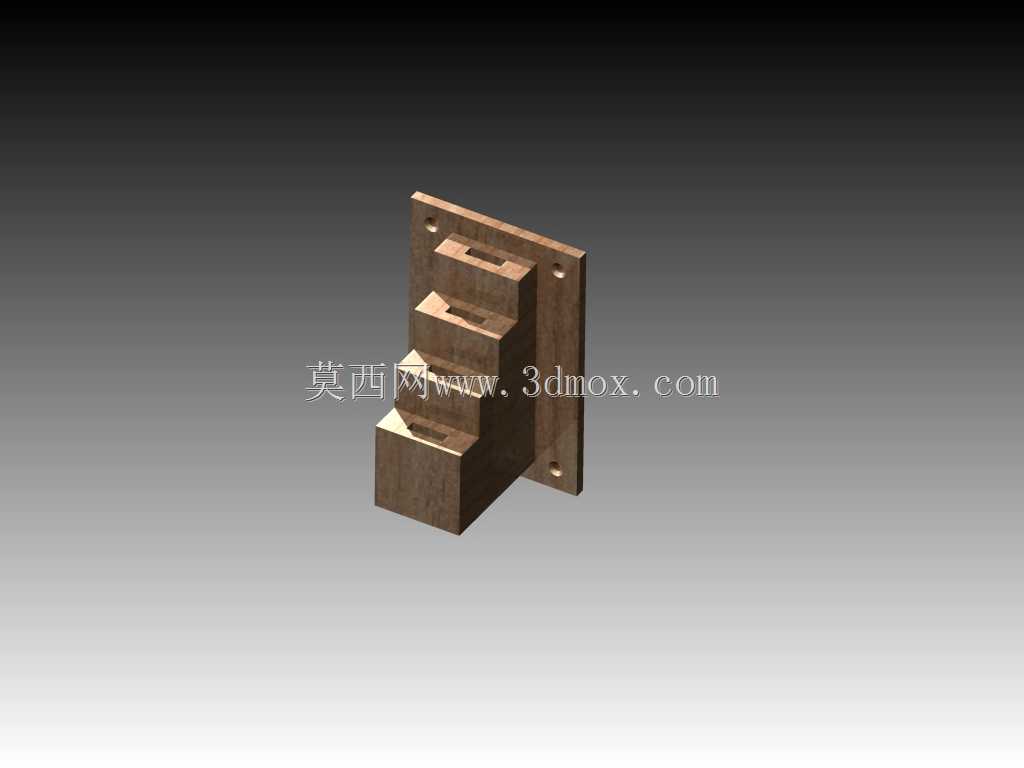

在机加工车间、计量检测室的日常作业场景中，卡尺作为使用频率最高的通用长度量具，往往会因为随手放置出现尺身磕碰、测量面沾附切屑、不同量程卡尺混放拿取不便的问题，这款壁挂式卡尺安装座正是针对这类现场管理痛点设计的量具存放工装。从结构设计来看，安装座采用壁挂式安装逻辑，背部为整块平直安装基板，基板上预留四个沉头安装孔，可通过膨胀螺丝或自攻螺丝直接固定在工位旁的墙面、工具柜侧板或检验台侧立面，安装时需保证基板与安装面完全贴合，避免长期承重后出现倾斜变形，安装完成后整体突出安装面的厚度控制在合理范围，不会占用工位操作的通行空间，也不会剐蹭过往人员的工作服。座体主体采用四级阶梯式下沉槽结构，四个槽体沿竖直方向依次排布，槽体宽度、深度做了差异化设计，靠下的槽体内腔尺寸更大，可容纳厚度更大、量程更长的重型数显卡尺，靠上的三个槽体尺寸依次收窄，适配常规量程的带表卡尺、普通游标卡尺，每个槽体的内腔边角都做了小圆角过渡，避免取放卡尺时刮花尺身的刻度层或数显模块的防护面。槽体的深度经过反复校核，卡尺放入后尺身会有三分之二的长度嵌入槽内，剩余的尺架部分外露，方便操作人员单手抽取，同时槽体内腔预留了足够的间隙，即便卡尺上沾附少量冷却残留液或防锈油，也不会因为槽体过窄出现卡滞，液体可顺着槽体边角的微小导流缝隙自然滴落，不会在槽内积留造成尺身锈蚀。不同于平放式的量具盒，这种壁挂阶梯结构能让不同规格的卡尺一目了然，作业人员拿取时无需翻找，可根据测量需求快速取出对应量程的卡尺，有效减少计量辅助时间。在材质适配性上，该结构既可以采用硬质阳极氧化铝材加工，满足车间高强度使用的耐磨需求，也可以采用3D打印光敏树脂制作，适合小型检测工位的轻量化定制，安装孔的孔位间距符合常规工位墙面的龙骨排布间距，无需额外打孔改造即可完成安装，适配绝大多数机加工、质检场景的量具收纳需求。
