斯托克波特叉形弹性金属卡接构件

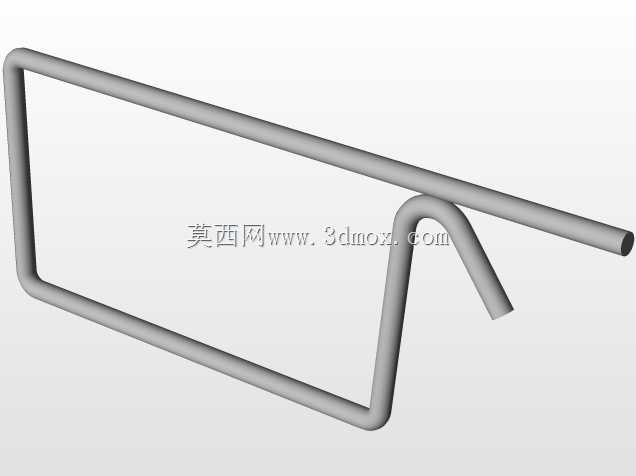

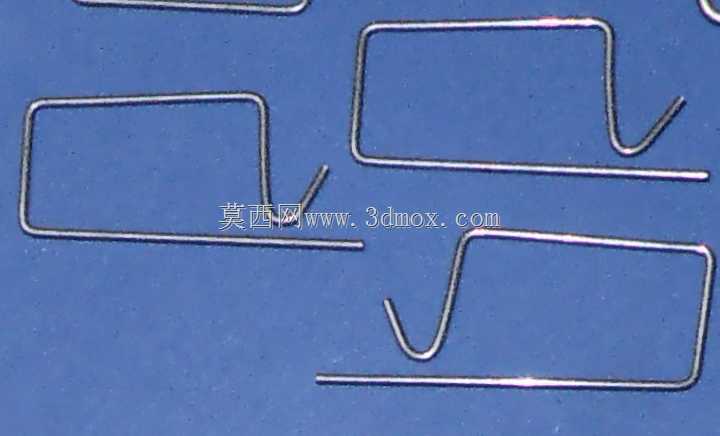

这类叉形弹性构件常被应用在小型机电装配、线束固定、轻载快拆结构的场景中，依靠金属线材自身的弹性形变实现卡接定位，无需额外紧固件即可完成部件的快速装拆，在消费电子内部结构、小型仪器舱内固定、低压电气柜线束排布场景中十分常见。从结构形态来看，构件采用单根金属线材弯折成型，主体为矩形框式承载段，一端延伸出带弯折勾角的叉形卡接端，另一端为平直的限位抵接段，整体无焊接、无拼接点位，所有弯折处均采用圆弧过渡，避免线材弯折过程中产生应力集中导致断裂，同时减少装配时对被接触部件的表面划伤。设计过程中首先要确认卡接行程对应的弹性变形量，线材直径的选取直接决定卡持力大小，过粗的线材会导致装配阻力过大，拆装时容易刮损配合件表面，过细则会导致卡持力不足，受振动后容易出现松脱移位。矩形框段的内空尺寸需要匹配被卡持部件的安装边界，平直段长度要满足安装时的抵接限位需求，确保构件装入安装位后，平直段完全贴合安装基面，不会出现翘起偏移。叉形端的弯折角度需要结合卡接槽的导入角做匹配，通常勾角的倾斜角度控制在30度到45度之间，既保证装配时可以顺着导入斜面滑入卡接位，又能在卡入后形成足够的倒扣量，防止受轴向力时脱出。实际应用中，这类构件的安装不需要专用工具，操作人员手动即可完成装配，拆卸时仅需用小型一字工具撬动叉形勾端即可脱出，适合需要频繁拆装维护的内部结构场景。建模时需要重点还原各弯折处的圆角半径，不能直接做直角弯折处理，否则不仅不符合实际加工工艺，也会导致后续做有限元应力分析时出现应力奇异点，无法准确模拟构件的实际弹性形变范围。线材的展开长度需要精准计算，每个弯折段的延伸量都要结合线材直径和弯折半径做补偿，确保下料长度准确，弯折成型后各段尺寸符合装配公差要求。这类构件的表面通常做钝化处理，避免长期使用后出现锈蚀，影响弹性性能和卡接可靠性，在有绝缘需求的场景中，还会在表面做浸塑处理，兼顾弹性卡接和电气绝缘的双重需求。
