双耳铰接式安装固定支座结构设计

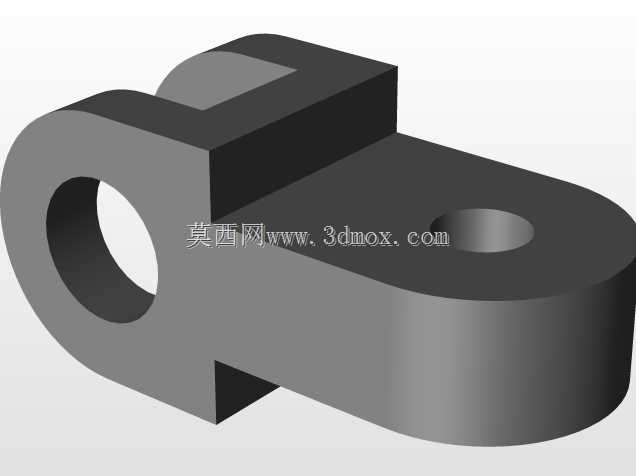

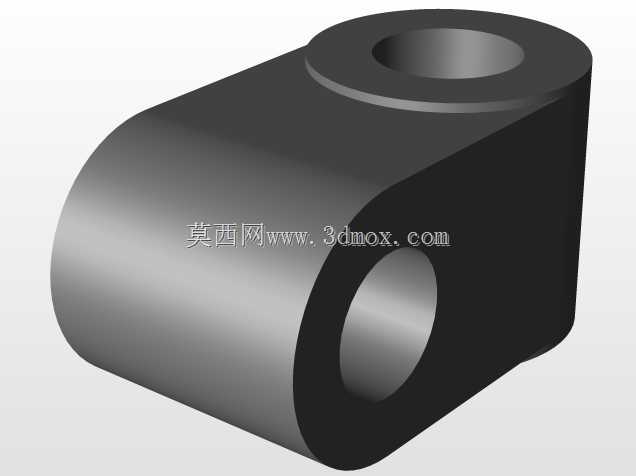

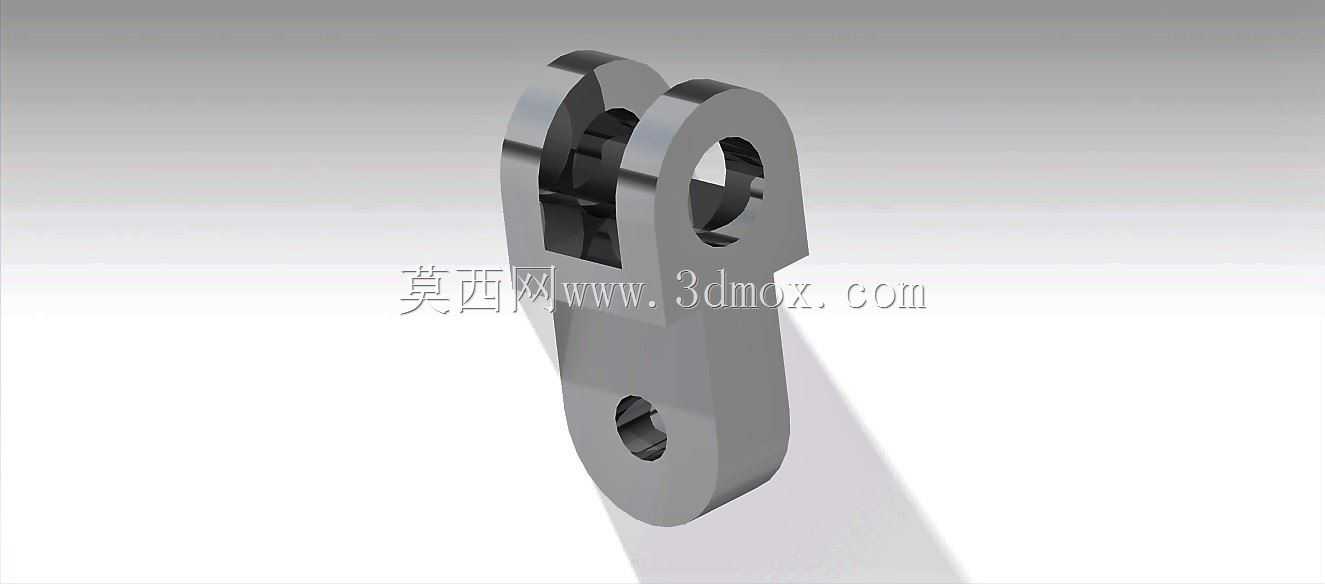

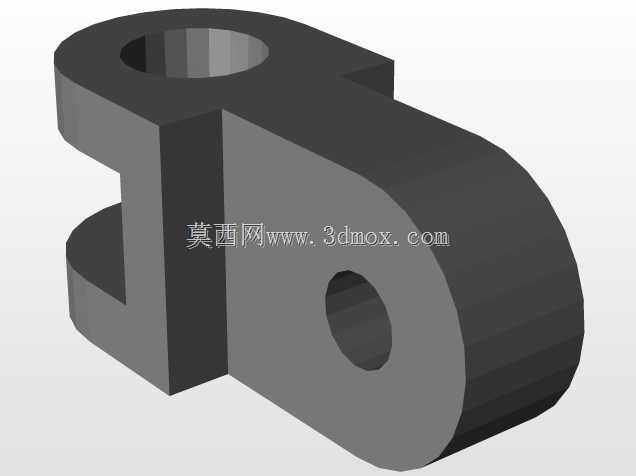

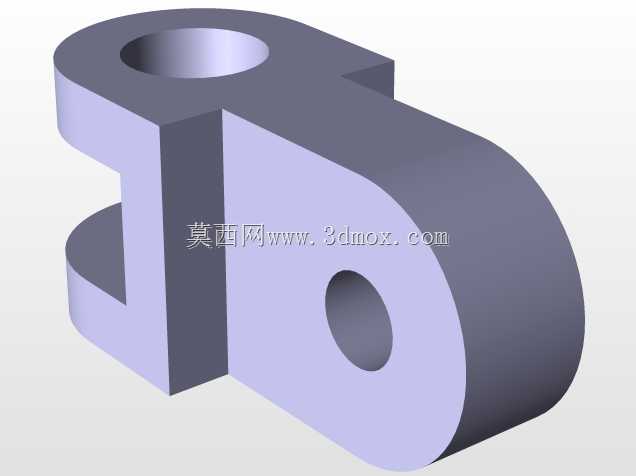

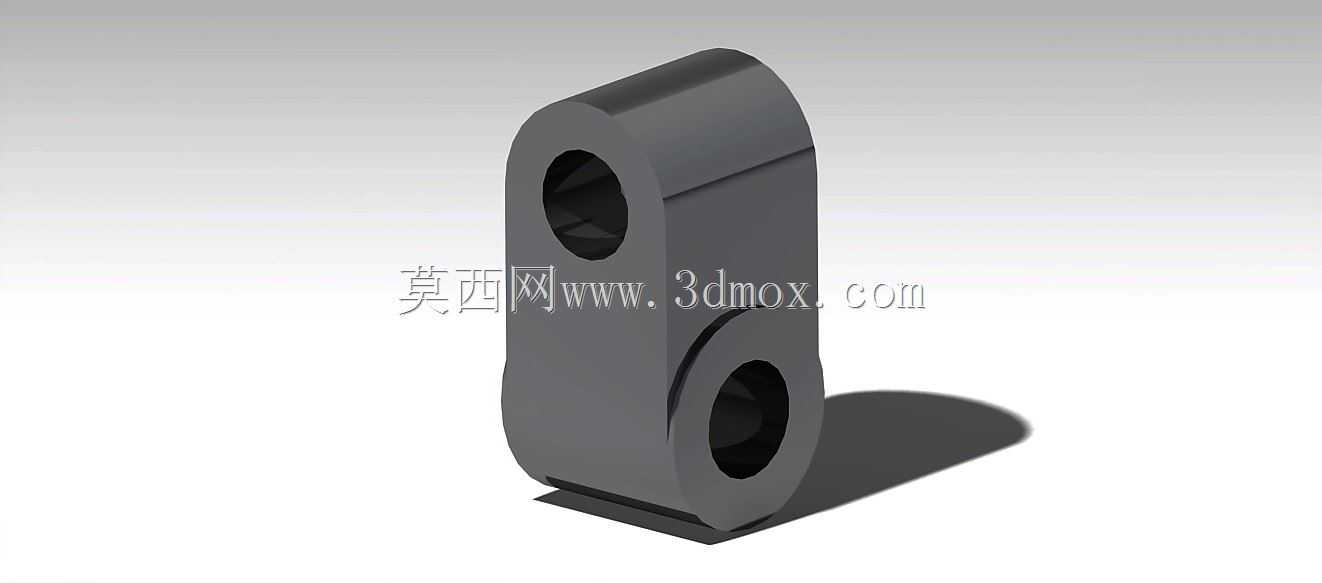

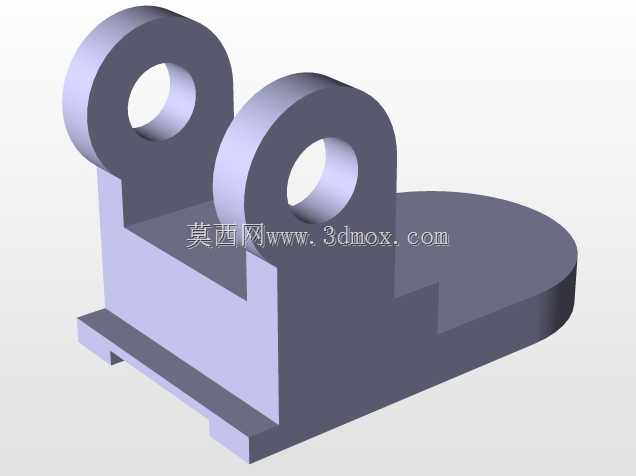

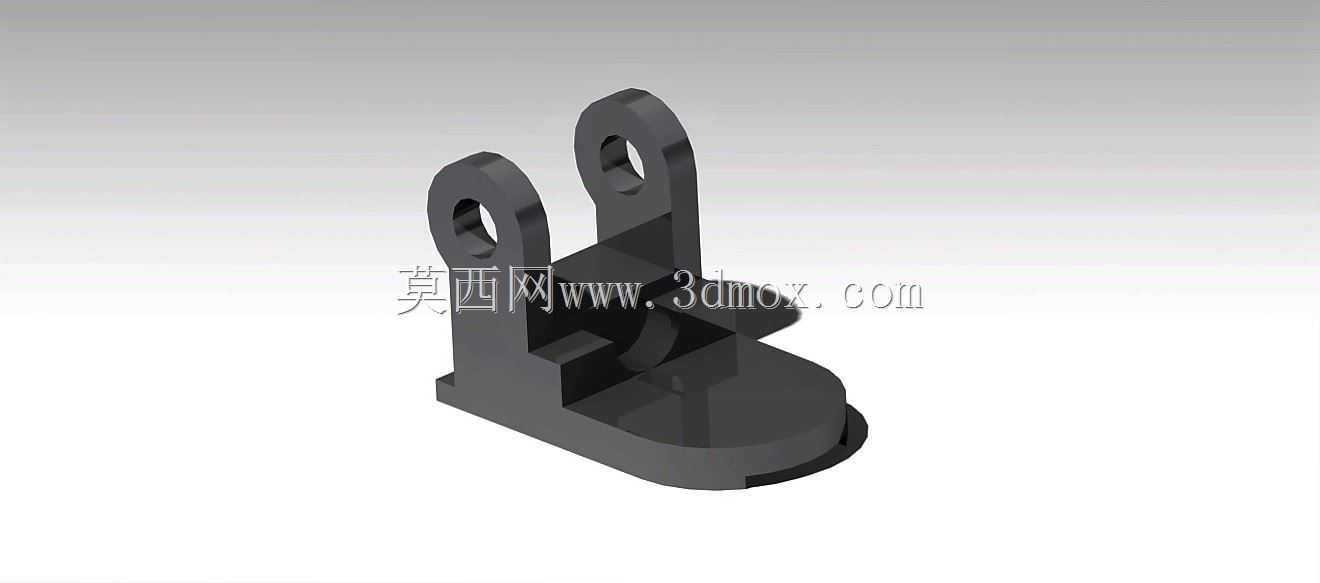

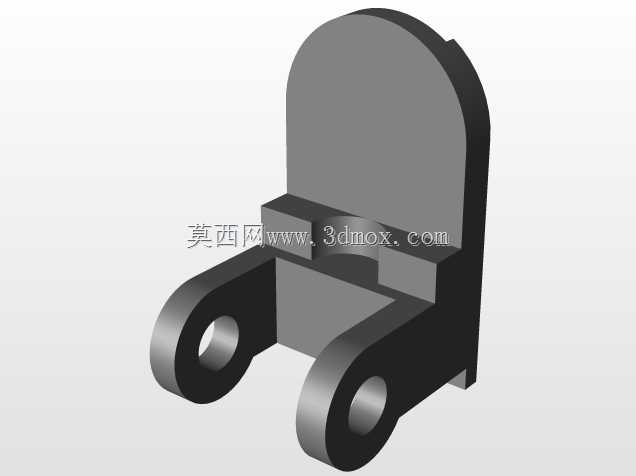

这类双耳铰接支座在轻工输送线、小型自动化工位的摆臂连接场景中十分常见，日常主要承担铰接件的回转支撑与载荷传递作用，区别于普通固定式安装座，其双耳结构预留的同轴销孔可配套圆柱销实现配套摆杆、压臂的小角度往复回转，不会出现单侧铰接容易偏载卡滞的问题。从结构设计逻辑来看，支座底部采用半圆弧过渡的平底安装面，相比全方形底座在安装到圆弧型材、小型焊接机架的曲面工位时，贴合度更好，不需要额外加工适配垫块就能保证安装基准的稳定性；底座上预留的沉台结构可嵌入配套的限位缓冲垫，当铰接摆臂下压到极限位置时，能直接承接摆臂的末端载荷，避免铰接销单独承受径向冲击力，延长销轴的磨损周期。上部的两个铰接耳板采用等厚对称设计，耳板根部做了大圆角过渡处理，避免应力集中在耳板与底座连接的直角位置，在承受反复交变的摆动力时，不会出现根部断裂的问题；两个耳板上的销孔做了同轴度公差约束，装配时可直接穿入标准圆柱销，不需要现场配铰孔，能大幅减少现场装配的调整工时。安装边界方面，底座的安装孔位采用对称布局，可适配M4-M6规格的内六角螺栓进行固定，双耳的中心距预留了足够的间隙，可容纳厚度在12mm以内的摆臂端部，不会出现摆臂转动时与耳板侧壁摩擦的问题；销孔直径适配常规的6mm或8mm标准圆柱销，不需要定制非标准销轴就能完成装配。实际使用中，这类支座常配套在小型工件压紧机构、料道挡料机构上，相比一体式焊接支架，其铸件结构的抗振性更好，在设备频繁启停的工位上也不会出现焊缝开裂的问题，同时整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体占用空间，适合在安装空间局促的小型自动化设备上使用。设计时还特意在耳板外侧做了微小的拔模斜度，适合采用压铸或者注塑工艺批量生产，单件生产时也可通过数控铣削直接加工成型，不需要复杂的工装夹具就能完成各尺寸的加工，加工成本控制在较低区间。
