航天火箭用ULA优化型连接托槽结构

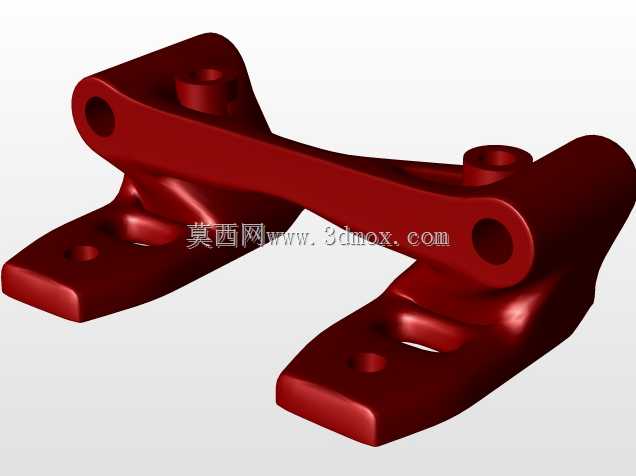

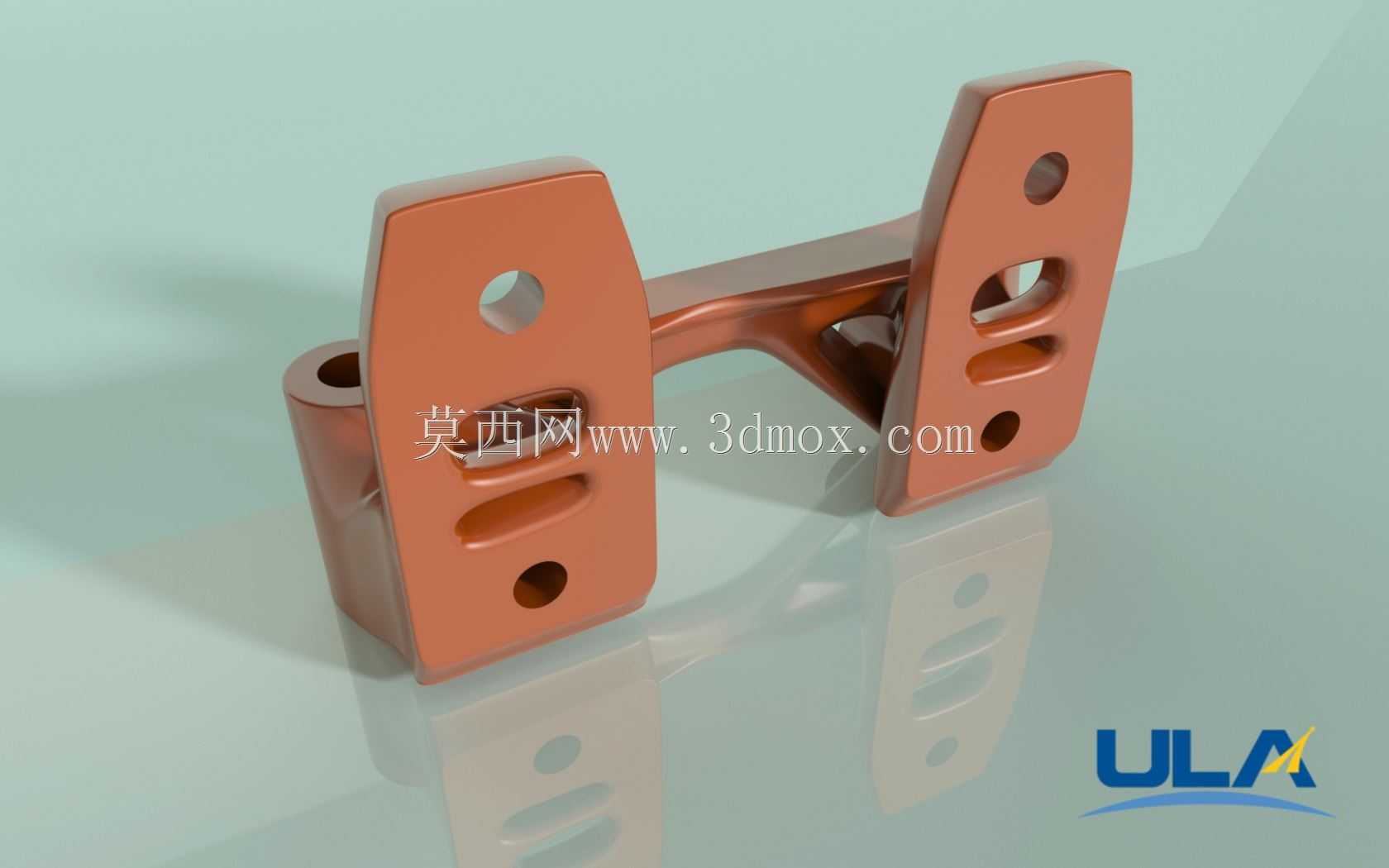

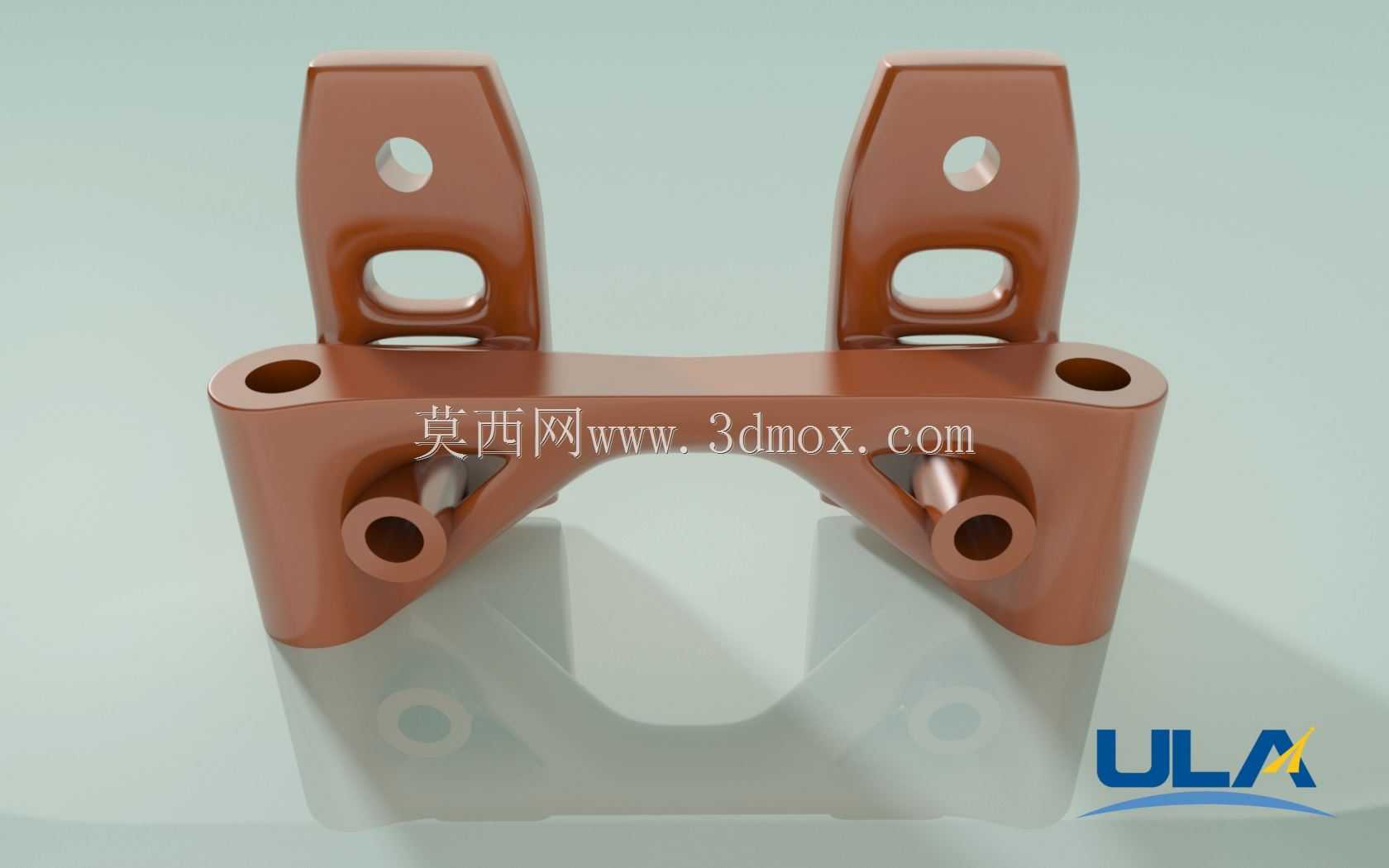

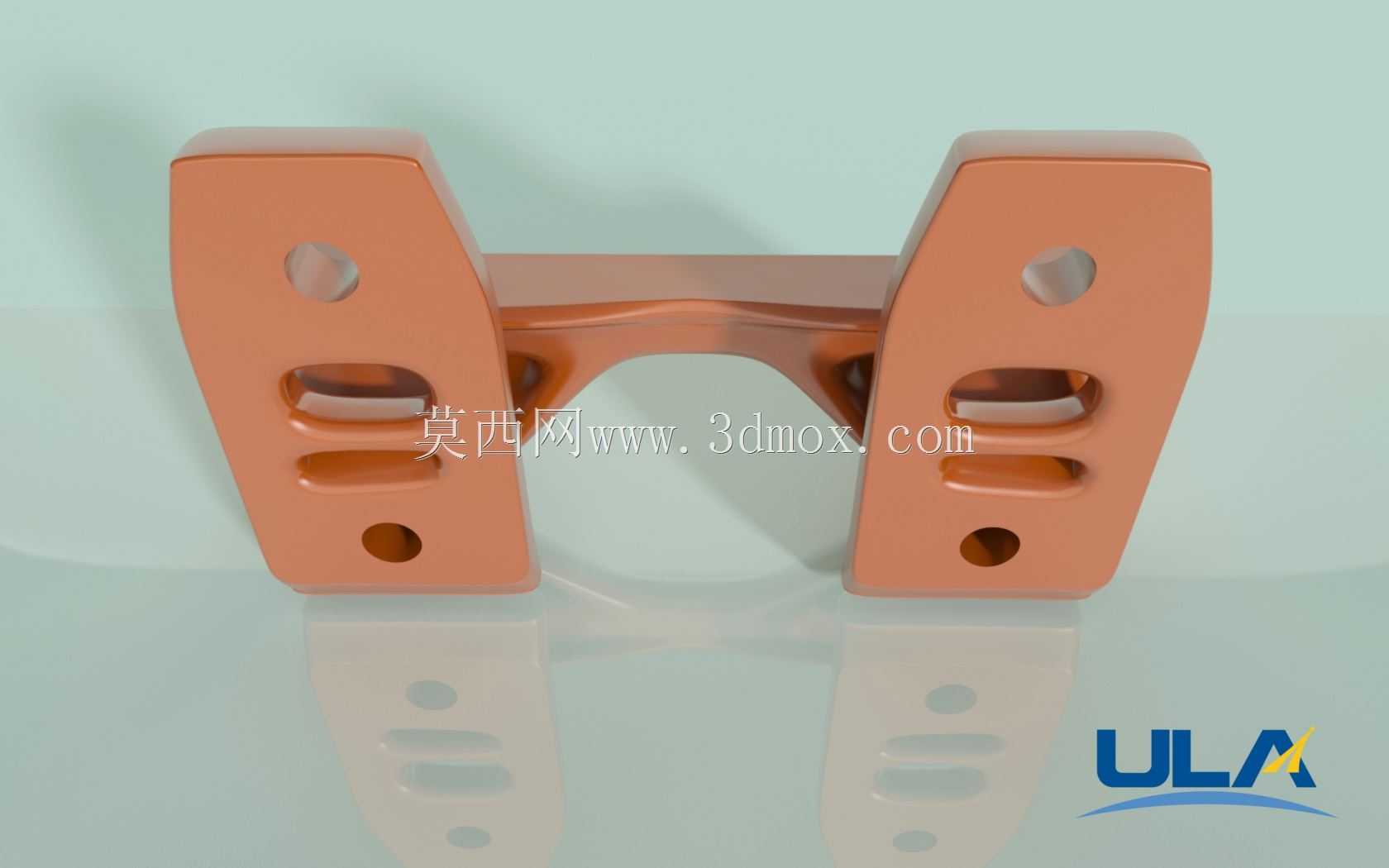

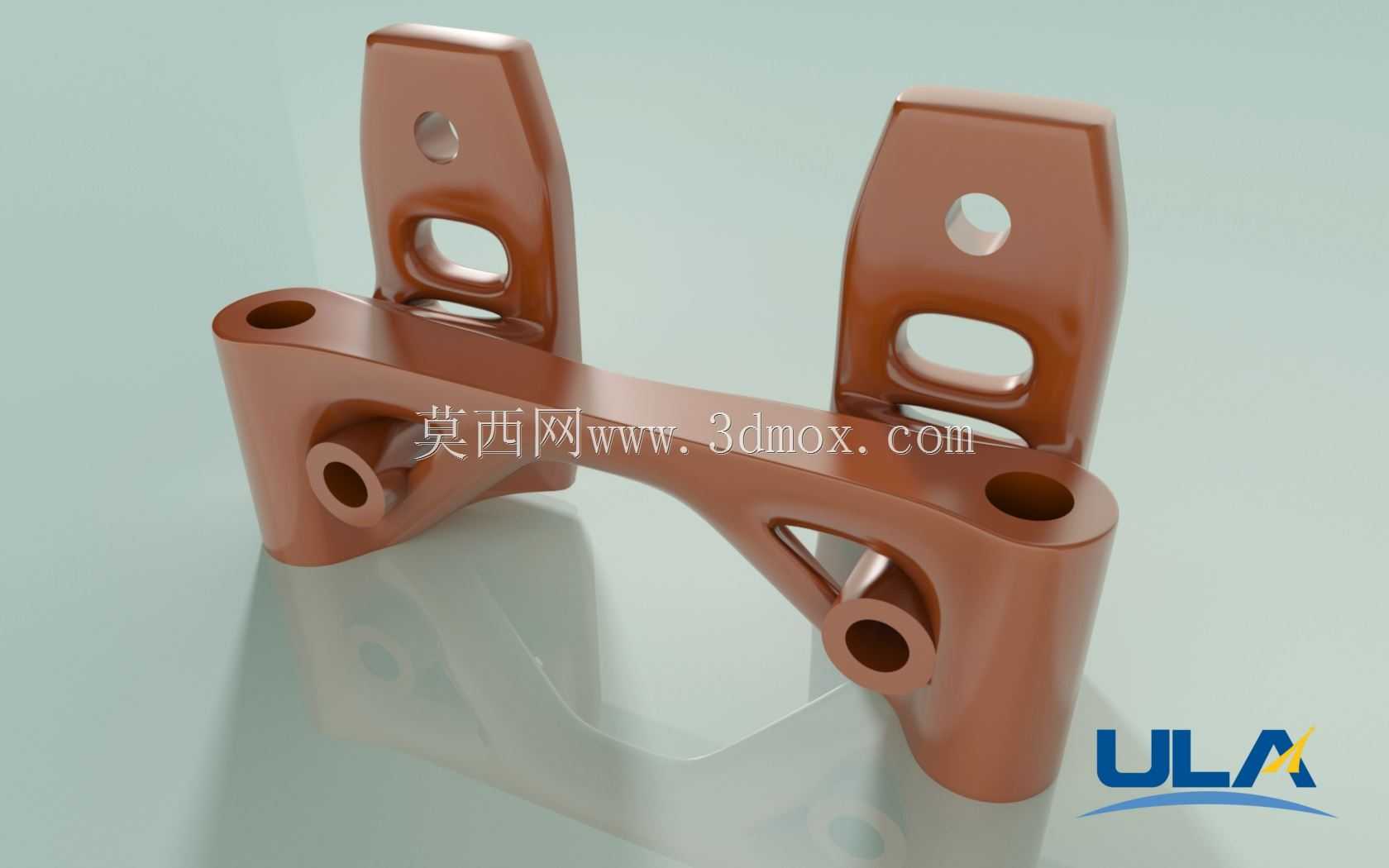

这款托槽是针对原有支架结构做迭代优化的连接支撑件，主要应用在航天火箭箭体内部的管线、小型功能组件的安装固定场景，承担相邻结构间的载荷传递与位置约束作用，在火箭发射阶段的强振动、大过载工况下，能够保持被连接件的位置精度，避免组件移位引发的系统故障。从结构设计来看，两侧对称布置的安装板采用了变截面轮廓设计，板面上预留的多个安装孔位做了差异化孔径设置，既可以适配不同规格的紧固件完成与箭体主结构的锁紧固定，也能通过腰型孔预留一定的安装调整余量，抵消装配过程中的累计公差，降低现场装配的对位难度。中间的连接桥部分做了拓扑优化处理，在保证整体结构刚度、满足抗扭抗弯载荷要求的前提下，去除了非受力区域的冗余材料，有效降低了零件自身重量，这对于航天类产品的减重需求有着极高的适配性，每减少一克无效重量都能为发射载荷效率带来正向提升。连接桥与两侧安装板的过渡区域采用了大圆角平滑过渡设计，避免直角结构带来的应力集中问题，在承受交变振动载荷时能够分散应力传递路径，减少疲劳裂纹的产生概率，提升零件的全工况使用寿命。左侧延伸出的筒状结构，是为配套的铰接销轴预留的安装位，能够实现托槽与相邻活动组件的铰接配合，满足部分管路组件在飞行过程中的微小位移补偿需求，避免刚性连接在结构形变时出现连接件断裂的问题。从安装边界来看，两侧安装板的安装孔位间距经过精准匹配，能够直接适配原有支架的安装点位，不需要对主结构的安装面做二次加工，可直接完成原有老旧支架的替换升级，大幅降低改造成本与装配工作量。零件的整体外形轮廓做了倒角处理，没有尖锐棱角，既可以避免装配过程中划伤操作人员或相邻管线的绝缘层，也能减少零件在储运过程中的磕碰损伤概率。在实际选型应用时，需要注意匹配对应紧固件的强度等级，确保连接部位的承载能力与托槽本身的结构强度相匹配，同时安装时要保证两侧安装板与贴合面的接触面积符合设计要求，避免局部贴合不实导致的受力不均问题。
