钣金折弯式设备安装固定夹结构

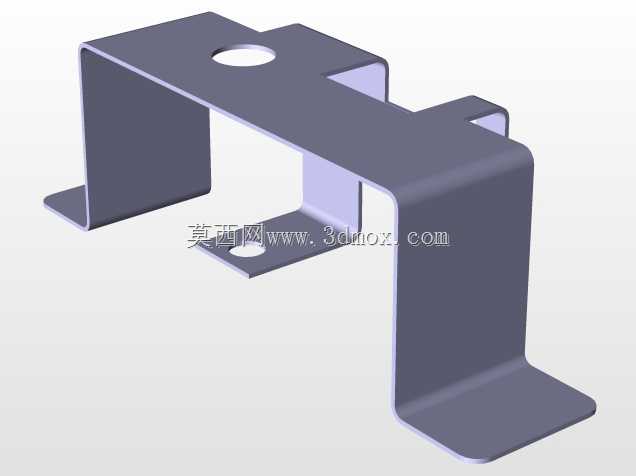

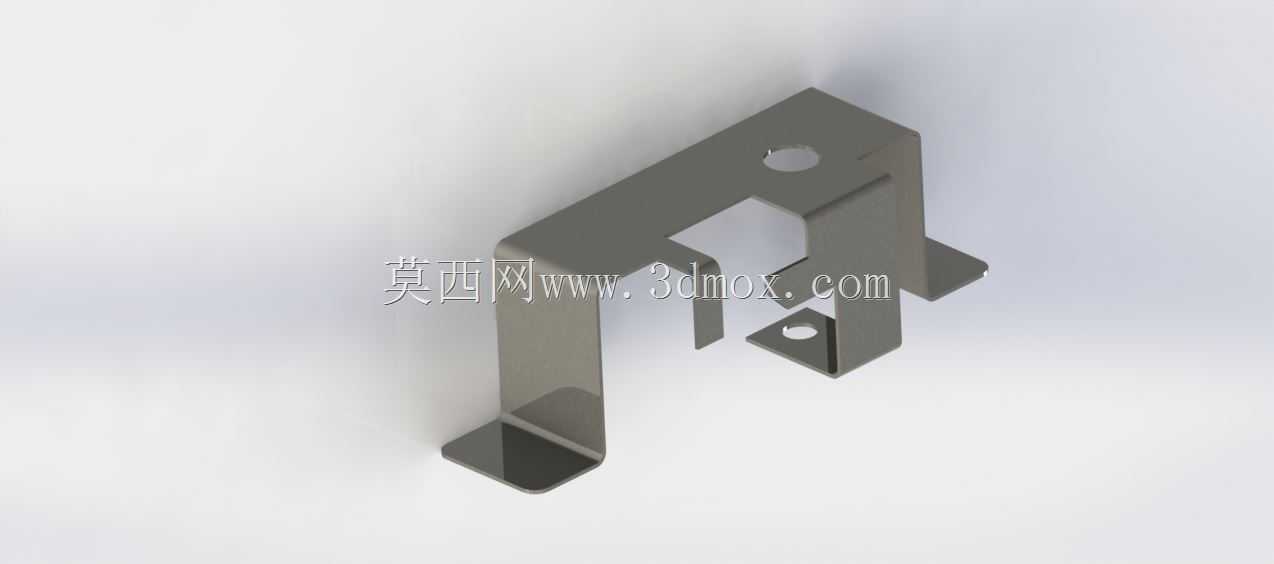

这款固定夹采用钣金一体折弯成型工艺制作，整体为对称式U型弯折结构，主体弯折边保留了均匀的壁厚，所有折角处均做了适配钣金加工的内R处理，避免折弯过程中出现应力开裂的问题，同时也能消除安装时的锐边划伤风险。从实际应用场景来看，这类固定夹多用于工业设备内部线束、小型气动管路的排布固定，也可适配轻型钣金机柜内部的元器件挂载定位，在自动化生产线的走线布局、小型电控箱的内部构件固定场景中十分常见。

设计层面上，夹体顶部预留的圆形通孔用于穿设紧固螺栓，可将固定夹整体锁定在设备安装基面，夹体中部的开槽结构为弹性形变预留了足够空间，当被固定件卡入夹体内部后，依靠钣金自身的回弹力即可提供初步的预紧力，无需额外辅助固定就能完成临时定位，降低现场安装的操作难度。夹体下端向外翻折的两个支脚，一方面增大了夹体与安装面的接触面积，降低单位面积压强，避免长期使用后夹体陷入较软的安装基面，另一方面翻折边形成的导向结构，能让被固定件在卡入时自动对中，减少安装对位的调整时间。

安装边界方面，这款固定夹的整体外轮廓宽度适配常规20-30mm间距的安装孔位，夹体内部的容纳空间可卡装直径8-12mm的圆形管路或是厚度不超过6mm的板状构件，顶部安装孔的直径适配M4-M6规格的标准紧固件，安装时仅需在基面预制对应规格的安装孔，穿入螺栓拧紧即可完成固定，无需额外焊接或是粘接作业。夹体两侧的延伸折边起到限位作用，可防止被固定件在夹体内出现横向窜动，在设备存在小幅振动的工况下，也能保持稳定的夹持力，避免被固定件出现松脱移位的问题。不同于注塑类固定夹，这款钣金材质的固定夹耐温范围更广，在设备运行产生的持续高温环境下也不会出现老化变形，夹持力的长期保持性更优，适配工业场景下复杂的工况环境。
