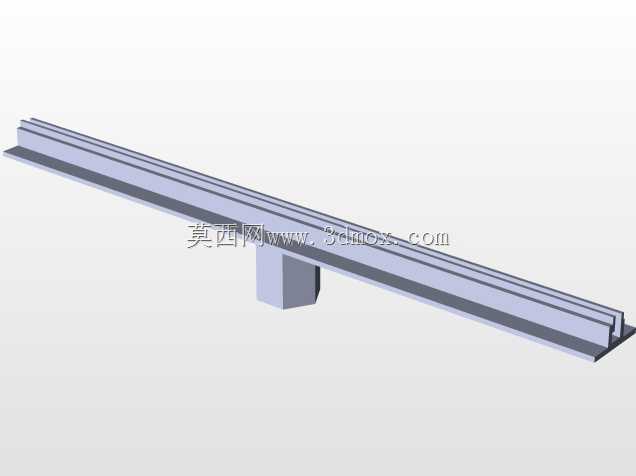

长条带凹槽定位基准平尺结构设计

这类带凹槽的长条平尺构件，在车间现场的设备装配、工件检测环节应用十分广泛，多数时候作为直线度基准件使用，不管是床身导轨的安装找正，还是钣金拼焊前的对齐定位，都能看到这类构件的身影。从结构设计逻辑来看，主体采用等截面长条构型，整体截面为矩形，长宽比控制在合理区间，既保证了足够的基准长度，又避免长径比过大带来的自重挠曲变形，日常放置在铸铁平台或者设备安装面上时，底面能实现全幅面贴合，不会出现局部悬空导致的基准偏移。侧面开设的凹槽并非装饰结构，一方面是为了减轻构件整体自重，方便操作人员单人挪移调整位置，毕竟这类基准件在现场使用时需要频繁挪动到不同工位，过重的话会大幅降低作业效率；另一方面凹槽可以作为定位卡口使用，配合快速夹钳或者定位销，能快速将平尺固定在工装基板上，不需要每次使用都反复打表找正位置，大幅缩短工装准备的辅助时间。设计时需要重点关注几个安装边界：首先是底面的平面度公差，整个贴合面的平面度需要控制在微米级，不能有局部凸起或者凹陷，否则作为基准传递的尺寸误差会直接传导到后续装配或者检测环节，造成工件超差；其次是凹槽的位置度，凹槽中心与平尺长度方向的对称度偏差不能过大，否则作为卡口定位时会出现基准偏斜，导致后续对齐的工件出现位置偏差；另外两端的端面需要与长度方向保持垂直，在多段平尺拼接使用时，端面贴合后能保证整体基准的直线度连续，不会出现拼接处的折角误差。从实际使用场景出发，这类构件的棱边都做了小尺寸倒角处理，避免搬运过程中锐边划伤操作人员，同时也能防止磕碰导致棱边崩缺，破坏基准面的完整性。日常使用时不需要复杂的维护，每次使用后擦拭干净表面的切削液和铁屑，平放在专用存放架上避免长期斜放导致变形即可，相比花岗岩平尺，这类金属材质的基准件抗磕碰性能更好，适合在生产现场的复杂环境下使用，不会因为偶尔的工具掉落就出现崩边损坏的情况。在自动化生产线的工位布局中，这类平尺还可以作为输送线侧边的导向基准，配合导向轮限制工件的输送方向，凹槽位置可以安装感应开关的触发片，实现工件到位检测的触发功能，一物多用降低工位的工装成本。
