火箭配套轻量化高承载稳定支撑构件

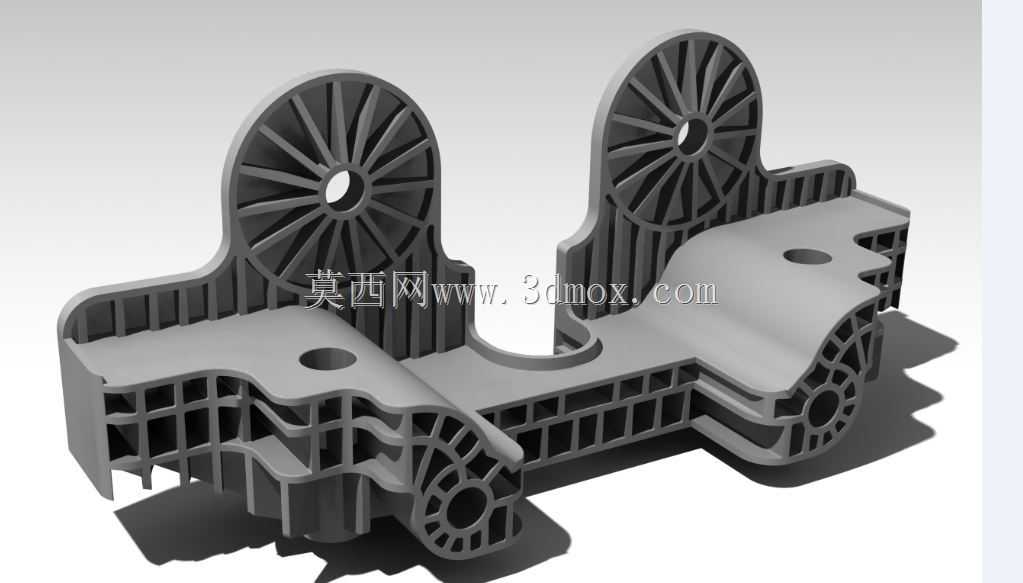

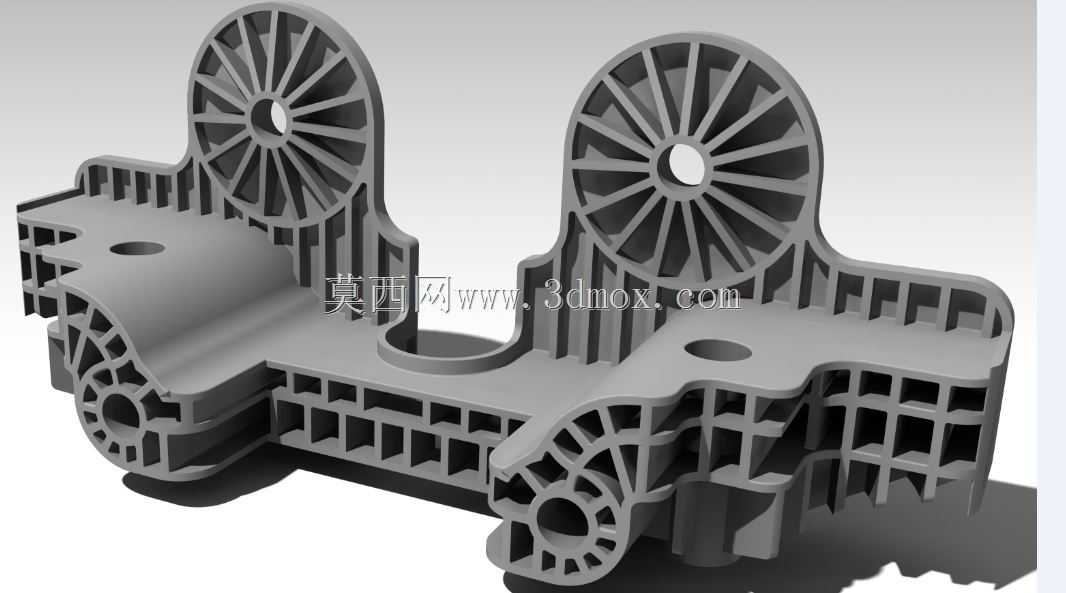

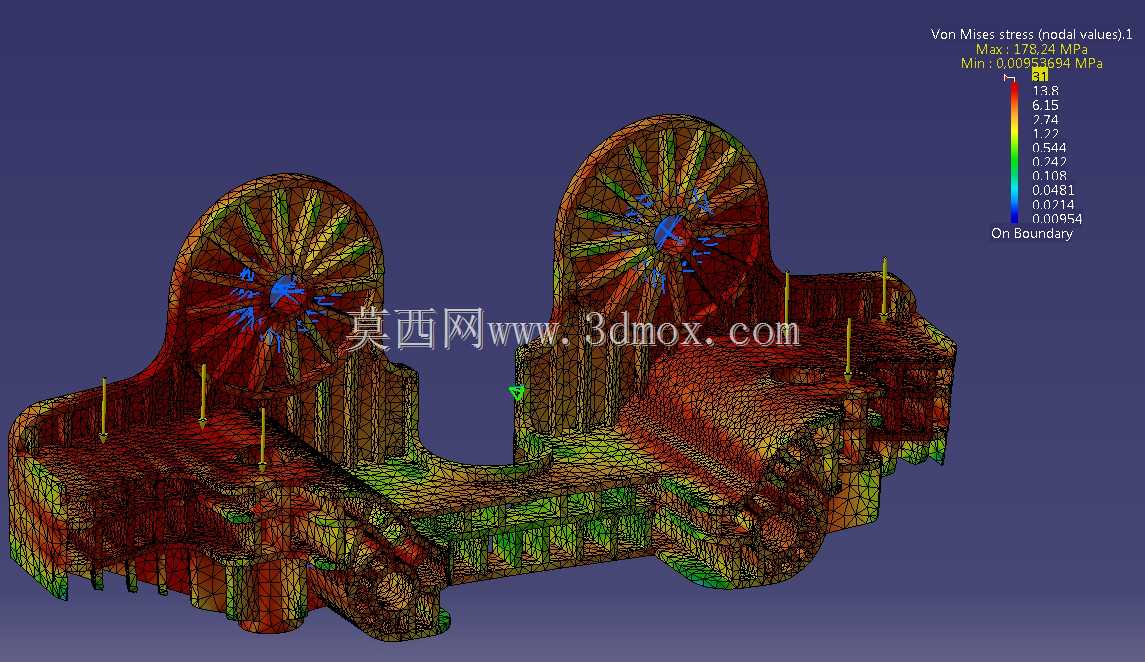

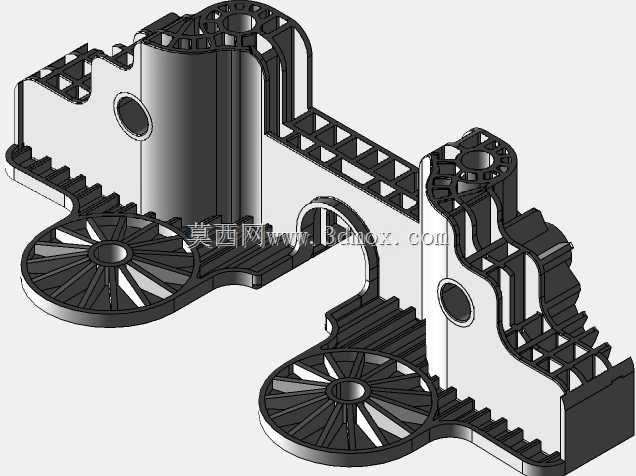

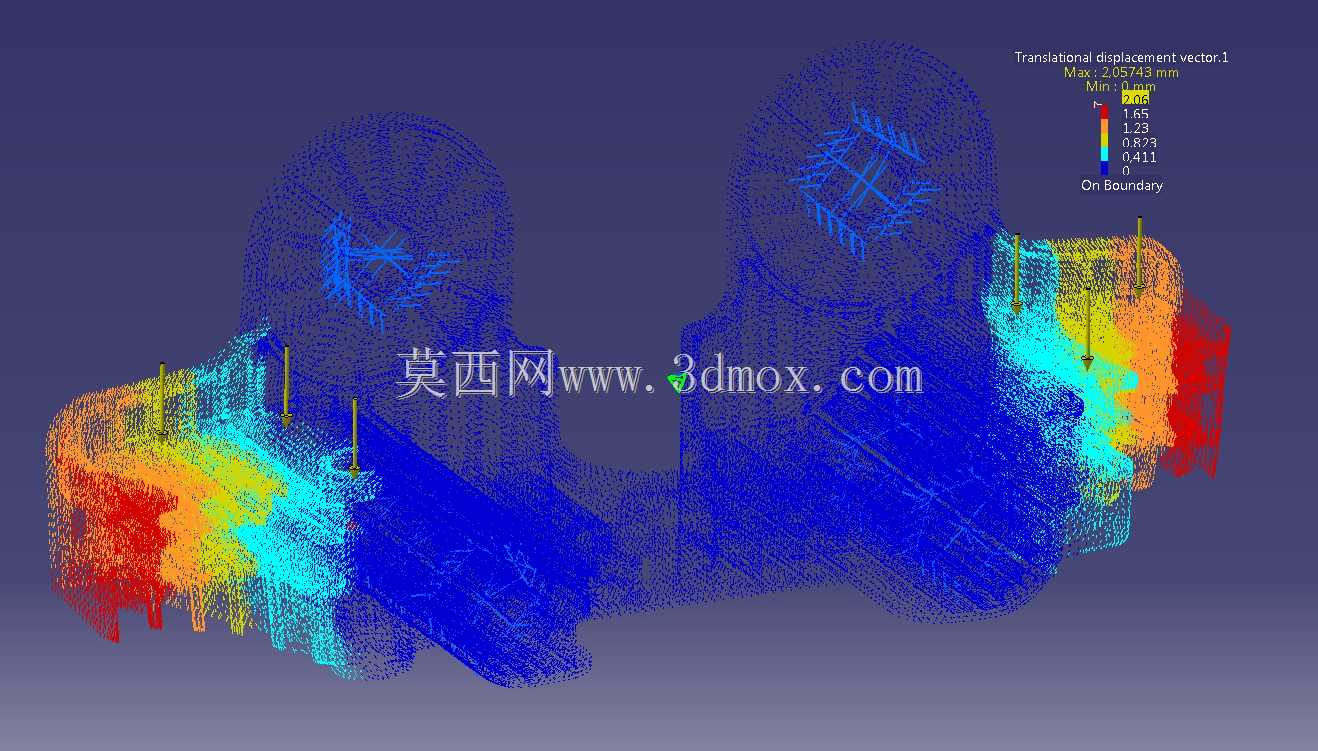

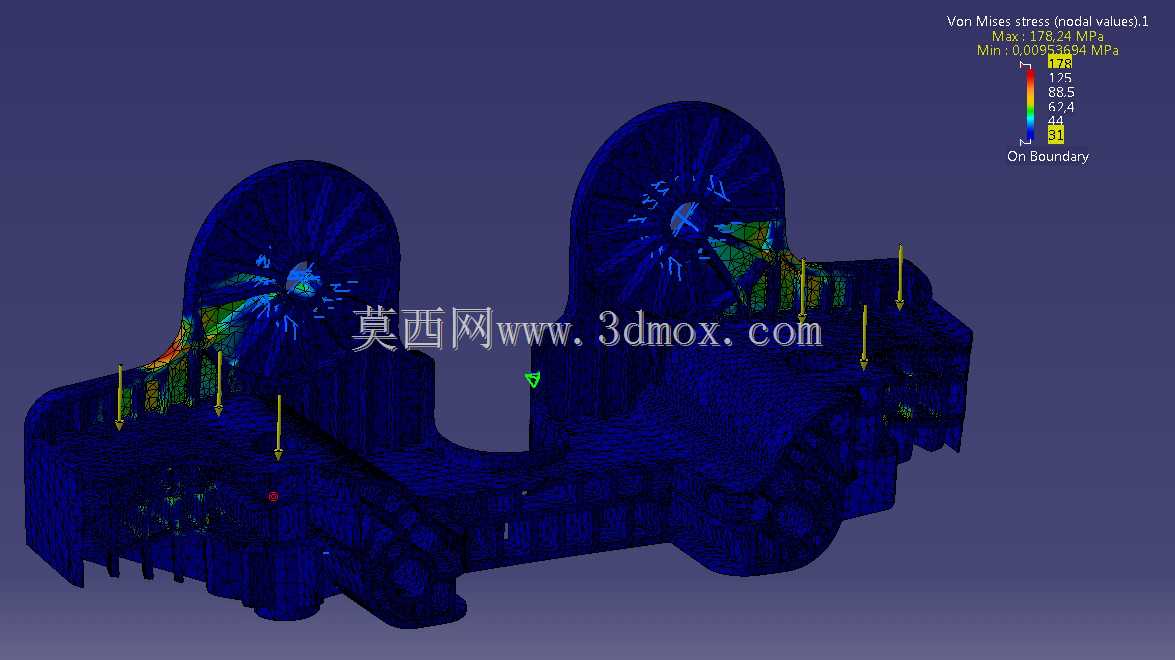

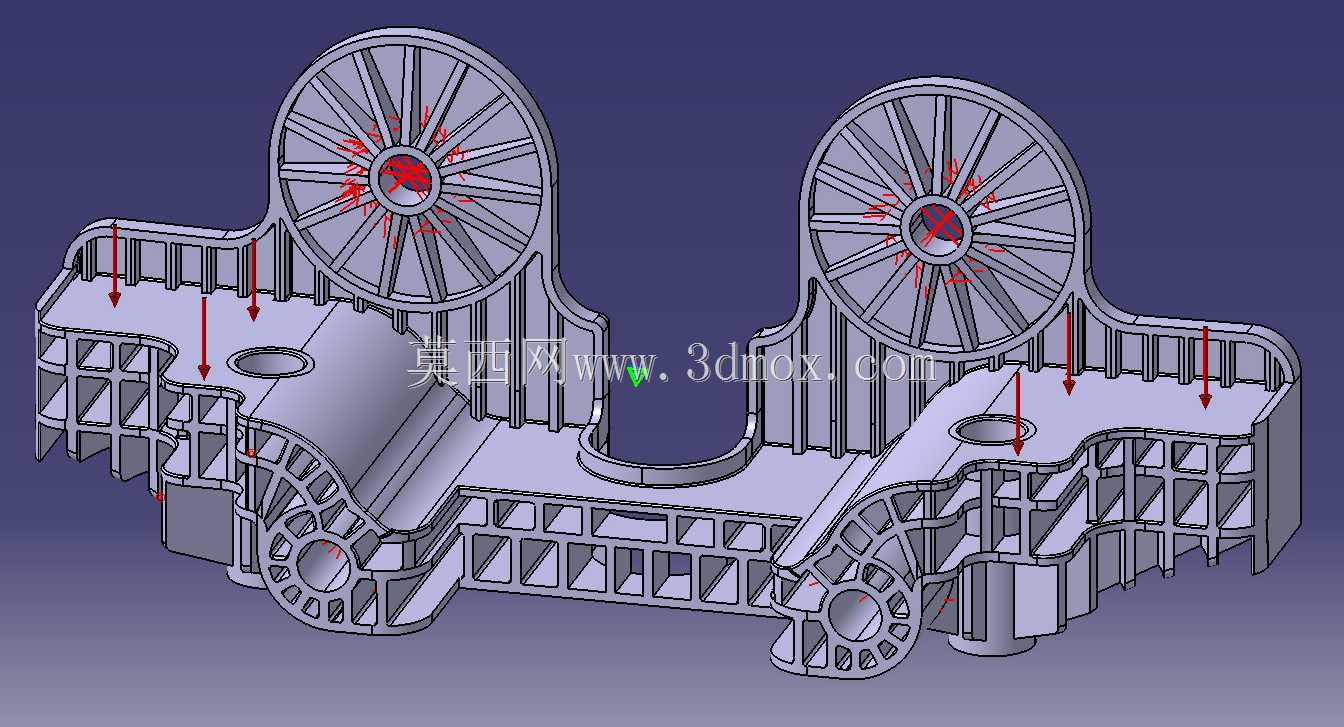

该支撑构件主要应用于火箭箭体内部机载设备的安装固定场景，承担分散设备载荷、缓冲发射阶段振动冲击、维持机载组件位置精度的核心作用，在火箭起飞、级间分离、在轨运行的全流程工况下，都需要保持结构刚度与形位稳定性，避免机载设备因支撑结构形变出现移位、接触不良甚至失效的问题。从结构设计逻辑来看，构件采用对称式双立板布局，两侧带辐条式加强结构的立板对应设备主安装定位孔，中部下沉式承托平台可与设备底部安装面完全贴合，平台上预留的两个光孔用于穿装紧固件，实现设备与支架的刚性连接。整体结构大量采用镂空筋格设计，在非主要承力区域去除冗余材料，在应力集中的转角、孔位周边布置放射状与网格状加强筋，平衡结构减重需求与承载能力要求，经拓扑优化后的筋格走向完全匹配载荷传递路径，可将设备传递的竖向载荷、横向振动载荷快速分散到整个支架结构，避免局部应力超过材料许用值。安装边界方面，构件底部为平整安装基面，可贴合箭体内部安装桁条的基准面，两侧外伸的带孔凸耳用于将支架整体固定在箭体承力结构上，安装孔位的同轴度、基面平面度公差均按航天级结构件要求控制，保证装配后支架的位置精度不会出现偏差。实际使用过程中，该支架可适配多种尺寸规格的箭载电子设备、小型管路组件的安装固定，筋格结构除了减重之外，还可在振动工况下吸收部分冲击能量，降低共振幅值，两侧立板上的辐条式加强结构既提升了立板的抗弯折能力，也为设备侧面提供了辅助限位的接触面，避免设备在横向过载下出现侧倾。结构的所有转角位置均做了圆角过渡处理，消除应力集中点，避免在交变载荷下出现疲劳裂纹，中部的弧形避让槽可避开箭体内部的走线管路或相邻构件的突出部分，减少装配干涉风险，整个构件的壁厚均匀，适配一体化增材制造工艺，无需额外设计加工工艺补正，成型后即可满足装配精度要求。
