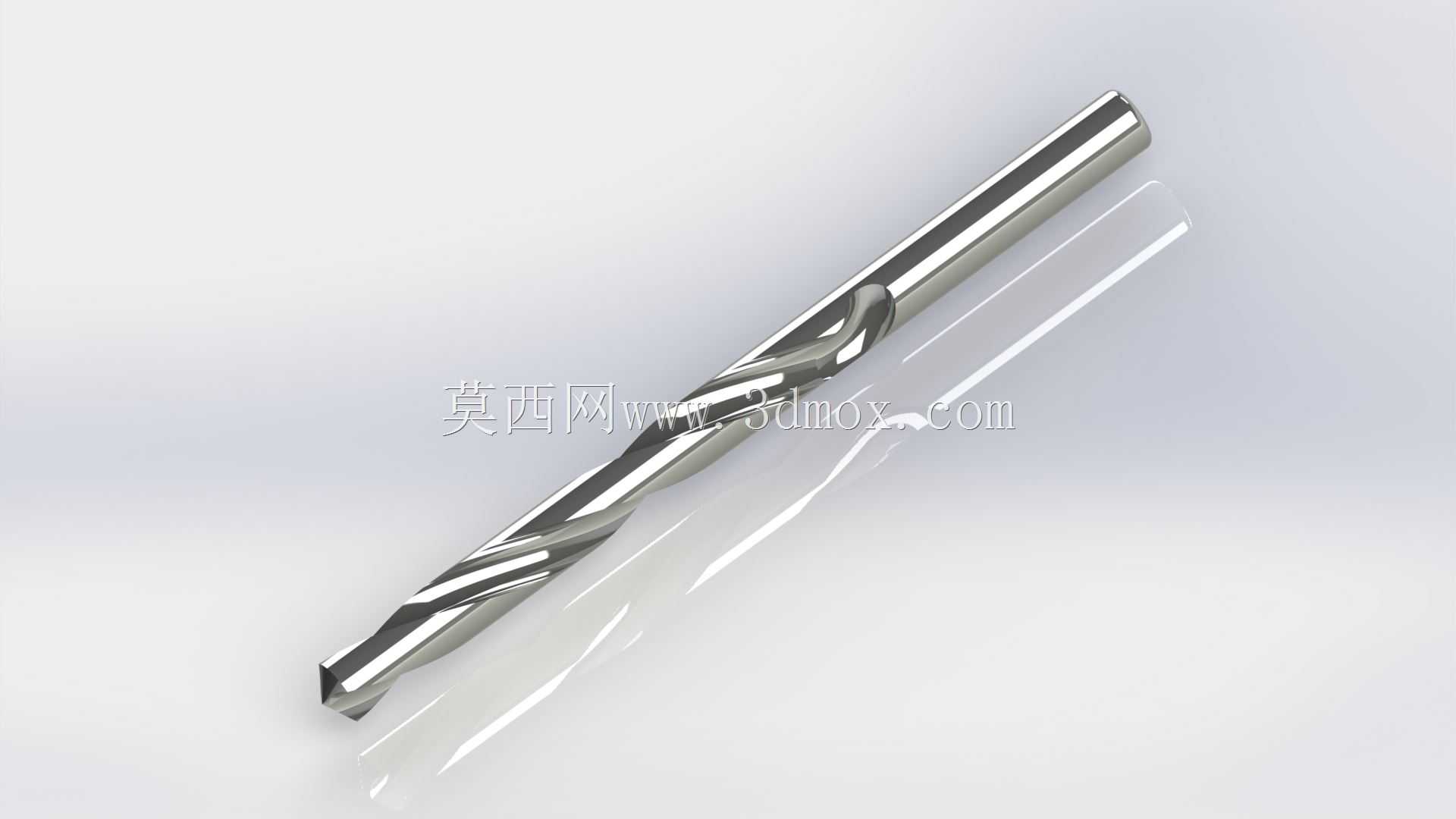

金属切削加工用标准直柄麻花钻结构设计

在常规金属切削加工场景中，钻孔工序占比接近机加工总工时的四分之一，麻花钻作为孔加工最常用的通用刀具，其结构合理性直接影响成孔精度、排屑效率与刀具使用寿命。本次呈现的直柄麻花钻结构，完全适配台式钻床、立式钻床、加工中心等常见设备的直柄夹头装夹需求，无需配套过渡套即可完成快速装夹，装夹夹持段的圆柱度公差控制在0.01mm以内，可有效避免装夹偏心带来的钻孔扩径、孔壁振纹等加工缺陷。从切削端结构来看，两条对称分布的螺旋排屑槽采用等导程设计，槽型截面经过曲率优化，钻尖顶角设置为118度通用切削角度，横刃经过修磨处理，可大幅降低轴向进给力，在普通碳钢、合金结构钢、有色金属等常见工件材料上钻孔时，切屑可沿螺旋槽顺畅排出，不会出现切屑堵塞槽道导致的钻头烧损、崩刃问题。钻芯厚度从切削端向柄部方向做渐进式增厚处理，既保证了切削端的刃口锋利度，又提升了刀具整体的刚性，在深径比不超过5倍的常规钻孔工况下，可有效抑制钻削过程中的刀具振颤，保证孔的直线度与圆柱度满足IT10级加工精度要求。刀具整体采用高速钢基材的结构设计逻辑，刃带部分设置有0.2mm宽的导向棱边，钻孔过程中棱边与已加工孔壁贴合，起到导向修光作用，可降低孔壁表面粗糙度，同时减少刀具与孔壁的摩擦面积，控制钻削过程中的温升。直柄部分的长度设计充分考虑了常用钻床的装夹行程边界，装夹后刀具伸出长度可适配不同厚度工件的钻孔需求，无需额外调整夹头伸出量即可完成常规厚度板材、型材的钻孔作业。在实际生产应用中，这类标准直柄麻花钻可覆盖模具加工、设备维修、五金零件批量生产等多场景的钻孔需求，建模过程中对螺旋槽曲面、钻尖刃口、横刃修磨结构都做了精准还原，可直接用于刀具结构教学、钻削工艺仿真、加工路径模拟等场景，结构参数完全匹配通用刀具的行业标准，不存在非标结构带来的适配性问题。
