大众1.9L四缸发动机缸体加工扭矩板

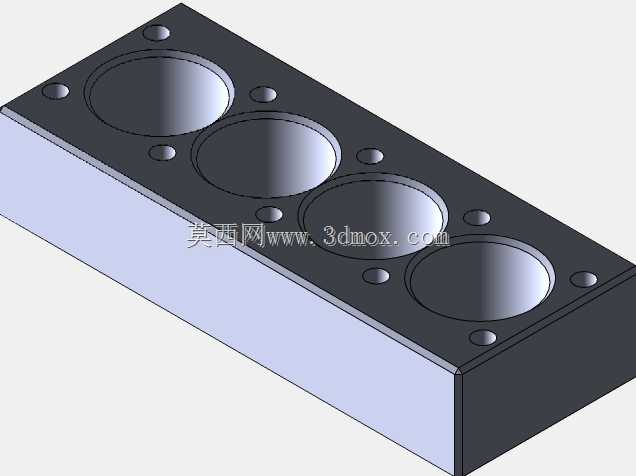

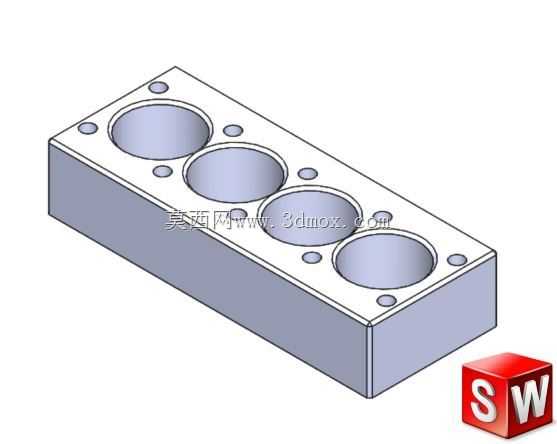

这款扭矩板主要应用于柴油发动机缸体的钻削加工工序，作为缸体加工时的模拟头部定位工装，核心作用是在钻床工位上复刻缸盖装配后的受力约束状态，避免缸体在钻孔加工过程中因装夹应力释放产生形变，保障各缸孔、螺栓孔的位置度与圆柱度符合工艺要求。从结构设计来看，整体采用长方体块状基体，四个大直径通孔对应直列四缸的缸孔位置，孔位排布严格匹配1.9L排量ALH系列柴油机的缸孔中心距参数，周边分布的小直径通孔对应缸盖螺栓的安装位置，装夹时可通过对应螺栓将扭矩板锁紧在缸体顶面，完全模拟缸盖装配后的压紧力分布，让加工过程中的缸体受力状态和实际装配工况保持一致。设计阶段优先考虑了工装的刚性与定位精度，基体厚度经过受力仿真验证，能够抵消钻削过程中的轴向切削力带来的形变，同时各孔的边缘做了倒角处理，避免装配时刮伤缸体顶面的密封平面，影响后续缸盖安装的密封性。在安装边界上，扭矩板的外形尺寸完全适配1.9L直列四缸柴油机的缸体顶面轮廓，不会超出缸体边缘干涉钻床主轴的走刀路径，四个缸孔的内径略大于缸体内径，既可以避让加工刀具的进出，也能在加工时观察缸孔内部的切削状态，周边的螺栓孔位置公差控制在±0.02mm以内，保证每次装夹的定位一致性，减少重复装夹带来的误差。除了适配ALH系列柴油机外，该扭矩板的孔位参数也兼容同排量其他型号的1.9L缸体，在多品种小批量的缸体加工场景中，无需更换工装即可完成不同机型的同工序加工，降低了工装更换的辅助时间。实际使用中，这类扭矩板属于缸体加工线的必备专用工装，和常规的通用压板不同，它不需要额外搭建复杂的装夹结构，直接通过缸体本身的螺栓孔定位锁紧，装夹步骤简单，定位精度稳定，能够有效提升缸体孔系加工的合格率，避免因装夹不当导致的缸体报废问题。在建模过程中，所有孔位的位置参数均来自实际缸体的逆向测绘数据，各特征的倒角、圆角细节都和实际工装保持一致，可直接用于工装的加工编程参考，也能作为缸体加工工艺仿真的定位元件使用，帮助工艺人员提前验证装夹方案的合理性，排查加工过程中的干涉风险。
