法兰钻孔定位专用工装钻模结构

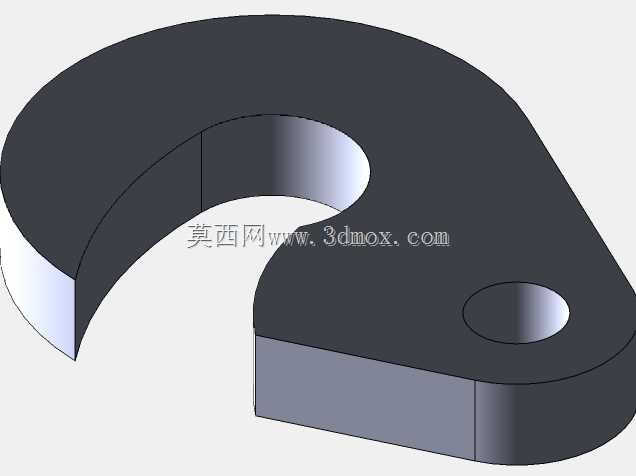

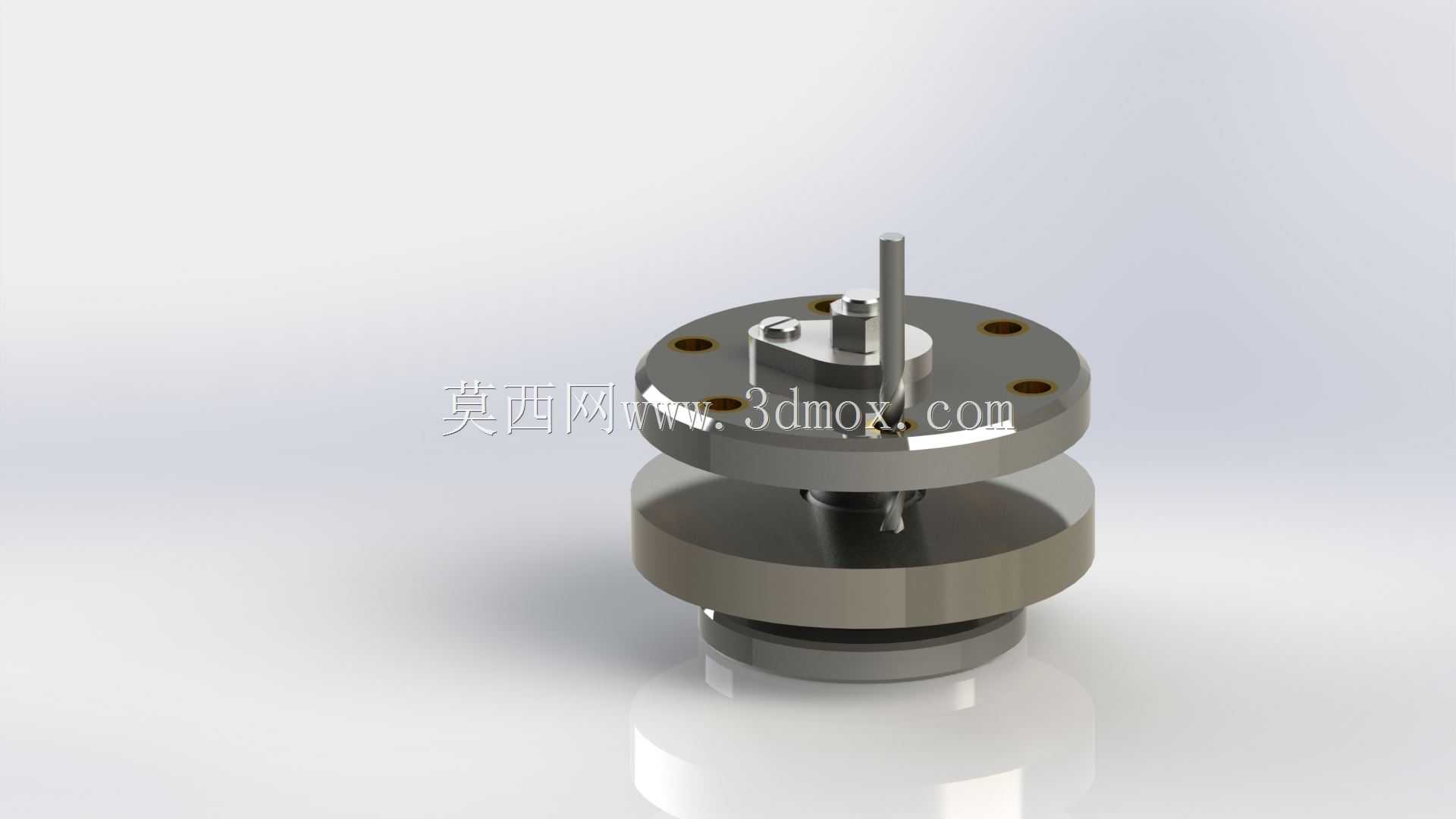

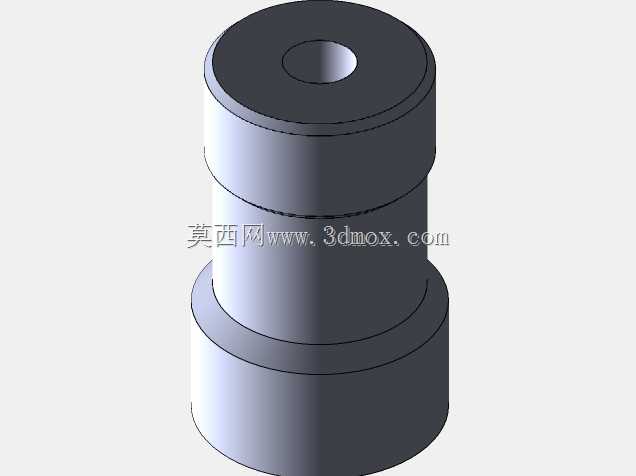

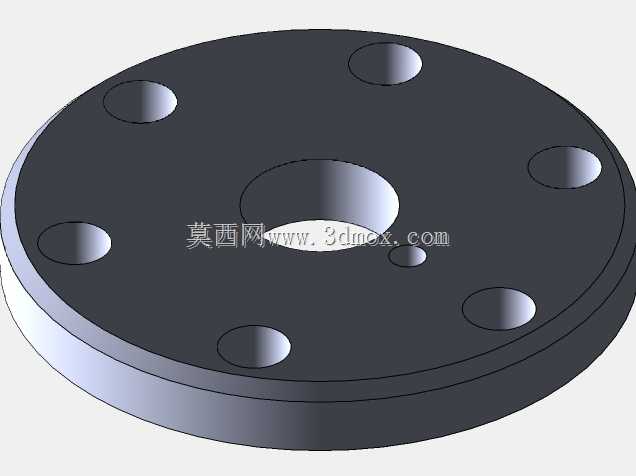

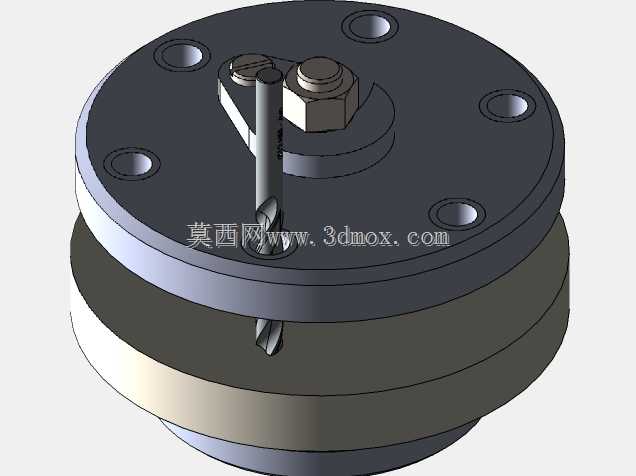

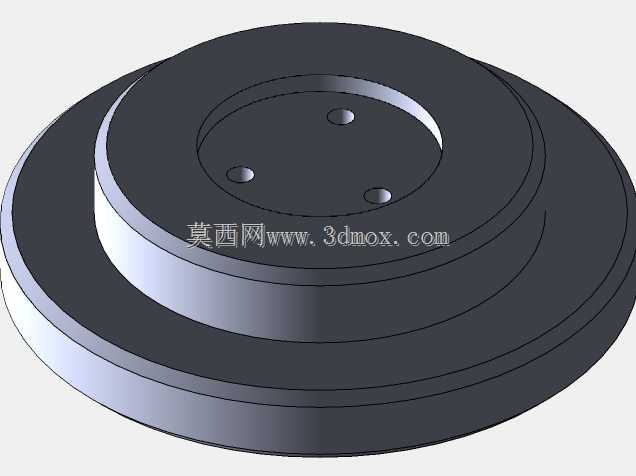

在管道预制、压力容器配套加工、流体设备装配的现场作业环节，法兰端面上的螺栓孔位加工精度，直接决定了后续管线对接的同轴度、密封面贴合度，一旦孔位出现偏斜，轻则需要现场扩孔修配延误工期，重则导致法兰密封失效引发介质泄漏风险，这类钻孔定位用的钻模，就是为解决批量法兰钻孔的位置度一致性问题设计的专用工装。这套钻模采用上下分体式的圆盘基座结构，下部基座设置有与法兰内孔适配的定位止口，安装时可直接套入待加工法兰的内孔完成径向定位，止口的配合公差选用H7/g6间隙配合，既保证安装定位的精度，又能快速完成工装的装拆，不会在工件表面留下装夹压痕。上部的钻模板通过周向均匀布置的紧固螺钉与下部基座连为一体，钻模板上按照对应规格法兰的螺栓孔分度圆尺寸，精准加工有导套安装孔，压配的硬质合金导套与钻头外径保持小间隙配合，钻孔过程中可以完全约束钻头的径向摆动，避免钻头入钻时打滑偏移，保证每个孔的位置度误差控制在0.1mm以内，完全满足法兰连接的装配精度要求。钻模中心设置有可拆的定位芯轴，芯轴下端可适配不同通径规格的法兰内孔，更换不同直径的芯轴和对应分度圆的钻模板，就能适配一定尺寸范围内的法兰钻孔作业，不用为每一种规格的法兰单独制作全套工装，大幅降低了工装制作的成本。考虑到钻孔作业时的切屑排出问题，钻模板与下部基座之间预留有足够的排屑空间，钻套下端面与待加工法兰表面保持3-5mm的间隙，钻削产生的铁屑可以顺着间隙自然排出，不会堆积在导套内部刮伤钻头刃带，也避免了切屑挤压导致的孔径超差问题。整套工装的外形为同轴圆盘结构，最大外径比对应加工法兰的外径小20mm，安装后不会超出法兰外缘，无论是在摇臂钻床、台式钻床还是现场使用的磁座钻上都能稳定装夹，没有额外的安装干涉边界，作业时不需要复杂的找正流程，普通操作工人经过简单培训就能快速上手，相比传统的划线钻孔工艺，加工效率可以提升3倍以上，同时能完全消除人工划线、找正带来的人为误差，保证同批次法兰孔位的互换性，在中小批量法兰加工、现场管线维修配钻的场景下有很强的实用性。设计时还特意在钻模板的非工作区域做了减重槽处理，在保证整体结构刚性、避免钻削过程中工装变形的前提下，尽可能降低工装的整体重量，方便现场作业时的搬运与装拆，所有棱边都做了倒角处理，避免操作过程中划伤操作人员。
