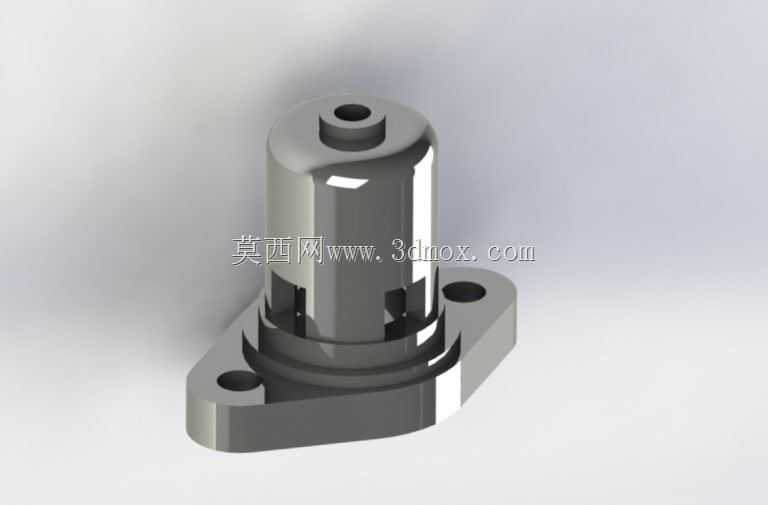

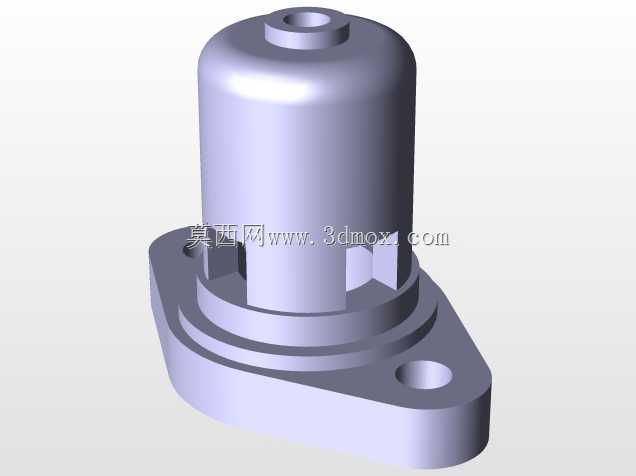

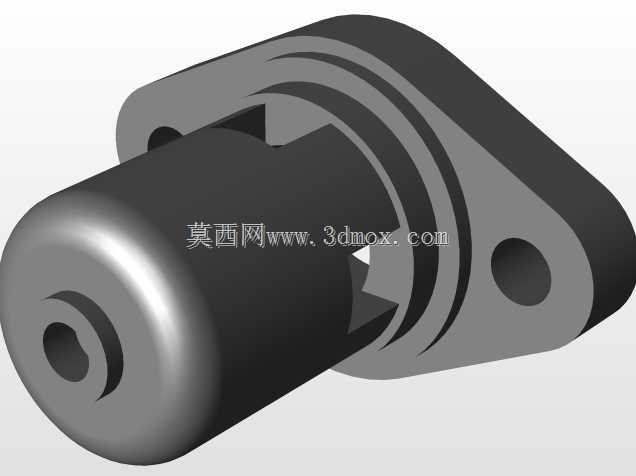

带法兰安装座的立式液压控制缸结构

这款带三角法兰安装结构的立式控制缸，在流体传动回路中承担压力调控、通路启闭的核心执行作用，常见于小型液压站、工装夹具夹紧回路、非标自动化设备的点位动作控制单元中，区别于大行程的动力油缸，这类小尺寸控制缸更侧重响应速度与安装便捷性，不需要额外设计复杂的安装支架，依靠本体自带的法兰结构就能直接固定在阀块或者设备安装面板上。从结构设计逻辑来看，缸体采用一体式柱形主体设计，上部的阶梯轴头预留了密封件安装槽与外接控制油口的对接位置，顶部的中心通孔用于安装阀芯顶杆或者压力反馈部件，内壁加工精度控制在IT7级，保证阀芯往复运动时的同轴度，避免卡滞或者内泄问题。底部的三角法兰是整个部件的安装基准，三个安装孔呈120度均匀分布，相比方形法兰能在有限安装空间内减少占用面积，同时保证三个方向的锁紧力均匀，不会因为单侧受力出现缸体倾斜的问题，法兰与缸体衔接位置做了过渡圆角处理，避免应力集中，在长期受油压脉冲冲击的工况下，能有效降低衔接位置开裂的风险。实际选型安装时需要注意，法兰贴合面的平面度需要控制在0.02mm以内，安装孔的位置公差要匹配对应阀块的螺纹孔位置，避免强行锁紧导致缸体变形，缸体总高度控制在适配小型阀组的尺寸范围内，不会和周边的管路、其他阀件产生干涉。这类控制缸的密封结构全部集成在缸体内部，不需要额外配置密封压盖，装配时只需要依次装入阀芯、密封件、端盖即可完成组装，后期维护也不需要将整个部件从设备上完全拆下，松开顶部端盖就能更换内部密封件，大幅降低运维的时间成本。在实际应用场景中，这类控制缸常和电磁换向阀、溢流阀搭配使用，作为小流量回路的压力控制执行单元，在工装夹具的自动夹紧回路里，它可以根据系统压力变化调整夹紧力输出，避免夹紧力过大损伤工件，也能在压力不足时及时补压，保证夹紧状态稳定。设计建模时重点考量了安装边界的兼容性，法兰的外轮廓尺寸做了圆弧过渡处理，不会和相邻安装的阀件产生边角干涉，缸体外径尺寸统一采用行业通用的规格参数，可以直接替换同类型的标准控制缸，不需要重新修改安装面板的开孔尺寸。
