双轮驱动直线往复传动机构设计

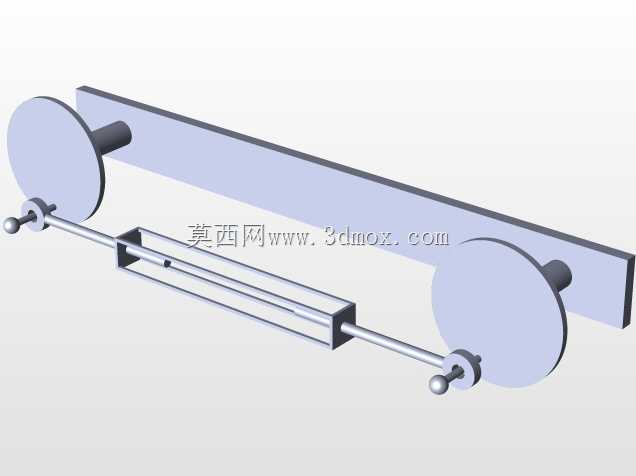

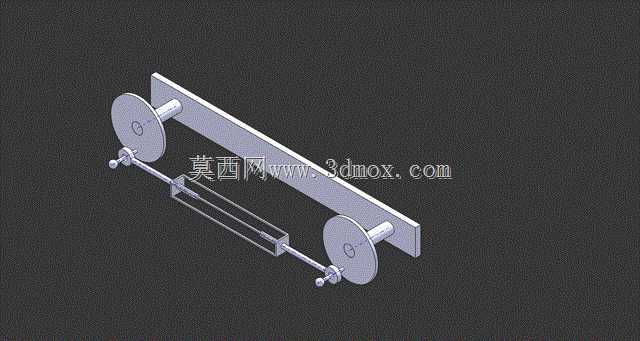

这套往复传动结构核心是通过双偏心轮配合连杆滑块组件，将圆周旋转运动稳定转换为指定行程的直线往复动作，在轻工送料、纺织机械排线、小型工位往复推送、试验台往复加载等场景中都有广泛适配空间。设计时优先考虑了传动的平稳性，两侧对称布置的偏心轮结构，可抵消单轮传动带来的侧向倾覆力矩，避免滑块运行中出现卡滞、偏磨问题，长条形安装基板预留了多组安装孔位，可根据实际安装空间调整偏心轮轴座的固定位置，适配不同的安装边界需求。从结构细节来看，偏心轮与输出轴采用键连接传递扭矩，连杆两端采用铰接结构，一端与偏心轮上的偏心销配合，另一端与滑动组件连接，滑动组件采用导向杆约束运动路径，保证往复动作的直线度，不会出现运行轨迹偏移。安装时需注意基板的平面度公差，建议安装面平面度控制在0.1mm以内，避免轴座安装偏差导致传动卡涩；偏心轮的偏心距直接决定往复行程，调整偏心距即可改变滑块的往复运动距离，适配不同工况的行程需求。整套结构没有冗余的复杂零件，加工难度低，维护时仅需定期检查铰接位置的磨损情况，补充润滑脂即可保证长期稳定运行。在实际选型适配时，可根据负载大小调整连杆直径、导向杆直径以及偏心轮的厚度，轻载场景下可采用工程塑料材质的铰接衬套降低运行噪音，重载场景下可更换为铜质衬套提升耐磨性能。导向杆两端的固定座与基板采用螺栓连接，可根据需求调整导向杆的平行度，保证滑动组件运行顺滑无卡顿。双轮对称的布局也让整套机构的动平衡性能更优，高速运行时的振动幅度远小于单偏心轮结构，适合对运行稳定性有要求的连续作业工位。滑动组件的输出端预留了工装安装接口，可直接连接推板、料叉、检测探头等执行部件，无需额外设计转接结构，缩短设备开发的设计周期。
