卡迪亚爪形离合器半体结构设计

爪形离合器半体作为刚性啮合式离合器的核心组成部件，主要应用在需要精准传动同步、无滑差的机械传动链路中，常见于机床进给传动箱、轻工包装设备的间歇传动单元、小型农用机械的动力切换机构，以及部分需要手动离合定位的专用工装传动位。这类离合器依靠端面爪齿的相互嵌合传递扭矩，相比摩擦式离合器不存在打滑损耗，传动比完全恒定，适合对传动相位精度有要求的工位，不过仅能在低速或静止状态下完成接合动作，高速状态下接合会出现打齿损伤。

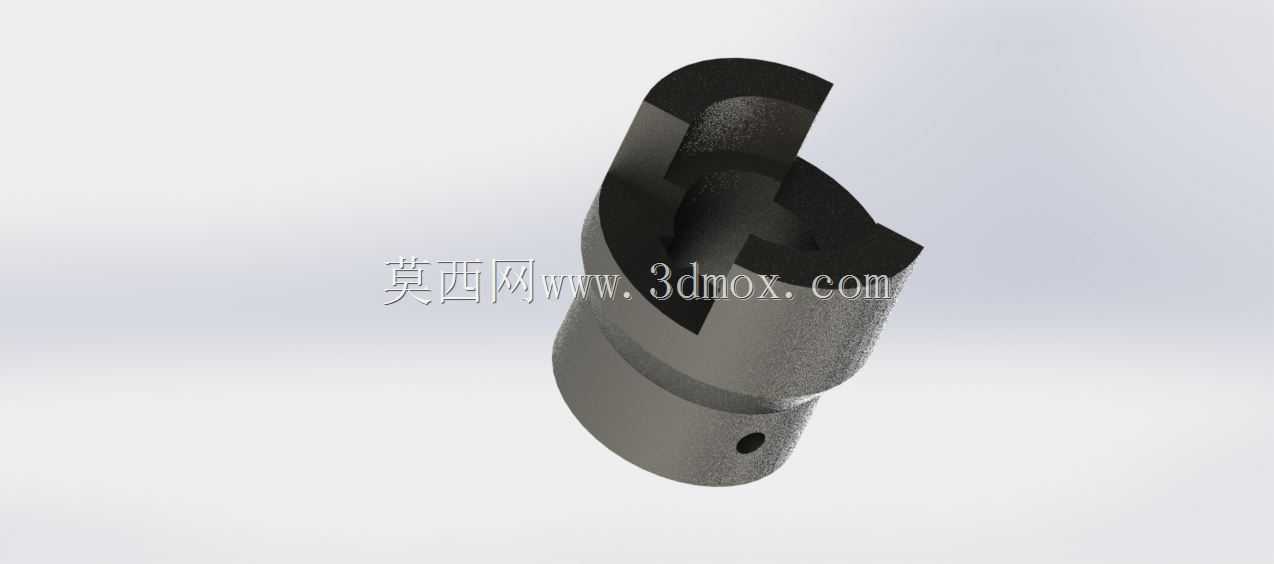

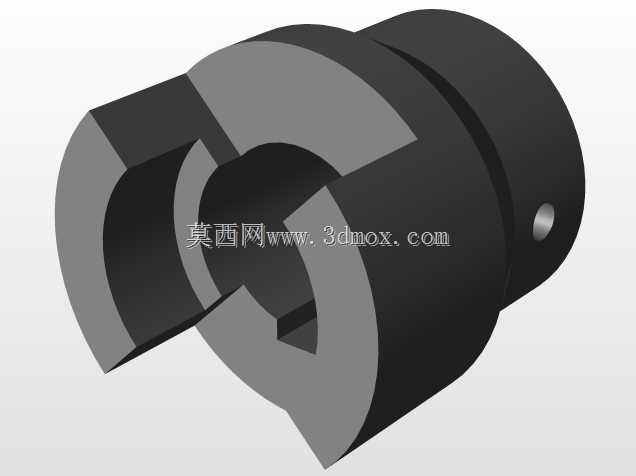

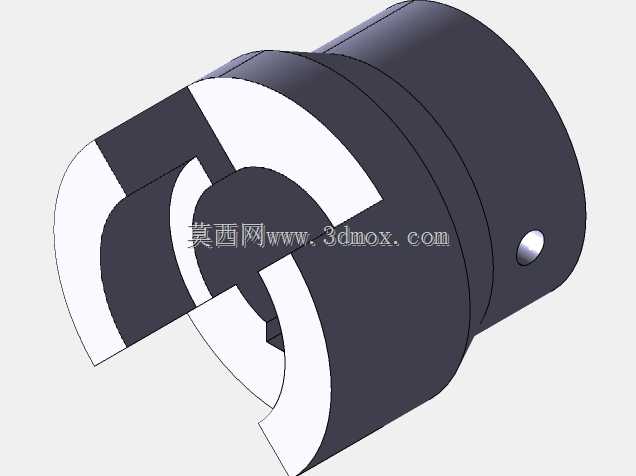

从结构设计来看，该半体采用整体式中空轴套结构，主体分为接合端与安装端两个功能区段。接合端的爪齿做了对称式分布设计，齿侧预留了合理的啮合间隙，既保证装配时的顺畅对位，也能避免热胀冷缩导致的齿面卡滞；齿顶做了小角度倒角处理，能在接合过程中起到导向作用，降低对位难度，减少齿端的磕碰损伤。安装端为光滑圆柱轴套结构，侧壁开设径向定位销孔，用于和配套传动轴实现周向固定，装配时通过圆柱销贯穿轴孔与轴上的对应定位孔，即可传递额定扭矩，避免半体与传动轴之间出现相对转动。

设计过程中需要重点考量几个核心边界：首先是爪齿的接触强度，齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，齿面的啮合接触面积经过校核，保证在额定扭矩下齿面压应力处于材料许用范围内；其次是安装配合公差，轴套内孔与传动轴采用基孔制间隙配合，既保证装配时的推入顺畅，也不会因配合间隙过大导致传动过程中出现径向跳动；径向销孔的位置距离轴套端面预留了足够的安装距离，避免销孔过于靠近端面导致轴套端部开裂。

实际应用中，该离合器半体需要和配对的另一半爪形离合器配合使用，其中一半通常固定在主动轴端，另一半可通过拨叉带动在从动轴上做轴向滑动，实现动力的接合与断开。爪齿的数量根据传递扭矩的大小匹配，齿形多采用矩形或梯形截面，该款半体的爪齿为矩形截面，加工工艺性更好，适合常规载荷的传动场景。轴套的外径尺寸经过匹配设计，既保证足够的结构强度，也控制整体重量，降低滑动接合时的移动阻力，同时外圆面可作为拨叉的推动工作面，表面粗糙度满足拨叉滑动的耐磨要求。
