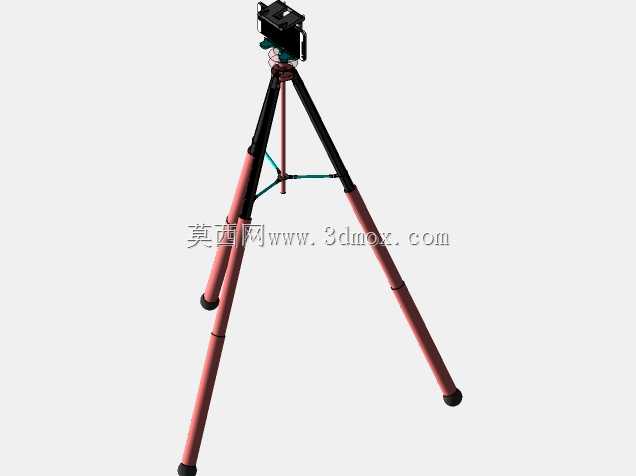

可伸缩式测绘用三脚支撑移动架

这款三脚支撑移动架主要面向户外测绘、现场环境监测、工程点位勘测等作业场景设计，核心作用是为各类测量传感设备、激光标定仪器、环境采集终端提供稳定的可移动架设平台，解决野外作业时设备架设高度不足、地面不平整导致的测量基准偏移问题。从结构设计逻辑来看，整体采用三角稳定构型，三条支腿采用分段可锁紧伸缩结构，每段支腿的锁紧机构采用抱箍式摩擦锁紧，无需额外工具即可快速调整单腿长度，适配坡度差在20度以内的非硬化作业地面，支腿末端配置防滑橡胶脚垫，接触地面时可增大摩擦系数，避免设备架设后出现滑移偏移。支腿与顶部安装平台的连接采用万向铰接结构，单支腿可独立调整张开角度，张开角度范围在30度到60度之间可调，调整到位后通过中心拉杆的锁紧机构固定整体构型，中心拉杆同时承担支腿张开限位作用，避免单腿张开角度过大导致整体失稳。顶部安装平台预留通用安装螺孔，可适配多数主流测绘、监测设备的底部安装接口，平台与支腿铰接座之间设置水平微调结构，可在支腿初步调平后进行小范围角度修正，快速将设备调整至水平基准状态，减少现场调平的作业耗时。从安装边界来看，支腿完全收拢后整体外径不超过120mm，可放入常规测绘设备携行包内，完全展开后最低架设高度为600mm，最高架设高度可达1800mm，满足站立作业时的设备观测高度需求，单腿最大承重不低于5kg，可承载常规激光测距仪、环境监测终端、小型三维扫描设备的重量。设计过程中重点考量了户外作业的便携性需求，支腿主体采用轻质高强度管材，在保证结构刚性的前提下控制整体重量，单架整体重量控制在2.5kg以内，长时间背负携行不会造成过大的负重负担，支腿表面做耐磨防滑处理，戴劳保手套操作时也可顺畅完成伸缩、锁紧动作，不会出现打滑脱手的问题。在实际作业场景中，这类支架可替代传统固定式测量架，在点位转移时无需完全拆解设备，只需收拢支腿即可短距离移动转场，大幅提升多点位连续勘测的作业效率，铰接位置的阻尼结构经过适配调整，调整支腿角度时不会出现突然下坠的情况，避免磕碰顶部搭载的精密测量设备。
