工业设备用可调式翻盖支撑臂结构

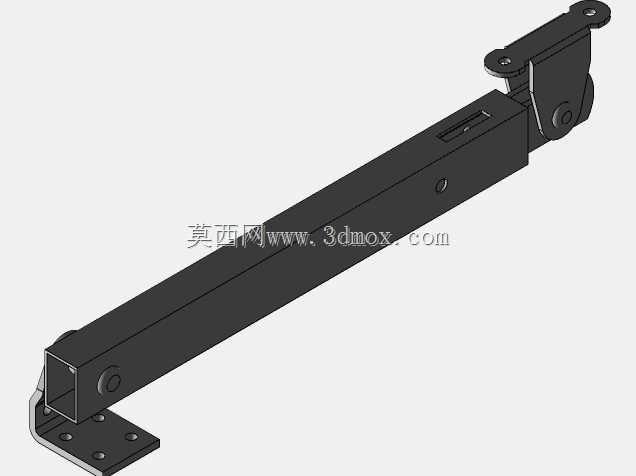

这款臂式翻盖支撑构件，多用于工业设备舱门、检修盖板、重型设备翻盖的开合支撑场景，在各类需要保持盖板开启角度、避免盖板意外回落的设备结构中十分常见，比如大型工控机柜的上翻检修门、专用设备的防护盖开合位、物流设备的翻盖操作位都能见到同类结构的应用。从结构设计来看，整体采用长条形方管作为主臂承载主体，方管截面的选型兼顾了抗弯强度与结构轻量化，主臂上预留的调节孔位可根据实际安装需求调整支撑的有效行程，适配不同开启角度的使用要求。两端的铰接座分别对应固定端与活动端，底部的L型安装座用于和设备基体连接，座体上的多个安装孔可适配不同的螺栓固定间距，降低安装时的对位精度要求；上端的铰接连接座用于和翻盖本体连接，铰接位置的转轴配合间隙经过合理控制，既保证开合转动顺畅无卡滞，又不会出现旷量过大导致的翻盖晃动问题。设计过程中优先考虑了受力传递路径，翻盖开启后的重力载荷通过上端铰接座传递到主臂方管，再沿主臂传递到底部安装座，最终分散到设备基体上，整个受力路径无应力集中拐点，方管侧壁的定位孔用于配合锁止结构，可在翻盖开启到指定角度后实现位置锁定，避免受外力震动或风吹导致盖板意外闭合。安装边界方面，底部安装座的平面度要求控制在0.2mm以内，保证固定后支撑臂不会出现安装应力；上端铰接座的安装面需要与翻盖转动轴线保持平行，否则开合过程中会出现别卡现象。主臂的有效伸缩行程可覆盖常规30度到90度的翻盖开启角度，完全满足日常设备检修、操作时的盖板开启支撑需求，铰接位置的耐磨衬套设计可降低长期开合转动带来的磨损，提升构件的整体使用寿命，整体结构没有冗余设计，所有板件、型材的厚度选型都经过载荷校核，在满足承载要求的前提下尽可能压缩整体占用空间，闭合状态下主臂可贴合设备基体侧面，不会额外占用设备外部空间，也不会和周边其他构件产生运动干涉。
