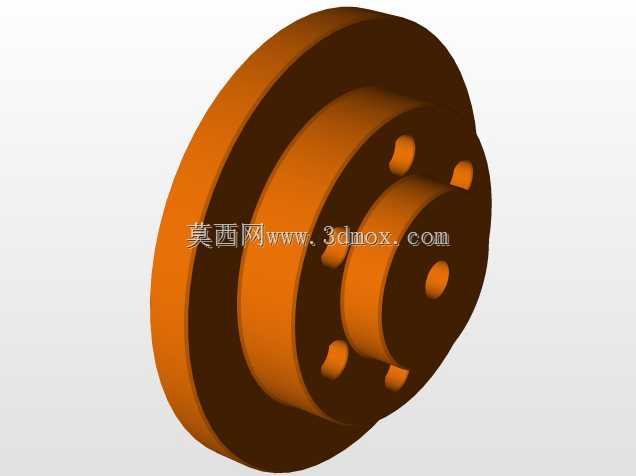

带安装孔位的凸台法兰连接结构件

这类带凸台结构的多孔法兰件，在工业管路对接、传动组件轴向定位、工装夹具基准面搭建场景中应用十分广泛，日常做设备改造、非标传动单元设计时，经常会用到这类结构作为核心连接载体。从实际使用场景来看，它既可以作为液压管路端部的对接基座，通过端面周向均匀分布的螺栓孔完成与配对法兰的压紧密封，也可以作为减速机输出端的轴端定位法兰，借助中心的轴孔与输出轴配合，凸台部分嵌入安装位的沉孔内，实现径向的精准限位，避免运转过程中出现连接错位。设计这类零件时，首先要明确安装边界的约束条件：法兰盘的外径要匹配安装位的预留空间，周向螺栓孔的分布圆直径需要和配对件的孔位完全对应，凸台的外径要与安装沉孔采用间隙配合，配合公差通常选H7/h6，既保证装配时能顺利嵌入，又不会出现过大的径向窜动。中心的轴孔根据使用场景不同，可以设计成光孔、键槽孔或者螺纹孔，本次结构里中心的小孔可作为定位销孔或者注油孔使用，当法兰用于旋转轴端定位时，这个小孔还能作为拆装时的顶丝孔，方便后期维护拆卸。周向的安装孔采用均匀分布的设计，一方面是保证螺栓压紧时端面受力均匀，避免局部应力集中导致密封失效或者连接松动，另一方面也能适配不同角度的安装需求，不用刻意对齐特定孔位就能完成装配。做三维建模时，这类零件的核心技巧是合理使用面约束与配置功能，把单孔特征通过阵列、镜像的方式快速生成所有安装孔，同时通过配置切换，可以快速生成不同孔数、不同凸台高度的衍生型号，不用重复绘制基础特征，能大幅提升系列化零件的建模效率。实际选型时还要注意法兰的厚度参数，要根据连接时的压紧力、传递的扭矩大小核算强度，避免法兰厚度不足导致受压变形，凸台的高度要略小于安装沉孔的深度，保证装配时法兰端面能与安装面完全贴合，不会出现凸台顶死导致端面留有间隙的问题。这类法兰件的端面粗糙度通常要求达到Ra3.2以下，保证对接时的贴合精度，如果用于密封场景，端面还需要加工密封槽放置O型圈，这部分特征也可以通过配置功能在同一个模型里切换显示，方便不同场景下调用。
