山特维克Capto刀具手动夹紧夹具结构

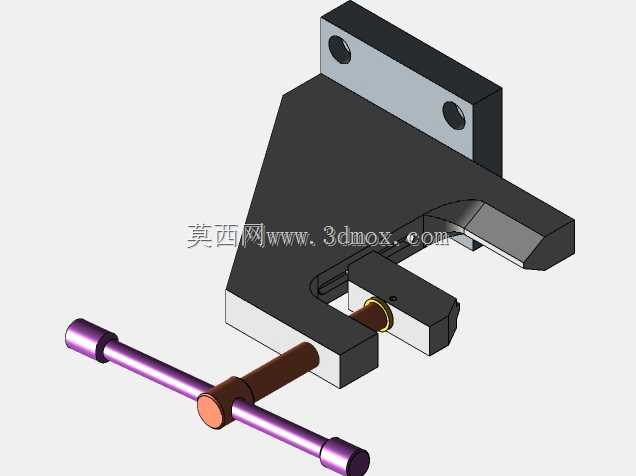

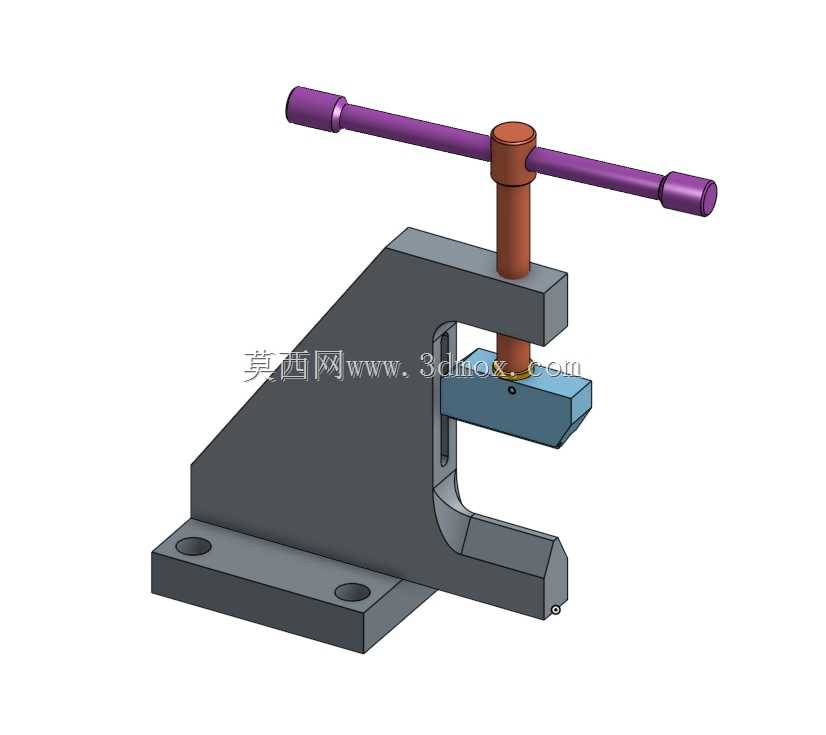

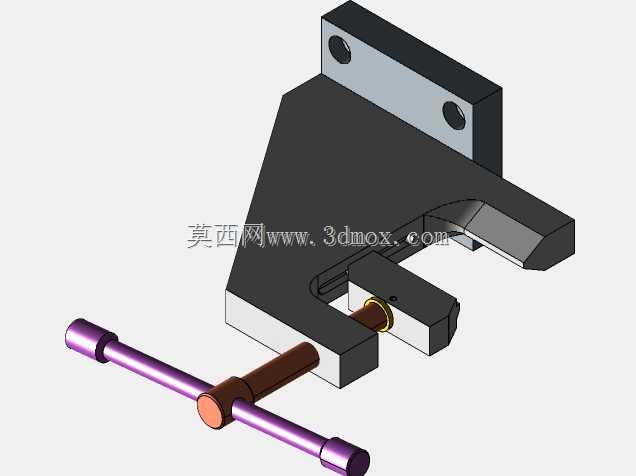

这款手动夹紧夹具主要面向机加工车间的刀具预调、换刀作业场景，针对山特维克Capto系列刀具的装夹需求设计，在刀具拆装、刀片更换、刀具参数预调环节，能够为Capto刀柄提供稳定的夹持定位，避免换刀过程中刀柄晃动带来的刀片定位偏差、装配磕碰问题。从结构设计来看，整体采用C型开式机身，底座预留两个安装通孔，可直接通过螺栓固定在钳工台或者刀具预调台的台面上，安装边界不占用过多操作空间，C型开口的进深尺寸适配常规Capto刀柄的夹持段长度，操作人员可以从开口侧直接取放刀柄，不需要额外的避让操作。夹紧执行部分采用T型手动转杆配合螺旋进给结构，转动转杆时，压头沿竖直方向直线进给，压头端面做了与Capto支架定位面匹配的仿形设计，夹紧时不会压伤刀柄的定位基准面，同时能提供足够的压紧力，保证换刀过程中刀柄不会发生周向转动或者轴向窜动。设计时特意将螺旋副的导程设置在合理区间，既保证操作人员不需要施加过大的手动力就能达到足够的夹紧力，也能避免进给速度过快导致压头冲击刀柄表面。机身部分采用一体式的厚重结构，底座延伸出的安装边保证夹具整体的重心稳定，夹紧受力时机身的形变量控制在极小范围内，不会因为机身翘曲影响夹持精度。压头与螺杆之间做了防转限位，压头只做直线升降动作，不会随螺杆转动摩擦刀柄接触面，减少对刀柄定位面的磨损。在实际车间使用中，这类夹具不需要外接气源、电源，完全依靠手动操作，适合布置在刀具存放区、机床旁的换刀工位，操作人员更换刀片、调整刀具长度时，不需要将刀柄拿到其他专用设备上，在工位旁就能完成操作，能有效缩短换刀辅助时间。夹具的活动部件都预留了润滑注油空间，长期使用时只需要定期在螺旋副位置加注润滑脂，就能保持操作的顺畅度，没有易损的复杂结构，维护成本极低。C型机身的内侧做了加强筋过渡，在夹紧力作用下，开口处的张开变形量经过结构优化，不会因为长期受力出现开口扩张、夹持精度下降的问题，压头的行程范围覆盖了全系列常规Capto刀柄的夹持高度，不需要额外调整夹具结构就能适配不同规格的Capto刀具支架。
