拐杖重力自平衡挂载辅助支撑装置

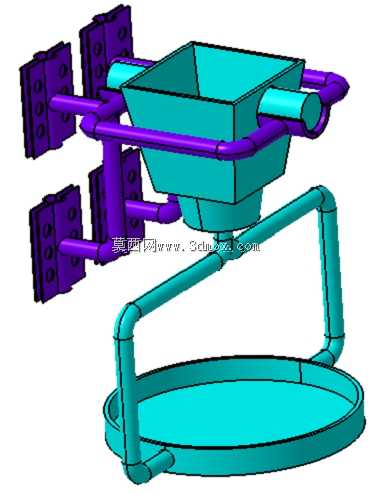

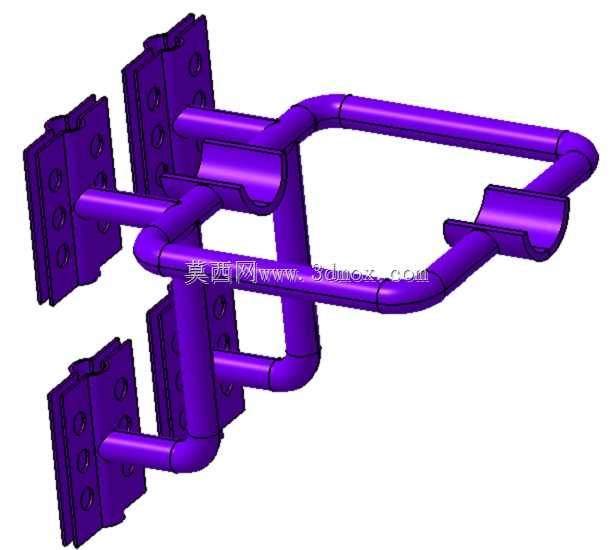

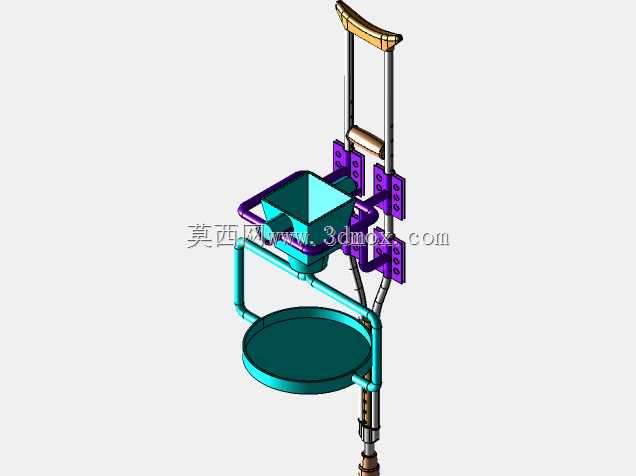

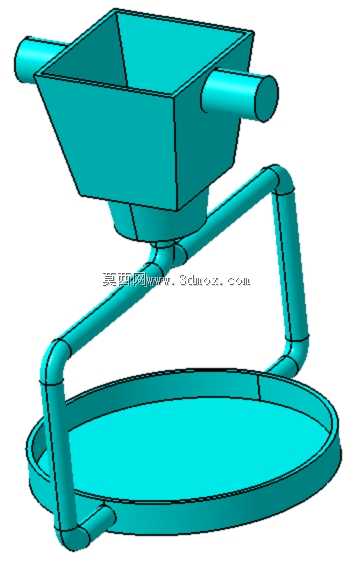

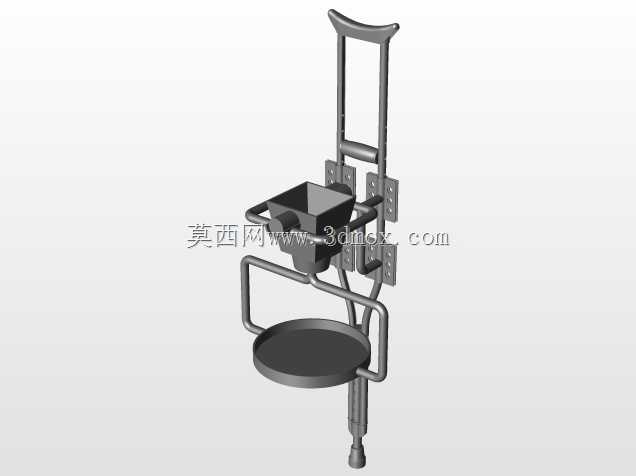

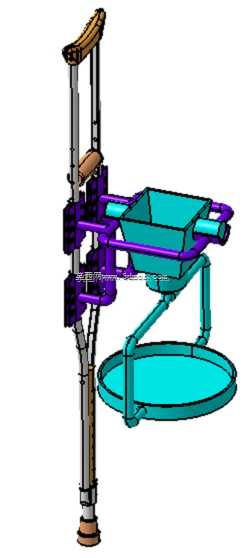

该装置主要适配行动障碍人群使用的腋下拐、肘拐等助行拐杖，解决传统拐杖挂载随身物品时易倾斜、物品滑落、额外增加持拐发力负担的痛点，日常出行场景下可挂载水杯、折叠购物袋、小型急救包等随身物件，无需额外手持物品，降低长距离持拐出行的体力消耗。从结构设计逻辑来看，核心依托重力自稳原理实现挂载平台的始终垂直，整体采用框架式管路结构，上部为带围挡的方形置物斗，下部设置圆形承托底盘，上下承载区域通过弯折成型的支撑臂连接，支撑臂与上部挂载框架的衔接处采用低摩擦铰接结构，铰接副预留了轴承安装位，实际量产装配时可加装微型深沟球轴承降低转动阻尼，确保挂载重物时框架可随拐杖倾斜角度自主调整，始终保持置物面水平，避免物品倾洒掉落。装置的安装侧设置了四组带安装孔的固定夹板，夹板通过横向连接管与主体框架衔接，安装时可通过螺栓将夹板锁紧在拐杖的立柱杆体上，适配直径22mm-30mm的常规金属拐杖杆，安装位置可根据使用者的持拐习惯上下调整，避开手握持的区域，不会干扰正常的拐杖施力动作。从安装边界来看，装置整体横向伸出长度不超过180mm，纵向高度控制在220mm以内，安装后不会超出拐杖正常使用的轮廓范围，上下楼梯、经过狭窄门洞时不会发生剐蹭。置物斗的围挡高度设置为45mm，可防止放置的小型物件在行走颠簸中滑出，下部圆形承托底盘可放置直径150mm以内的圆柱形容器，比如常规保温杯、折叠雨伞等物件。铰接结构的转动角度范围设置为正负30度，覆盖正常行走时拐杖的前后、左右倾斜角度，不会出现转动卡滞的情况，连接管路采用空心薄壁结构设计，在保证结构强度的前提下尽可能降低装置自重，避免给拐杖增加过多额外负载，固定夹板内侧预留了防滑垫安装槽，装配橡胶防滑垫后可避免装置在杆体上滑动移位，同时不会刮伤拐杖杆的表面涂层。
