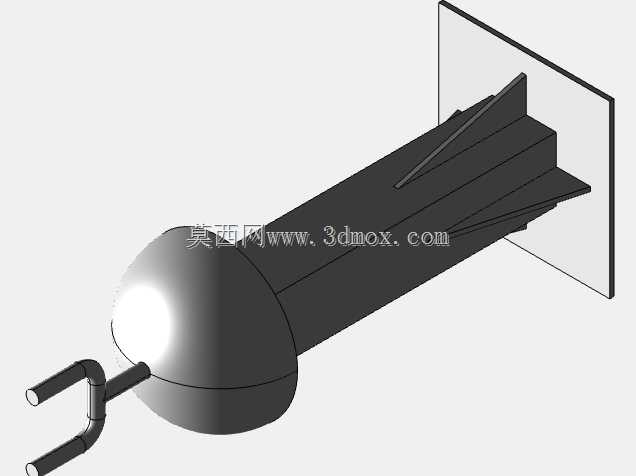

壁挂式球形端排水导流构件三维结构

　　这类壁挂式排水导流构件，常应用在建筑外墙侧排、设备腔体冷凝水导出、小型工业储液槽侧壁溢流排水的场景中，核心作用是在垂直安装面完成液体的定向导流，避免排出的液体沿安装壁面流淌造成壁面污染、腐蚀或者渗水隐患。从结构设计来看，构件主体采用长条形导流通道设计，端头做半球形封边处理，这种设计一方面可以降低液体流出时的紊流程度，让排出的液体顺着半球面的弧度自然汇聚下落，不会在端头位置形成四散的溅射；另一方面半球形的端头没有尖锐棱角，在日常运维、安装过程中不会对操作人员造成剐蹭伤害，同时也能减少外部飞虫、杂物顺着排水口倒灌进入内部管路的概率。构件背部设置了平整的安装贴合面，能够完全贴附在垂直墙面或者设备侧壁上，

　　安装时可以通过背部的贴合面打密封胶或者配合法兰压片完成固定，不需要在构件主体上额外开设突出的安装耳，能最大程度保证安装面的密封性，避免连接位置出现渗漏。导流通道上设置的三角加强筋，沿着构件长度方向对称布置，直接连接背部安装面和导流通道外壁，这种加强结构可以在不增加整体壁厚的前提下，大幅提升构件的抗弯折强度，避免长期使用过程中因为外部碰撞、液体温度变化导致的形变，让导流通道始终保持平直，保证排水的顺畅性。前端引出的弯管接口，采用90度弯折的结构设计，接口位置做了平口处理，可以直接对接软质引流管或者硬质排水支管，当需要将排出的液体定向引导至指定收集位置时，不需要额外加装转接弯头，减少了管路连接的节点，也就降低了渗漏的风险。

　　从安装边界来看，构件背部的安装板尺寸略大于导流通道的截面尺寸，安装时只需要在壁面开出和导流通道截面匹配的通孔，将构件插入通孔后让背部安装板完全贴附壁面，再做密封固定即可，不需要在壁面开设更大的安装孔，对安装壁面的结构强度破坏极小。在实际选型应用中，这类构件可以根据不同的排水流量需求，等比例缩放导流通道的通径尺寸，半球形端头的曲率始终和导流通道的截面直径保持匹配，保证不同规格的构件都能实现稳定的导流效果，不会出现液体沿端头外壁回流的问题。弯管的弯折半径也做了标准化设计，既保证管路连接时的操作空间，又不会因为弯折半径过小导致管路弯折堵死，影响排水效率。在建模过程中，这类构件的结构拆分逻辑也十分清晰，先绘制背部安装板的基准平面，

　　在基准面上定位导流通道的中心轴线，沿着轴线拉伸得到导流通道的主体结构，再通过旋转特征生成半球形端头，之后在导流通道和安装板之间添加三角加强筋结构，最后在端头侧部绘制弯管的扫描路径，通过扫描特征得到弯管接口，所有的连接位置都做了圆角过渡处理，避免应力集中，也让整体的流体通路更加顺滑，减少液体在构件内部的残留。这类构件虽然结构不算复杂，但在实际工程应用中却承担着很重要的作用，很多建筑外墙的污渍、设备侧壁的腐蚀问题，往往都是因为排水构件设计不合理，排出的液体顺着壁面流淌导致的，而这种带半球形端头、背部贴合安装的结构，从根源上解决了液体沿壁回流的问题，加上加强筋的结构设计，让构件的使用寿命更长，后期维护的成本也更低。在不同的应用场景下，还可以根据输送液体的属性调整构件的材质，比如输送有腐蚀性的液体时可以选用耐腐蚀的工程塑料或者不锈钢材质，输送常温清水时可以选用普通的工程塑料或者镀锌材质，结构本身不需要做大幅调整，只需要更改材质参数就能适配不同的使用需求，通用性很强。
