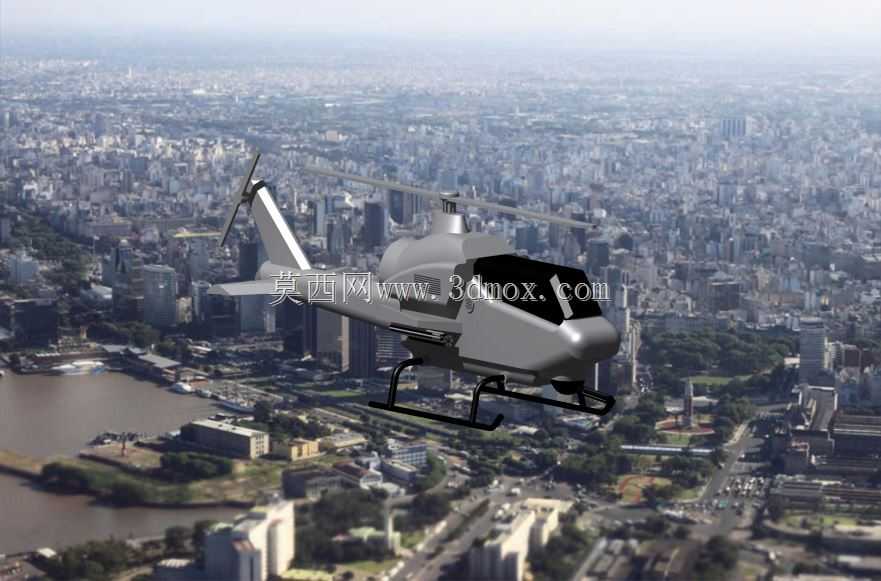

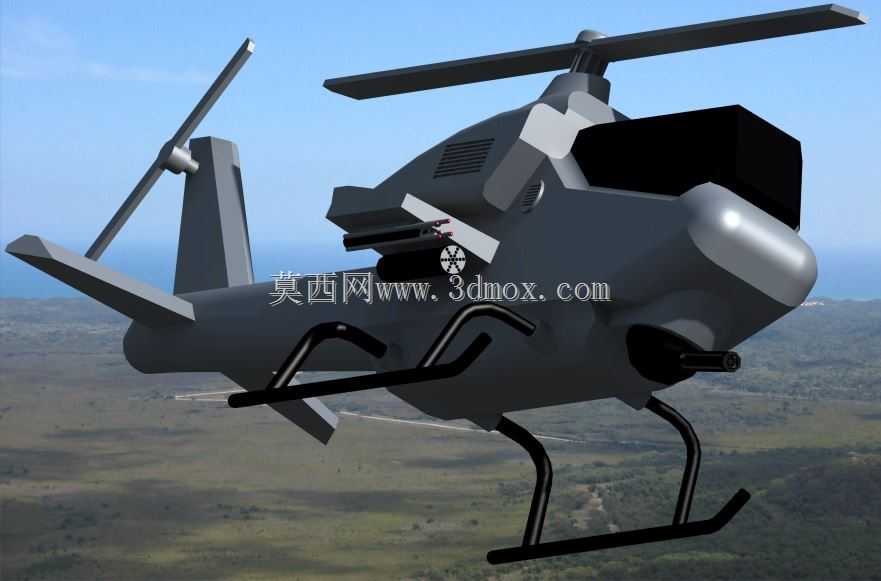

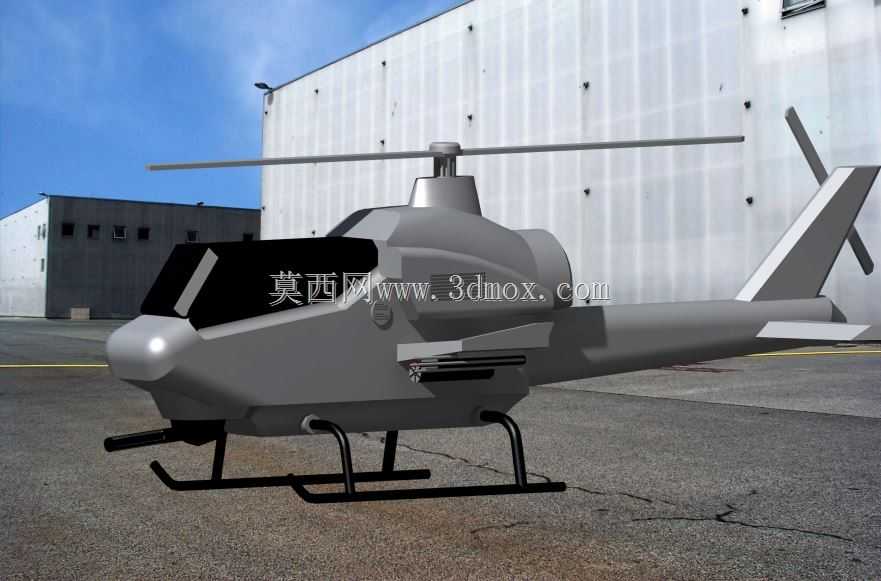

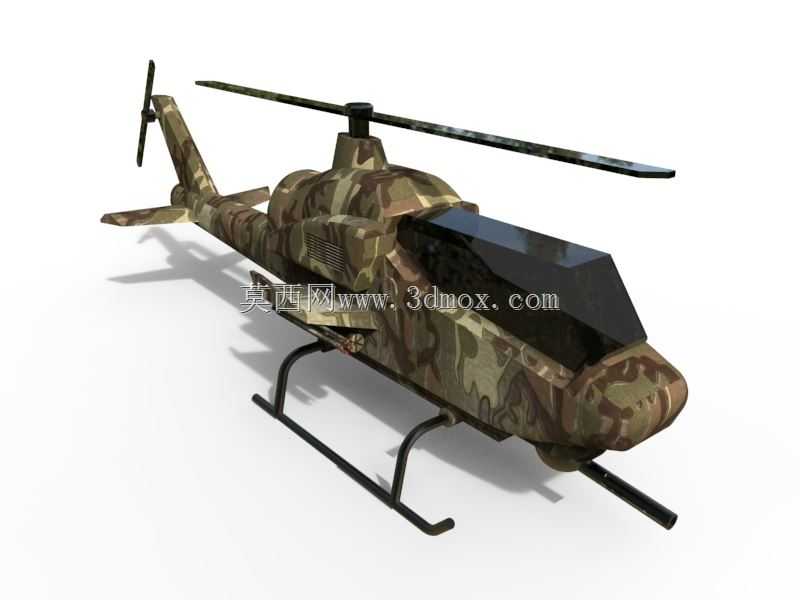

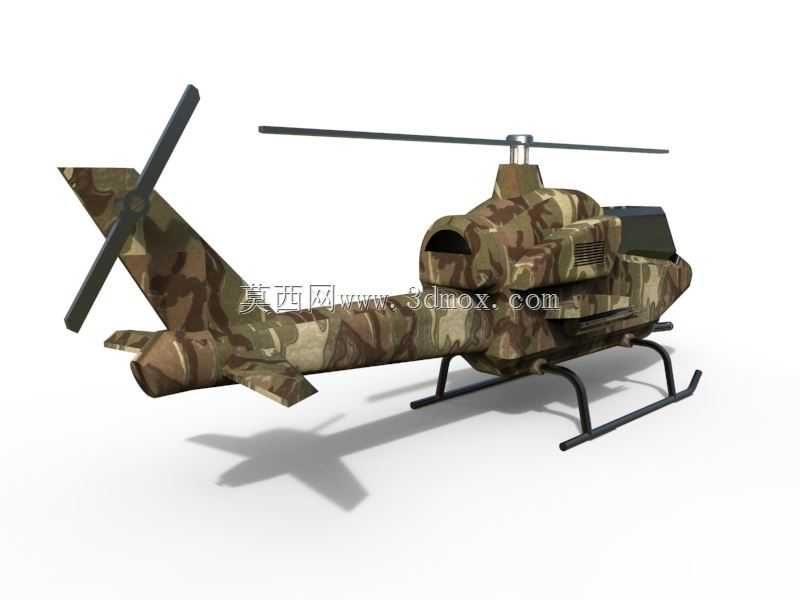

眼镜蛇武装直升机外观结构三维数模

该款武装直升机的三维建模工作，核心围绕真实装备的气动外形与结构布局展开，建模过程中优先还原了串列双座驾驶舱的视野边界设计，前座武器操作员与后座飞行员的座舱高差经过反复校核，确保前向下视角度满足低空突防时的对地观测需求，同时后座飞行员的前向视野不会被前座舱体遮挡。主旋翼采用两叶柔性桨叶设计，建模时预留了桨叶挥舞铰的活动空间，桨毂结构与旋翼轴的连接位置严格参照实机的安装边界设定，保证后续做飞行动画仿真时，旋翼的运动轨迹不会与机身结构出现干涉。机身两侧的短翼挂架是建模的重点细节，短翼的后掠角度经过气动合理性校验，挂点位置的间距符合常见机载武器的挂载尺寸要求，从火箭发射巢到反坦克导弹的挂载接口都做了结构预留，短翼与机身的连接段做了承力结构的简化还原，能直观体现载荷传递的路径。尾梁部分的长径比控制在合理区间，尾桨采用尾梁左侧布置的形式，建模时考虑了尾桨旋转时的净空要求，避免尾桨气流与平尾、垂尾结构产生不必要的干扰，垂尾上的尾轮安装位置与主起落架的滑橇结构形成稳定的三点支撑布局，滑橇的高度设定满足野外无铺装场地起降的离地间隙要求，滑橇与机身的连接减震结构做了外形还原，能清晰看到减震支柱的布置位置。机头下方的旋转武器站做了可转动的结构预留，射界范围覆盖前向及两侧下方的主要作战区域，武器站与机头雷达罩的外形衔接做了顺滑处理，避免出现突兀的结构折线影响气动表现。整个建模过程中，机身表面的蒙皮接缝、检修口盖位置都做了细节刻画，既保证外形还原度，也没有过度添加无关细节影响模型的通用性，适合用于航空装备展示、作战场景仿真、低空突防战术演示等场景，结构设计从业者可以通过该模型理解专用武装直升机的布局逻辑，尤其是重心配平、设备布置与气动外形的平衡思路，比如发动机布置在机身中部旋翼下方位置，既缩短了传动路径，也让整机重心落在旋翼轴的合理范围内，保证飞行姿态的稳定性，燃油箱的布置位置也在模型中做了空间预留，位于机身中部重心附近，避免燃油消耗带来的重心大幅偏移。
