航空用轻量化承力支架结构设计

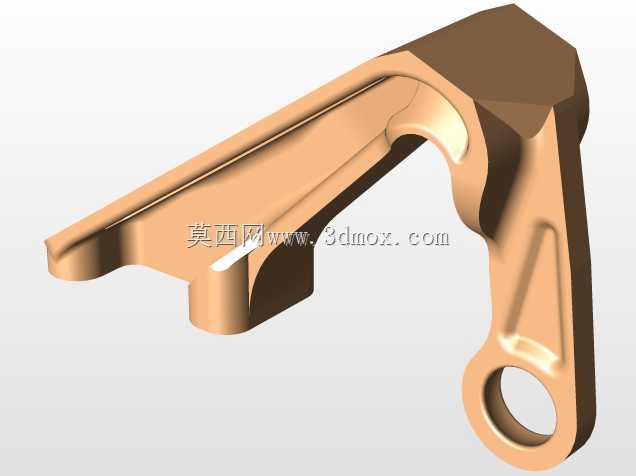

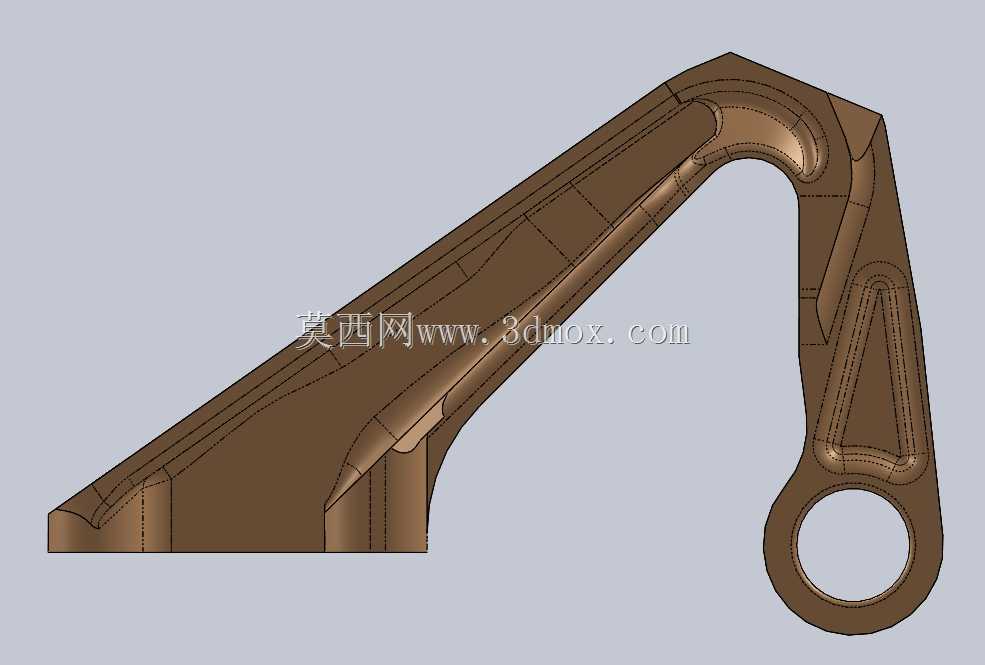

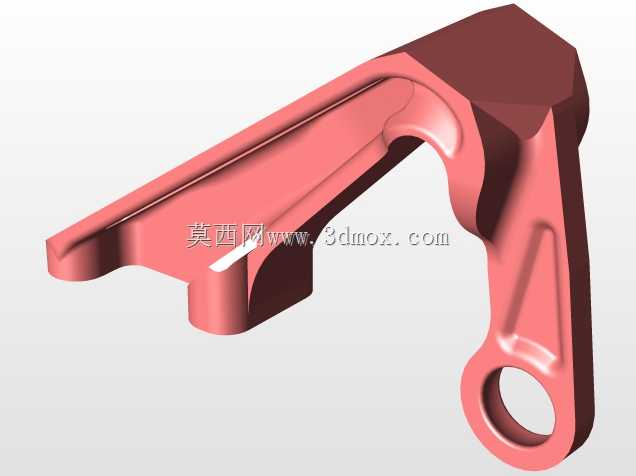

该支架属于航空机载系统中的承力连接构件，主要用于飞机机身与附属功能部件之间的载荷传递，在飞行过程中需要承受气动载荷、部件自重带来的交变应力，同时还要耐受起降阶段的冲击载荷，以及高空低温、温度交变带来的材料性能变化影响，对结构的可靠性、疲劳寿命有极高要求。从结构设计逻辑来看，该构件采用了变截面的异形构型，整体轮廓顺着载荷传递路径布置，没有多余的冗余结构，在保证连接点位刚度的前提下，尽可能去除了非承力区域的材料，实现了减重目标。构件一端为平直的安装贴合面，设置有对应的安装孔位，用于和机身主结构的安装面贴合固定，安装面的平面度公差需要控制在合理范围内，保证装配后不会产生附加的安装应力，避免长期使用过程中出现应力集中导致的疲劳裂纹。另一端为带圆孔的铰接端，孔位用于安装铰接销轴，实现与被连接部件的转动配合，孔的内壁需要满足相应的尺寸精度与表面粗糙度要求，保证销轴转动顺畅，同时减少磨损，延长构件的使用寿命。中间的连接臂部分采用了加强筋与薄壁结合的构型，筋条的走向完全匹配主应力的传递方向，在弯曲载荷、扭转载荷的作用下，筋条可以有效分散应力，避免局部应力超过材料的许用值。在设计过程中针对增材制造的工艺特性做了适配优化，调整了局部的结构倾角，在打印过程中无需额外添加支撑结构就可以完成成型，既减少了打印过程中的材料消耗，也省去了后续去除支撑的后处理工序，同时避免了支撑去除过程中对构件表面质量的损伤，保证了构件表面的完整性，减少了应力集中的源头。针对不同的载荷使用场景，该结构可以通过调整局部壁厚、筋条厚度来匹配不同的强度与重量要求，在满足强度储备的前提下实现最优的重量控制，适配不同机型、不同安装位置的载荷需求。安装边界方面，需要保证铰接端孔位的同轴度，以及安装贴合面与铰接孔轴线的位置度公差，避免装配后出现卡滞、附加载荷等问题，构件的整体外轮廓尺寸需要适配安装区域的空间限制，不会和周边的管路、线缆、其他结构件产生运动干涉，保证在全行程运动过程中都有足够的安全间隙。
