带操作手柄的5/8英寸弹簧插销锁紧件

这类带弯柄操作杆的弹簧锁紧螺栓，在工装夹具、物流周转架、小型设备检修门的快速开合场景里应用极广，日常做治具设计时经常会用到这类标准快锁件，不用额外设计复杂的锁紧结构，直接选型安装就能实现快速插拔锁紧，比普通螺栓拧动的效率高很多，尤其适合需要频繁开合、快速定位的工位。

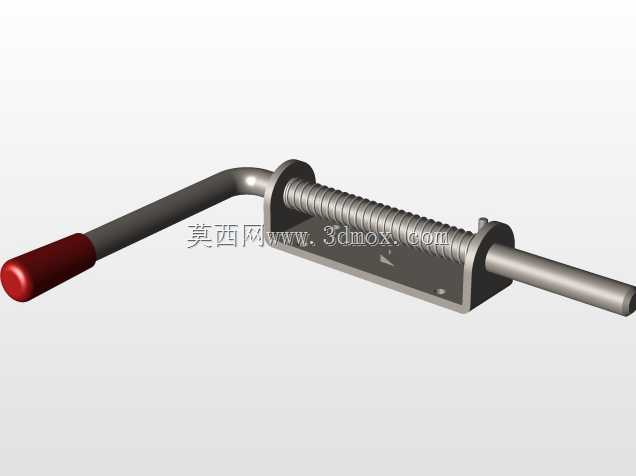

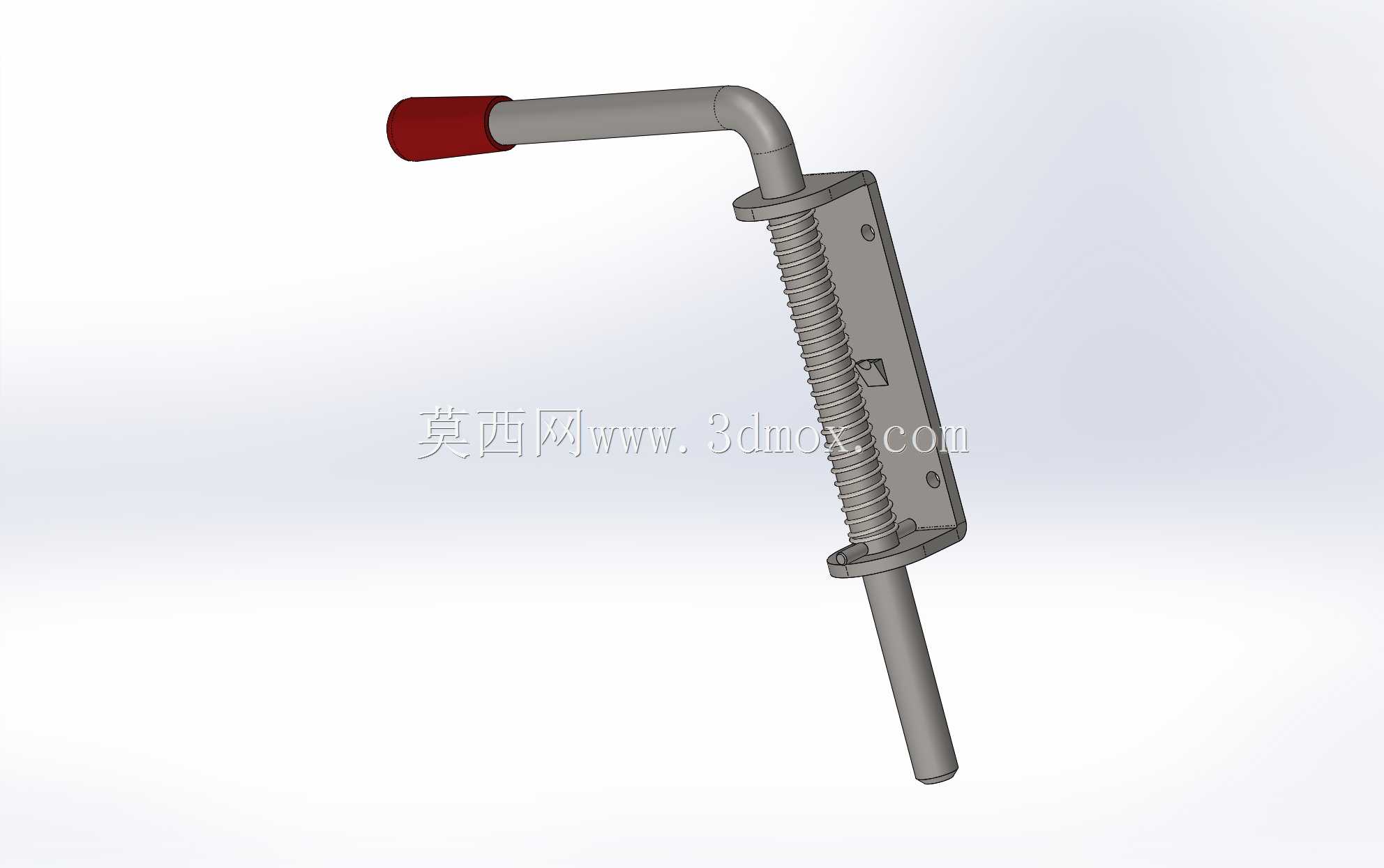

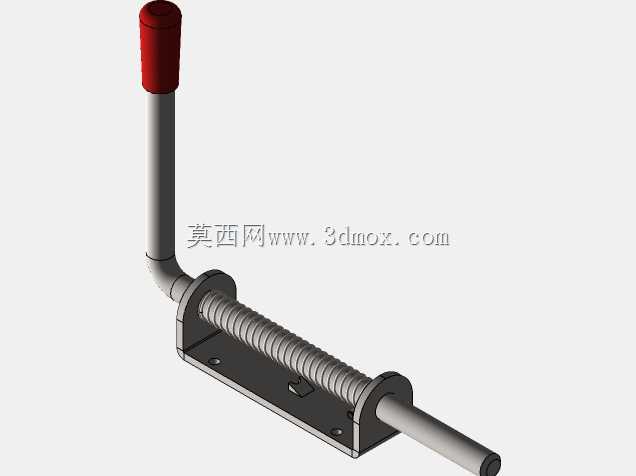

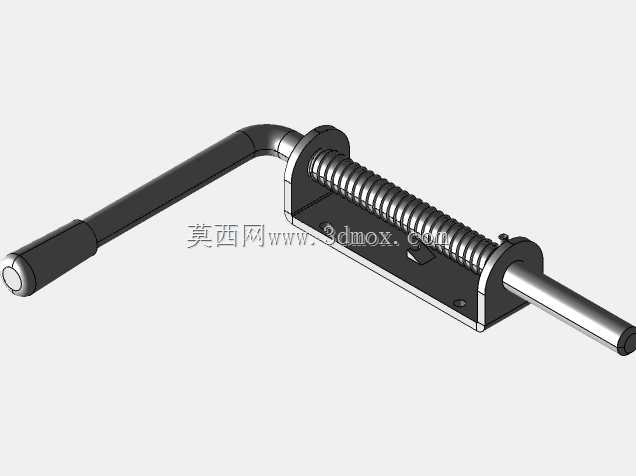

从结构功能来看，这款锁紧件依靠内置的弹簧提供回弹力，常态下插销杆保持伸出锁紧状态，扳动带红色防滑套的弯柄时，会带动插销杆压缩弹簧回缩，解除锁紧限位，松开手柄后弹簧自动推动插销复位，整个操作过程单手握持就能完成，不需要额外工具，红色的手柄套也能在设备上起到醒目的标识作用，避免操作人员误碰其他部件。

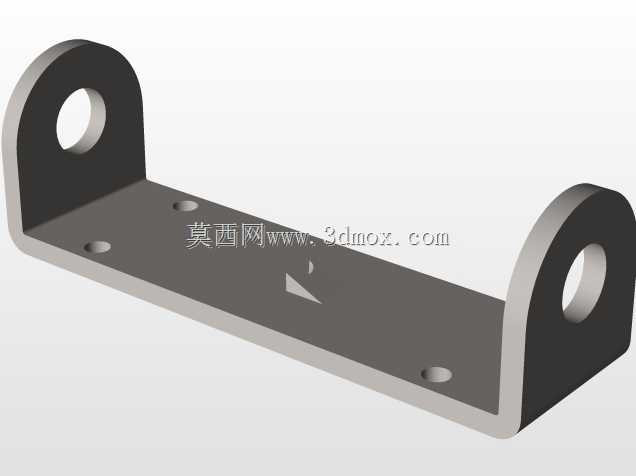

设计这款模型的时候，首先要保证安装板的贴合度，安装法兰板上预留了固定安装孔，可以直接通过螺栓固定在型材或者设备机架上，安装边界要注意预留出手柄扳动的转动空间，避免操作时手柄和周边结构产生干涉。插销杆的直径适配5/8英寸也就是16mm的定位孔，配合公差要控制在合理范围，保证插拔顺畅的同时不会有过大的旷量，避免定位精度不足。

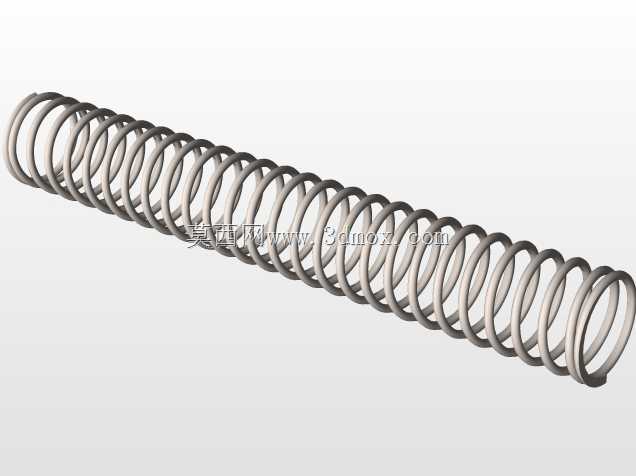

尺寸方面，整体安装后的总长度要匹配安装位的厚度，60mm的行程足够应对大部分常规的锁紧厚度需求，4x6.2mm的限位结构可以防止插销杆被过度拉出导致弹簧脱出，弯柄的弯折角度经过优化，操作时的力臂长度合适，不需要用太大的力就能扳动，长时间操作也不会产生明显的手部疲劳。弹簧的刚度选型也很关键，弹力太小会导致锁紧不可靠，受震动时容易自行松脱，弹力太大则会增加操作力度，这款结构的弹簧参数匹配了日常使用的场景，既保证锁紧状态下不会因为设备运行的震动松脱，操作力度也在舒适范围内。

建模的时候要注意各部件的装配约束关系，弹簧要设置可压缩的柔性约束，手柄扳动时要能真实模拟插销的伸缩动作，安装板和插销杆之间要设置滑动配合约束，还原真实的运动状态，方便设计人员在做整体设备装配时直接调用，模拟实际开合的动作，检查周边是否存在干涉问题，不用再重新绘制每个零件，能大幅提升设计选型的效率。
