多构型内六角M8紧定螺钉参数化设计

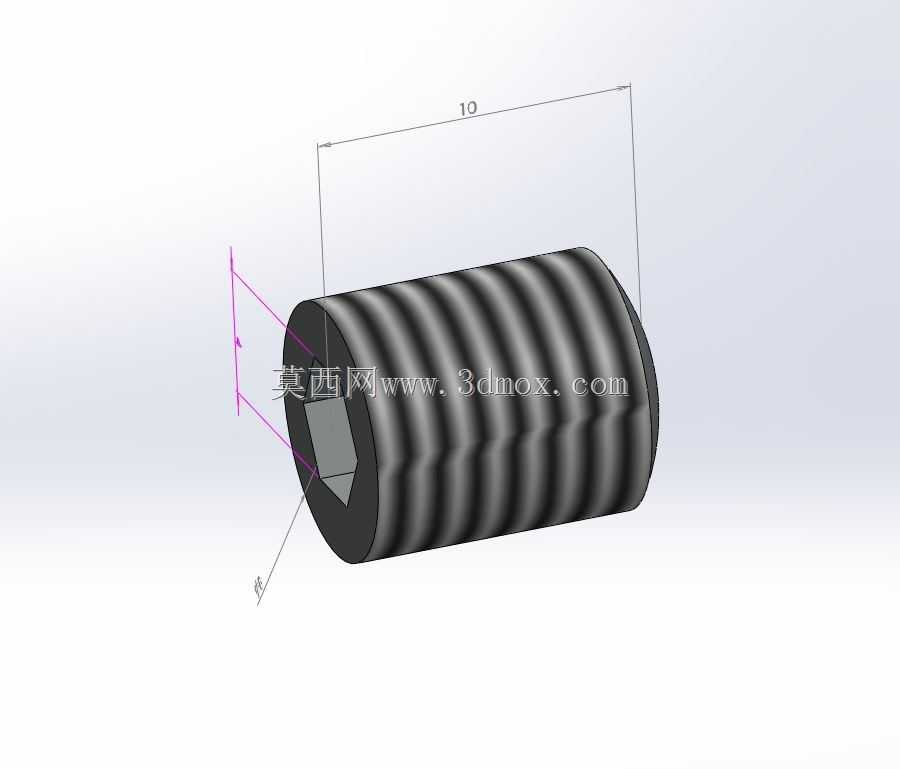

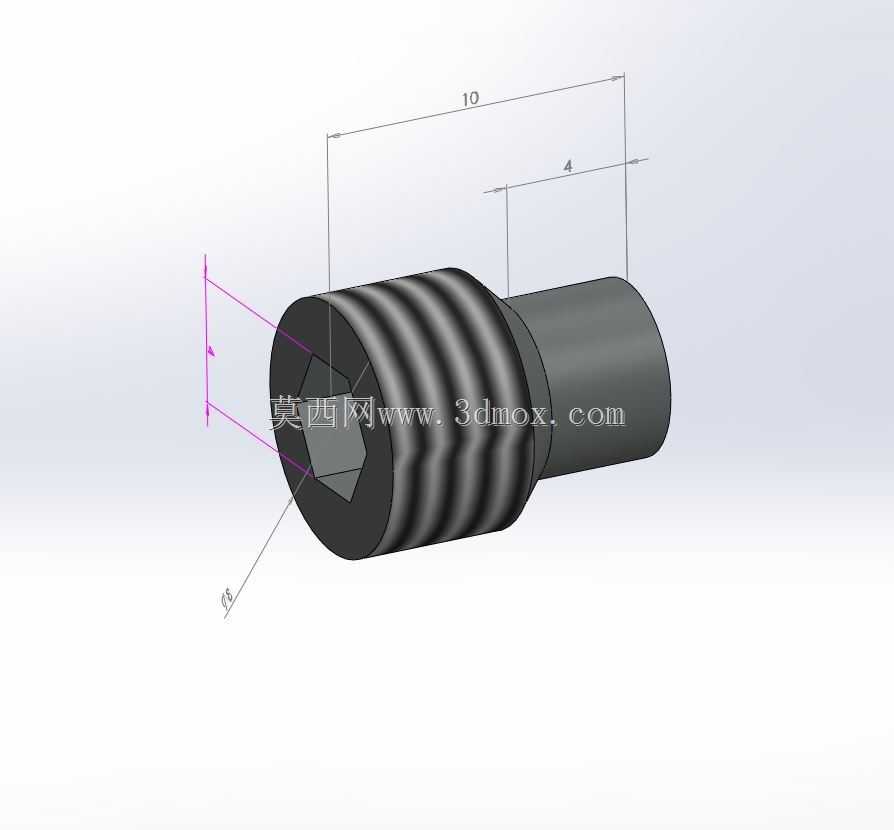

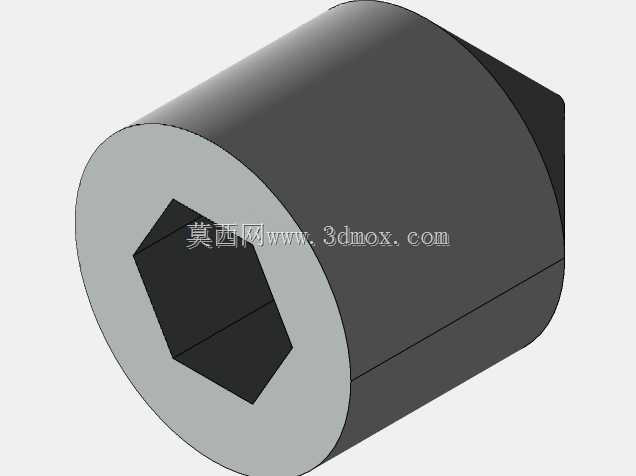

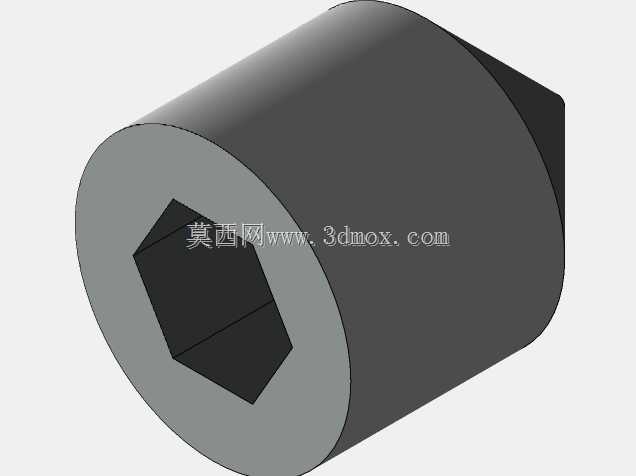

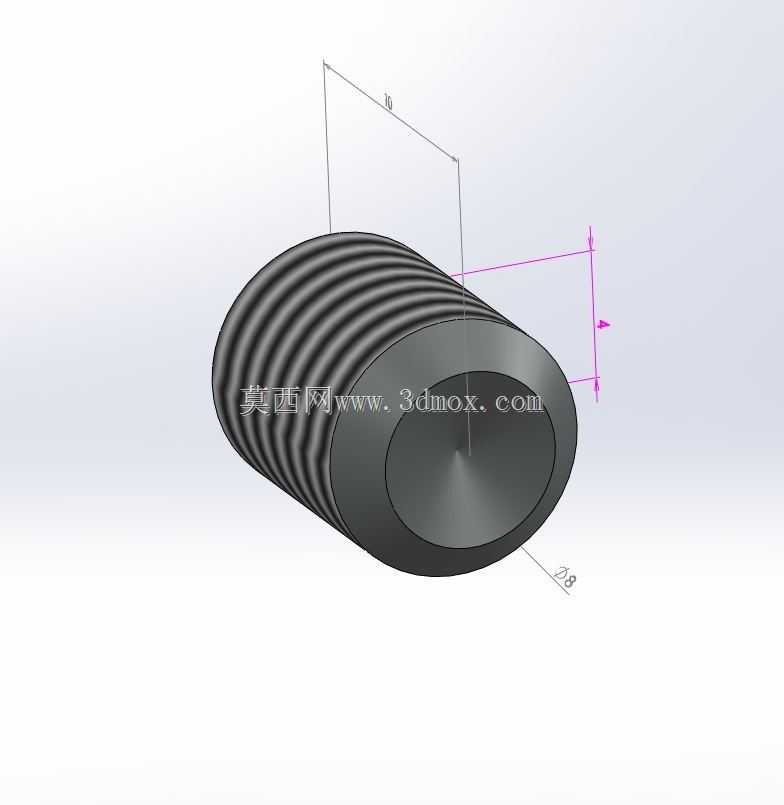

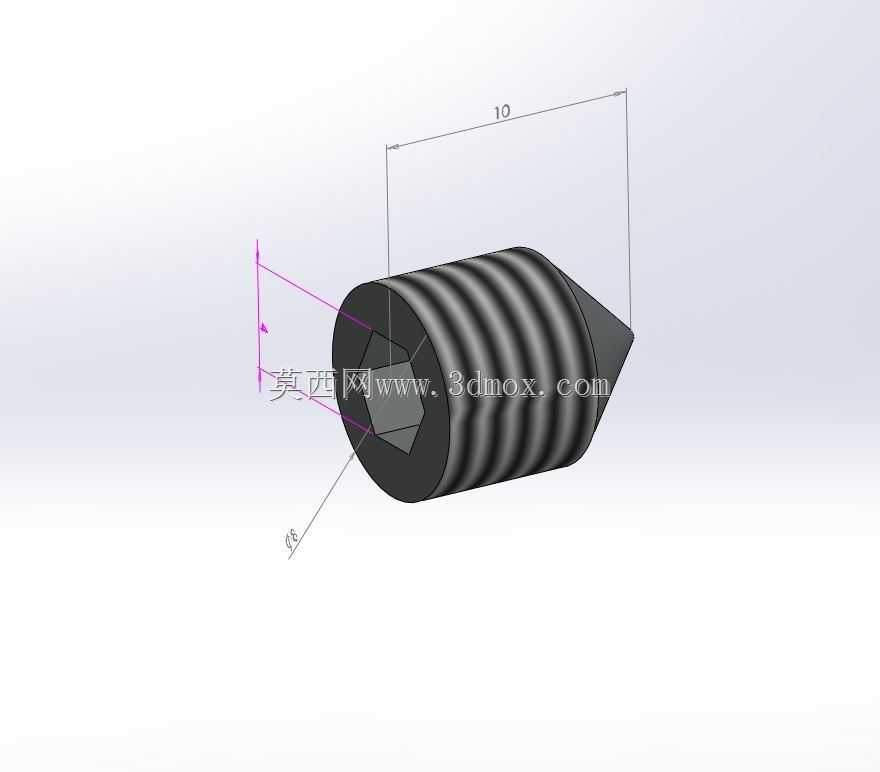

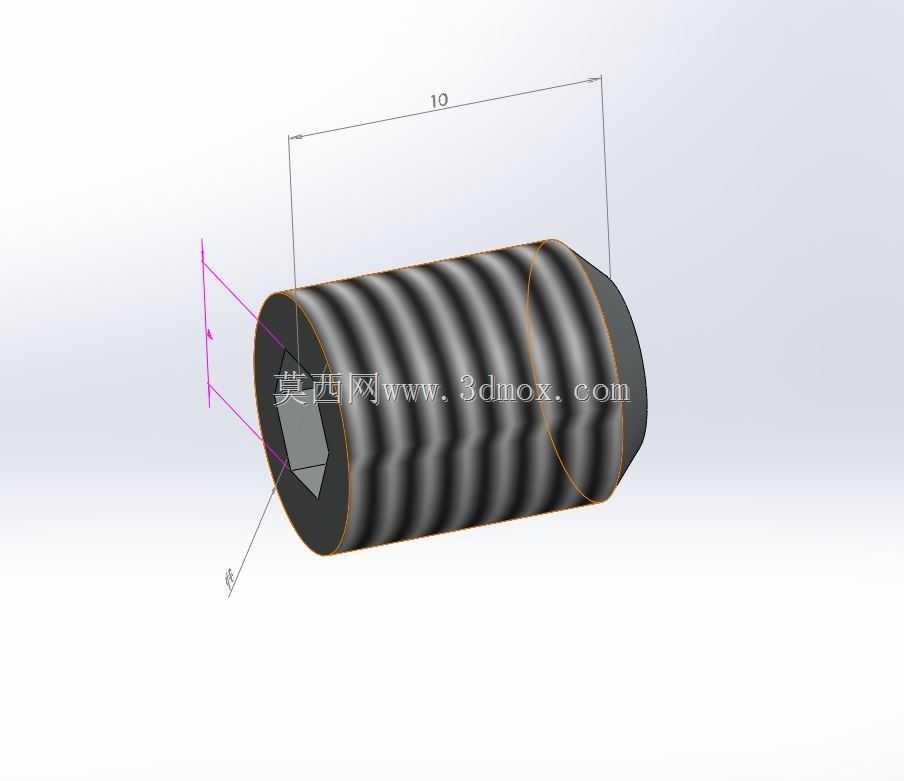

在各类机械装配场景中，紧定螺钉作为不依赖螺母实现轴向或周向限位的核心紧固件，常被用于固定轴与轴上零件的相对位置，比如齿轮、带轮与传动轴的配合面锁紧，避免传动过程中零件出现窜动、打滑偏移，在小型传动模组、工装夹具、精密仪器的装配环节应用极为广泛。这款M8规格的紧定螺钉在设计阶段就考虑了不同装配场景的端头适配需求，做了多配置集成，包含半球形端、扁平端、全爪形端、空心端、尖端五种常用端头构型，设计人员在选型调用时无需重复建模，可直接根据实际工况切换对应配置，大幅提升装配设计效率。从结构尺寸来看，该款螺钉公称直径为8mm，单段有效螺纹长度为10mm，外螺纹采用普通粗牙螺纹牙型，符合通用紧固件的互换性要求，安装时无需额外加工特殊规格的螺纹孔，在常规M8螺纹底孔上即可完成装配。驱动端采用标准内六角凹孔设计，配套通用内六角扳手即可施加锁紧扭矩，相比一字槽、十字槽的紧定螺钉，内六角结构能承受更大的锁紧力矩，不易出现槽口滑牙的问题，适合需要一定预紧力的锁紧场景。不同端头构型的适用场景有明确区分：尖端构型适合顶在轴面的预制凹坑内，实现更高精度的周向定位，防止重载下出现相对转动；扁平端端头接触面积更大，顶紧时不会在轴面压出过深的凹痕，适合需要经常调整位置、反复拆装的传动部位，不会破坏轴的表面精度；半球形端的端头为圆弧过渡，顶紧时应力分布更均匀，适合硬度较低的轻质合金轴类零件锁紧，避免局部应力集中造成零件表面损伤；全爪形端的端头带有多个咬合齿，锁紧时齿部嵌入被连接件表面，抗振动防松能力更强，适合有持续振动冲击的工程机械、振动设备的装配部位；空心端的端头带有内凹空腔，可适配轴端的定位凸台，实现同轴度更高的定位锁紧，多用于精密传动的小型模组中。建模过程中对螺纹牙型做了工程化简化处理，既保证了视觉上的螺纹特征辨识度，又能控制模型整体数据量，在大型装配体中调用时不会造成文件卡顿，同时各配置之间的参数做了关联约束，切换端头构型时螺纹段尺寸、内六角驱动孔尺寸保持统一，不会出现配置切换后特征错位的问题，完全符合机械设计的实际选型与装配需求。
