汽车消声器检测用工装检具结构设计

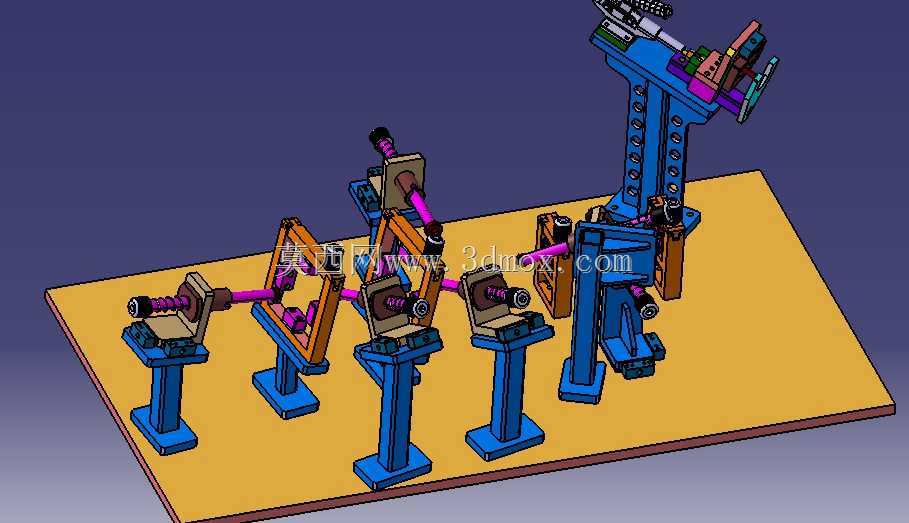

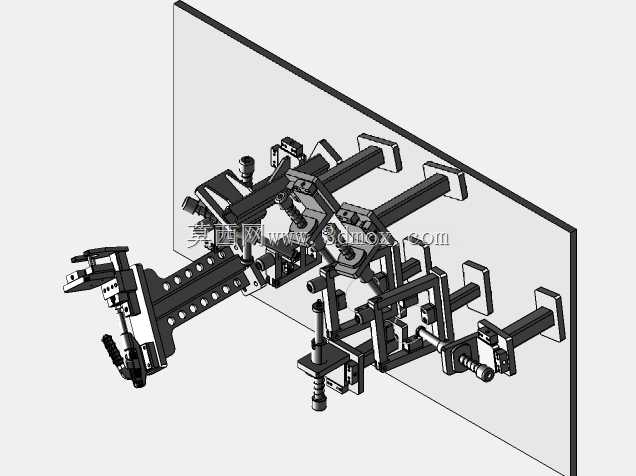

这套检具主要面向汽车排气系统消声器总成的出厂尺寸校验环节，适配消声器焊接总成的形位公差、安装点位匹配度快速检测需求，替代传统人工借助通用量具逐点测量的低效作业模式，在零部件生产线下线工位、来料入厂检验环节都能直接部署使用。整套结构以立式安装基板作为承载基准，所有定位、夹紧、检测模块全部集成在基板正面，安装时只需将基板通过背部的安装支脚固定在检验工作台台面，无需额外搭建辅助支撑结构，基板平面本身作为所有检测维度的基准面，加工时整体一次铣削成型，平面度公差控制在0.02mm以内，避免基准偏移带来的检测误差。

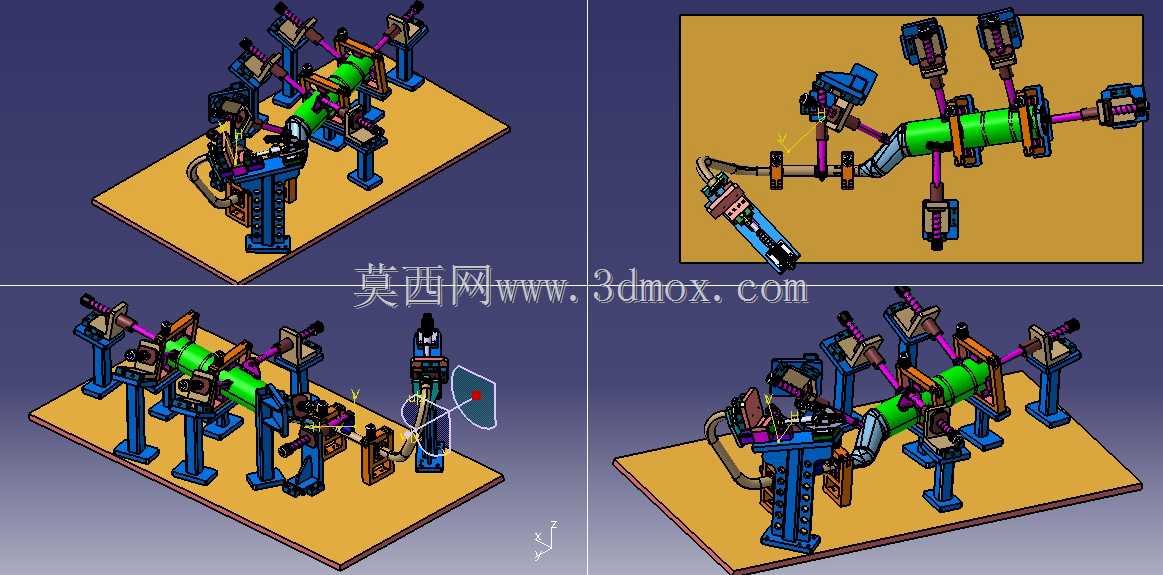

结构设计上针对消声器异形薄壁、焊接易变形的特性做了适配，定位模块采用仿形支撑块贴合消声器筒体的外圆弧面，支撑块接触面镶嵌尼龙垫块，避免检测过程中刮伤消声器表面涂层，对应消声器上的各个安装吊耳、法兰对接面位置，分别设置了快压式夹紧机构，操作时工人只需将消声器整体放置到仿形支撑位，依次扳动各个快速夹钳的压臂即可完成工件固定，全程无需拧动螺栓，单工件装夹时间可控制在15秒以内。对应需要检测的关键尺寸点位，设置了插拔式检测销和通止规结构，检测销与安装孔的配合公差按照H7精度加工，只要检测销能顺利插入对应孔位，即代表孔位坐标偏差在合格范围内，针对消声器端面法兰的平面度、对接角度，设置了贴合式检测块，检测块与法兰面的间隙通过塞尺即可快速判定是否合格，无需反复打表测量。

安装边界方面，整套检具整体外轮廓宽度控制在1.2米以内，高度0.8米，纵深方向不超过0.6米，适配常规检验工作台的摆放尺寸，所有夹紧机构的活动行程预留了足够的操作空间，不会出现夹手或者工件取放干涉的问题，各个检测模块都通过螺栓固定在基板的预设安装槽内，后期如果消声器产品做小改款，只需更换对应的定位块和检测销即可，无需重新加工整套基板，降低了后续的改造成本。结构上所有受力部位都做了加强筋设计，反复装夹产生的冲击力不会导致基板变形，日常维护只需定期给快速夹钳的铰接点加注润滑脂，检测销出现磨损后单独更换即可，整体使用寿命可满足百万次检测的使用需求。在实际产线应用中，这套检具能将单个消声器的全尺寸检测时间从原来的20分钟压缩到2分钟以内，同时避免了人工测量时的读数误差，不同操作人员检测的结果一致性可以达到99%以上，有效把控消声器总成的出厂尺寸精度，避免后续装车时出现安装孔位不对、对接面密封不严的问题。
