推拉式快速压紧夹具结构设计

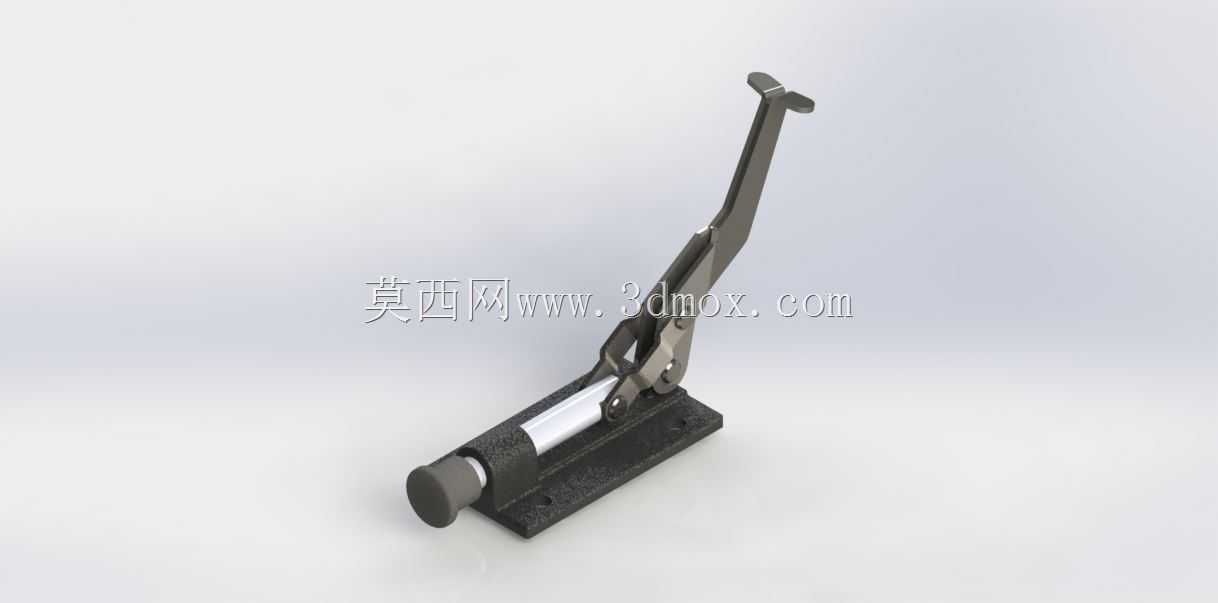

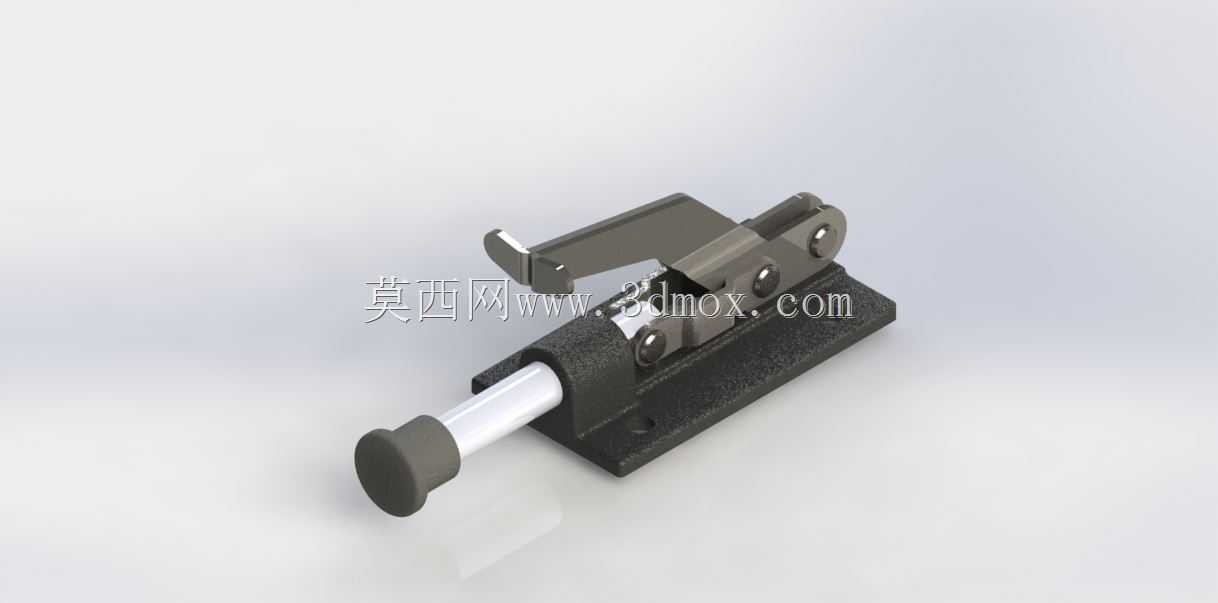

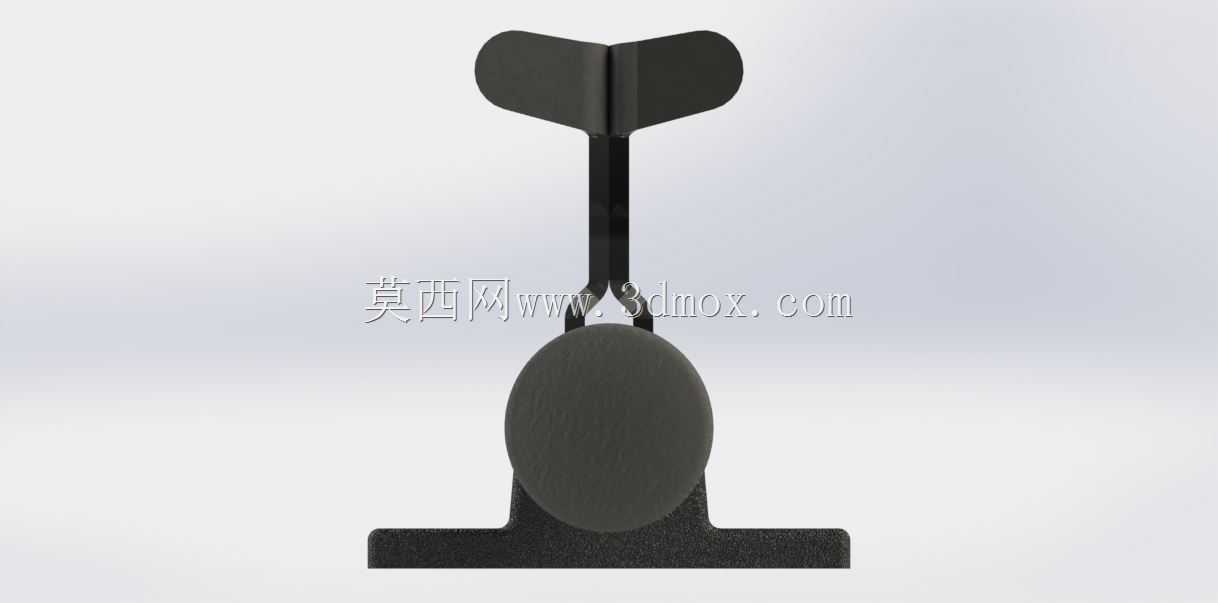

这款手动推拉式压紧夹具，多应用在小型工件装配、工位定位、电子元器件组装、小型钣金件铆接等需要频繁装卸工件的作业场景中，区别于螺纹压紧、气缸压紧的结构，它不需要额外气源或者反复旋拧操作，单次扳动压杆就能完成工件的锁紧与释放，单工位操作耗时可以压缩到1秒以内，能大幅提升流水线工位的作业效率。从结构设计逻辑来看，整个夹具采用底座固定式安装，底座上预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装台板或者工位治具上，安装边界的长宽尺寸控制在120mm*40mm范围内，推拉行程为20mm，不会占用过多工位空间，适配多数小型工装台的布局要求。核心的锁紧结构采用连杆死点自锁原理，当压杆扳动到锁紧位置时，连杆机构越过机械死点，此时即使推杆受到工件方向的反向推力，机构也不会自行松脱，锁紧力可以稳定维持在150N左右，足够应对小型工件加工、装配过程中的定位压紧需求，不会出现加工过程中工件移位的问题。推杆端部采用包胶防滑头设计，接触工件时不会刮伤工件表面，针对表面要求较高的铝件、塑料件也能直接使用，不需要额外加装保护垫。压杆的操作力经过杠杆比优化，操作人员单指就能完成扳动操作，长时间重复作业也不会产生明显的手部疲劳。整个机构的运动副都做了间隙配合优化，推杆部分采用光轴导向结构，往复运动过程中没有卡滞、旷量过大的问题，日常使用只需要定期在铰接点涂抹少量润滑脂，就能维持长期稳定的动作精度，不需要复杂的维护流程。在实际产线应用中，这类夹具常成对布置在治具两侧，对工件的两个定位边同时压紧，也可以单只使用配合定位挡块完成单侧压紧，适配不同外形工件的定位需求，相比气动压紧方案，它不需要布设气管、电磁阀等配套元件，成本仅为气动方案的十分之一，也不会出现气源压力波动导致的压紧力不足问题，在小批量生产、简易工装搭建、临时作业工位的场景下实用性极强。
