壁挂式悬臂鞋架固定支撑托架

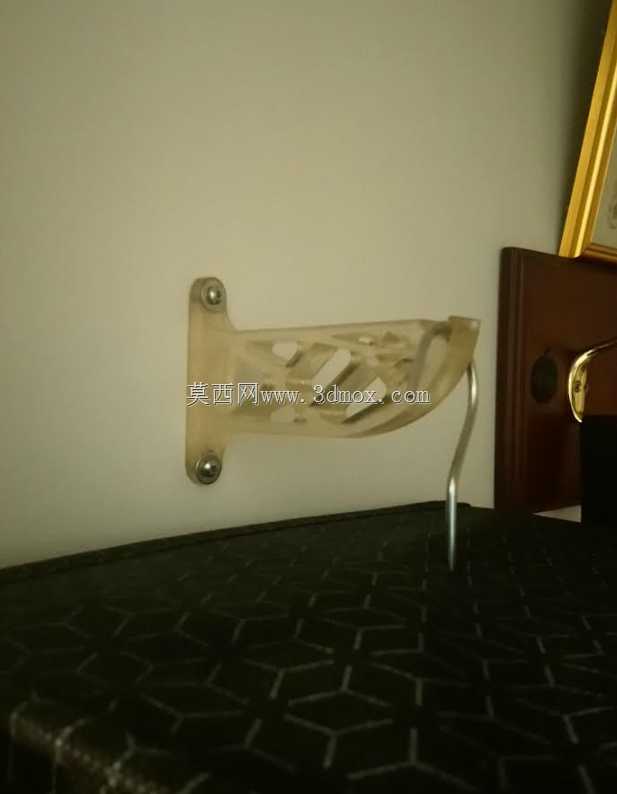

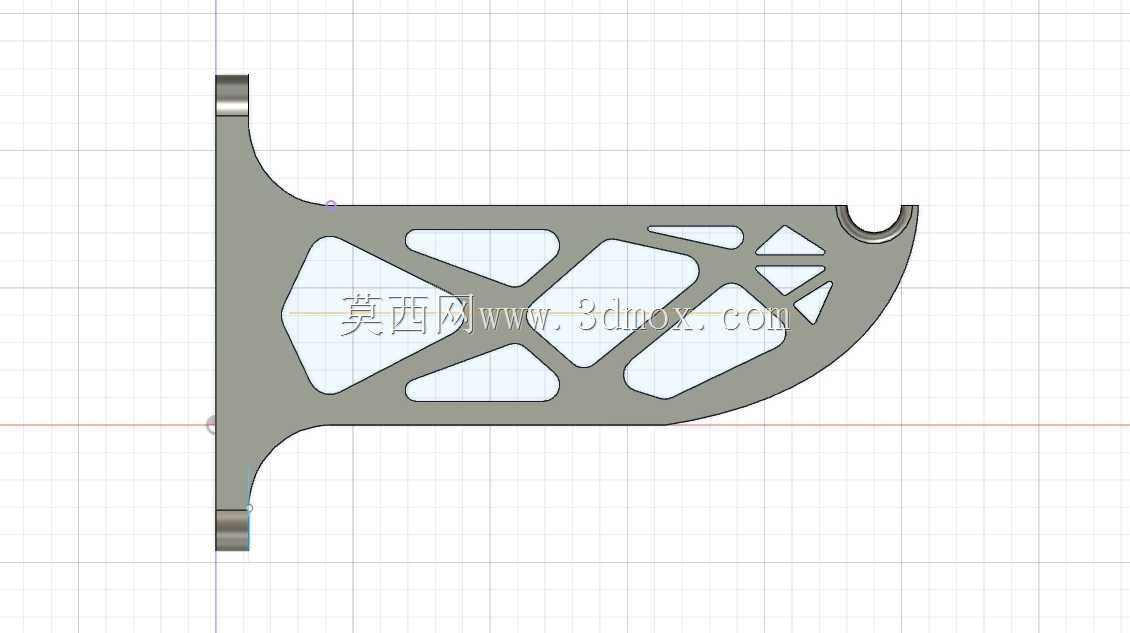

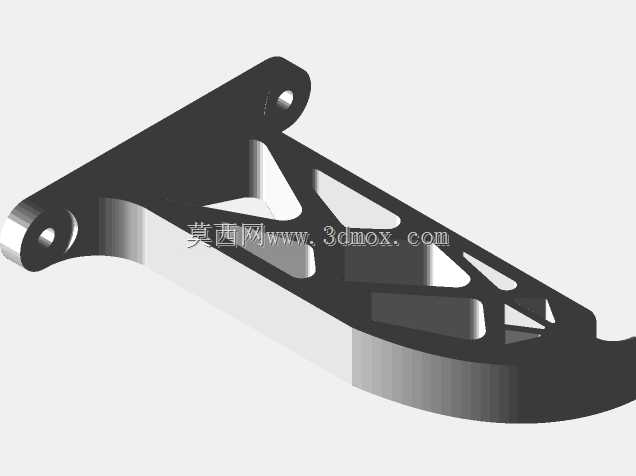

日常居家场景中，入户区域的零散鞋具收纳一直是容易被忽略的细节，很多住户会选择在墙面加装挂钩式鞋架来节省地面空间，但普通挂钩直接挂载鞋架时，长期承重容易出现挂钩变形、鞋架下坠的问题，这款壁挂式悬臂托架就是针对这一实际使用痛点设计的专用支撑构件。从结构受力逻辑来看，该托架被设计为典型的悬臂梁受力形式，整体有效悬挑长度为13cm，设计阶段按照13kg的额定挂载荷载做受力校核，预留2倍安全系数，足以覆盖日常家用鞋架放置多双日常鞋具的总重量，避免长期使用出现塑性变形或断裂失效。安装端采用双孔位墙面固定设计，两个安装孔沿竖直方向排布，可通过膨胀螺丝直接固定在墙面基层上，相比单孔固定形式能有效抵消悬臂端荷载带来的倾覆力矩，避免托架受载后绕固定点转动，安装时只需保证两个孔位处于同一竖直线，贴合墙面锁紧螺丝即可完成固定，不需要额外的复杂调平工序。托架主体采用镂空式结构设计，在保证整体抗弯截面模量满足受力要求的前提下，尽可能去除非受力区域的材料，既降低了构件自身重量，也减少了3D打印过程中的材料消耗，同时镂空结构不易积灰，日常擦拭清理更加方便。托架悬挑末端做了圆弧过渡处理，避免尖锐棱角剐蹭鞋具或磕碰住户，同时末端设置了适配挂钩的卡位结构，可直接承托挂钩式鞋架的挂杆，让鞋架的荷载直接传递到托架主体结构上，而非全部由挂钩受力，大幅降低挂钩的受力负荷。实际使用时，该托架可直接替代普通挂钩的承重受力环节，将鞋架的竖向荷载通过托架均匀传递到墙面，相比直接用挂钩挂载的形式，整体结构稳定性更强，不会因为鞋架放置重物出现挂钩弯折脱落的问题，适配绝大多数常规尺寸的壁挂式鞋架安装使用，也可拓展用于其他同荷载等级的小型壁挂置物架的支撑固定。
