批量板材钻孔定位专用叶片夹具结构

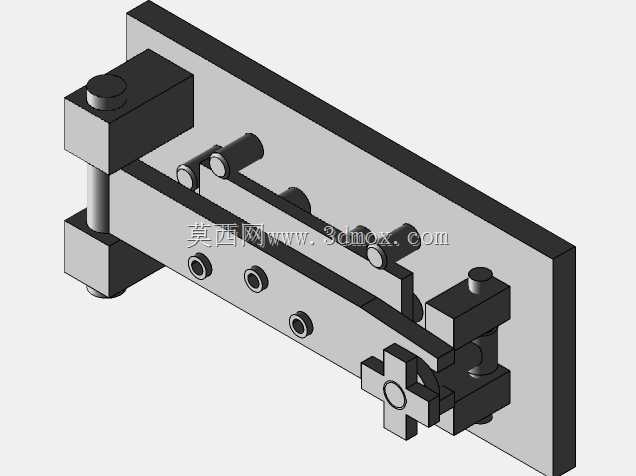

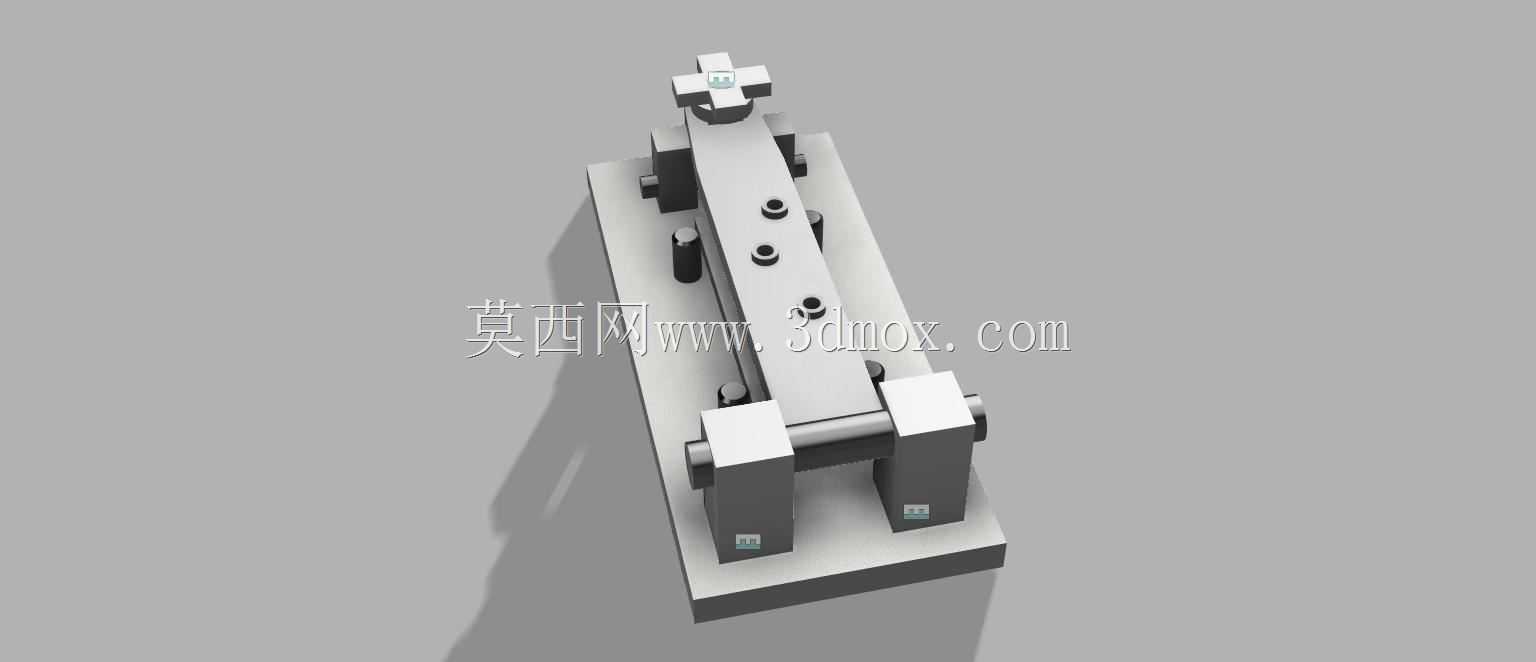

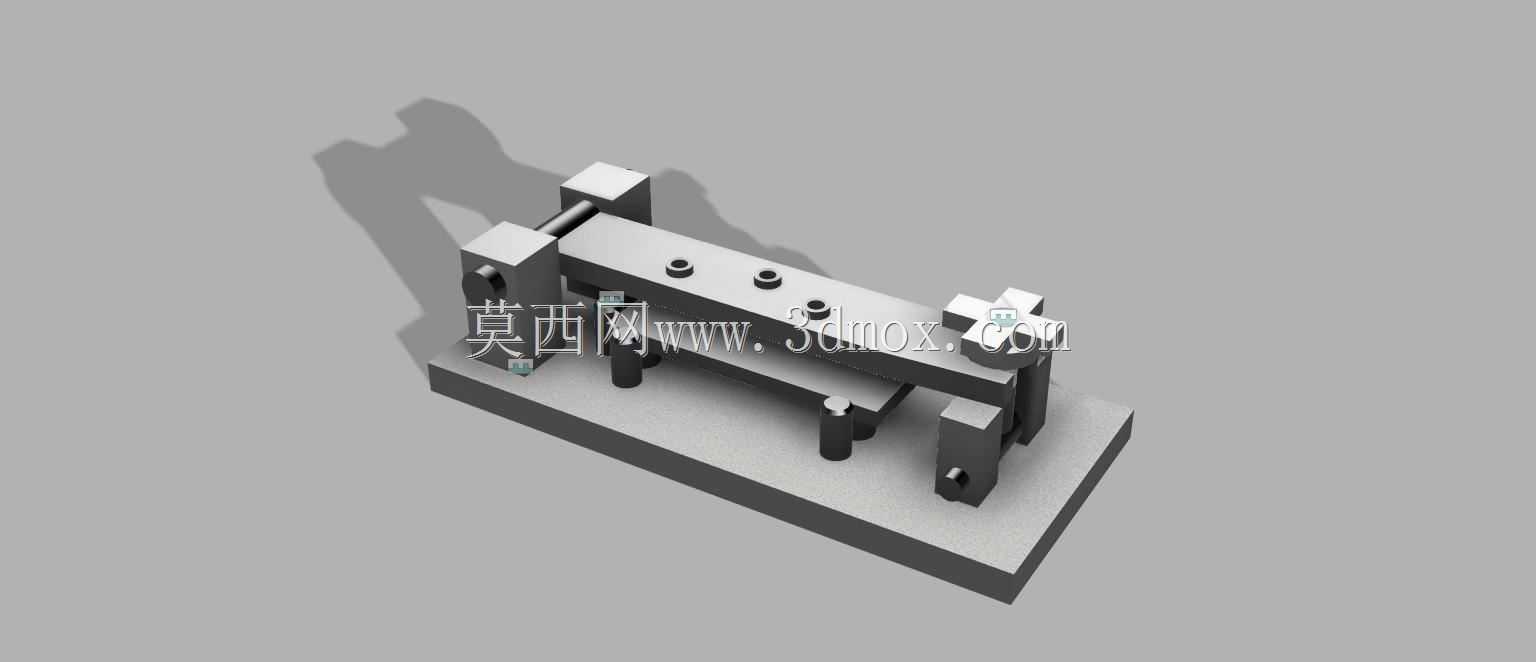

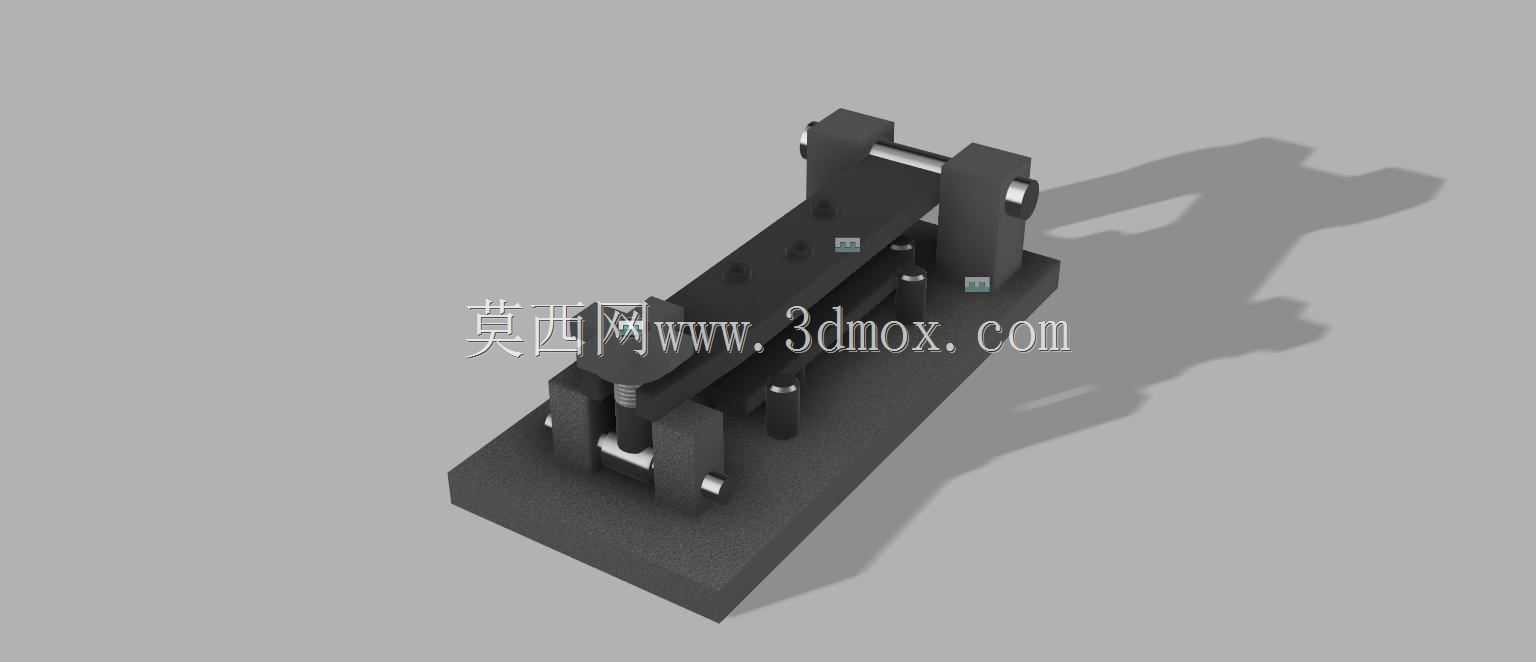

在中小批量钣金件、叶片类板材的钻削加工场景中，工件定位一致性差、装夹效率低一直是制约产线节拍的核心痛点，这款夹具正是针对这类加工需求开发的专用定位装夹结构。从实际使用逻辑来看，该夹具采用底座一体式承载设计，底部为平整矩形安装基面，可直接通过T型螺栓固定在钻床工作台或者专用加工工位台面上，安装边界规整，不需要额外制作过渡连接垫板，适配多数常规钻削设备的工作台装夹尺寸范围。夹具两侧设置有立式支撑座，中间搭载可快速开合的压梁结构，压梁上预留有多个对应钻孔位置的避让孔位，装夹时只需要将待加工板材靠紧底座上的定位挡块，扳动压梁端部的锁紧机构即可完成整排工件的同步压紧，不需要逐个工件调整装夹位置，能保证同一批次所有板材的钻孔位置度偏差控制在极小范围内，完全满足批量生产的精度要求。设计过程中充分考虑了钻削加工的受力特性，压梁与支撑座之间采用圆柱销轴连接，开合动作顺畅无卡滞，锁紧位置设置有耐磨衬套，长期反复装夹也不会出现锁紧间隙过大的问题；底座上设置的多个定位支撑柱，可根据待加工板材的外形尺寸调整支撑位置，适配不同规格的叶片类板材、平板类零件的钻孔装夹需求，不需要更换整套夹具就能覆盖一定尺寸范围内的工件加工。从结构细节来看，压梁上的压紧点均匀分布在钻孔位置的周边，既不会干涉钻头的进给路径，又能保证钻孔位置附近的工件被充分压紧，避免钻削过程中工件出现翘曲、移位，有效减少钻孔毛刺、孔位偏斜等加工缺陷。整套夹具没有复杂的传动结构，所有零部件都采用常规机械加工工艺即可制作，维护保养简单，日常使用只需要定期给连接销轴加注润滑脂、检查锁紧机构的磨损情况即可，不需要专业人员进行复杂调试，非常适合机械加工车间的批量零件钻削工序使用，能大幅降低装夹辅助时间，提升单工序的加工效率，同时保证成批零件的加工一致性，减少后续工序的选配、修整工作量。
