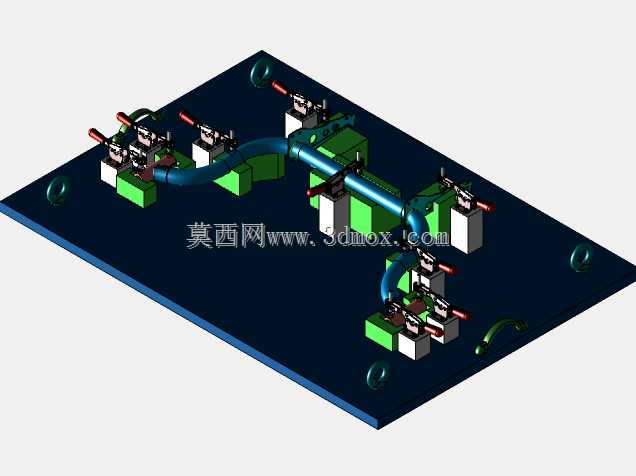

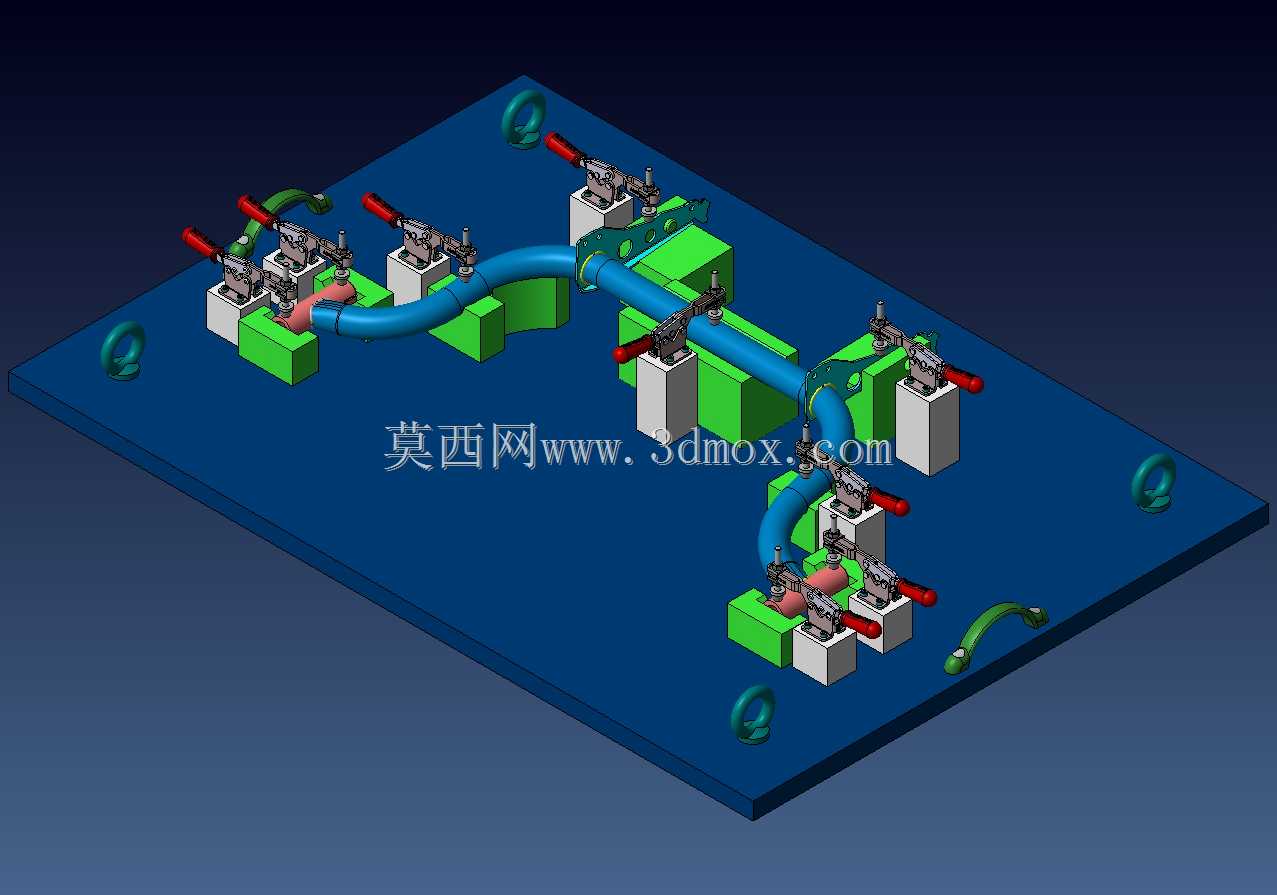

多工位弯管焊接定位夹紧工装

这套工装主要应用于金属管件焊接加工场景，针对多段异形弯管拼接焊接的工序痛点设计，解决传统焊接作业中管件定位偏差、装夹效率低、焊接变形量大的常见问题。在实际生产中，异形弯管的拼接焊接一直是工序难点，弯管自身存在空间弧度，多段对接时同轴度、接口间隙很难靠人工扶持保证，焊接过程中热变形还会进一步拉偏管件位置，最终导致成品尺寸超差、接口错边，后续装配环节需要大量修磨调整，严重拖慢生产节拍。这套工装采用底板作为统一安装基准，底板上预留的吊装环结构方便整套工装在不同焊接工位间转运，也可直接固定在焊接工作台上作为长期作业工位使用。所有定位块、夹紧单元都以底板上的定位销孔、安装螺孔为基准装配，从根源上保证各定位点的位置精度，避免多组件装配带来的累积误差。针对弯管的空间形态，工装设置了多组仿形定位块，定位块的支撑面完全贴合弯管的外圆弧面，每一段弯管都对应至少两个支撑定位点，限制管件的径向窜动与周向转动，确保弯管放置后即可处于预设的空间位置，不需要反复调整对齐。夹紧单元选用快速夹钳结构，分布在每个焊接接口的两侧，夹头压合位置避开焊缝区域，既可以在焊接过程中持续施加夹紧力，抵消焊接热变形带来的管件移位，也不会干涉焊枪的作业路径，工人操作时只需扳动夹钳手柄即可完成装夹与松卸，单工位装夹时间相比传统螺栓压紧结构缩短七成以上。工装的设计充分考虑了人机工程与焊接作业的操作空间，各夹钳的操作手柄都朝向工装外侧，工人站在工装周边即可完成所有装夹操作，不需要探身越过工装主体；相邻定位块之间预留了足够的焊枪操作空间，无论是手工电弧焊还是氩弧焊作业，焊枪都可以顺畅到达每一处焊缝位置，不会出现结构干涉。从安装边界来看，整套工装的底板采用矩形钢板结构，所有功能组件都布置在底板轮廓范围内，没有外伸的突出结构，安装时只需保证底板平面度即可，不需要额外预留周边避让空间，适配常规焊接工作台的安装尺寸。在实际使用中，工人只需将各段弯管依次放置到对应的仿形定位块上，确认接口对齐后依次扳动两侧的快速夹钳完成压紧，即可开始焊接作业，焊接完成后待焊缝冷却至室温再松开夹钳取下工件，能够有效保证各段弯管的相对位置精度，将焊接后的尺寸偏差控制在装配允许范围内，大幅降低后续修配的工作量，同时统一的装夹基准也能保证同批次工件的焊接一致性，适合中小批量异形弯管组件的焊接加工使用。
