推拉式快速压紧拨动式夹钳结构

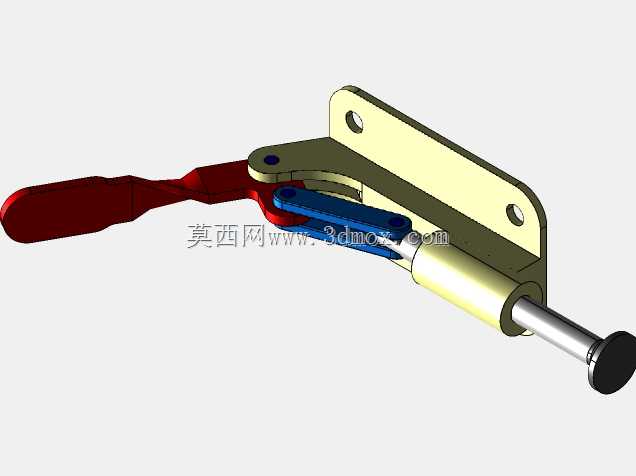

这类推拉式拨动夹是工装夹具领域应用极广的手动压紧元件，常见于焊接工装、装配工位、检具定位场景，也会集成在小型非标自动化设备的手动辅助工位上，用来对工件实现快速压紧与释放，相比螺栓压紧的操作效率能提升数倍，适合需要频繁拆装工件的作业场景。从结构原理来看，该夹钳采用连杆死点锁紧机构，扳动红色操作手柄时，通过蓝色连杆件带动金属推杆做直线伸缩动作，当手柄扳动到锁紧位置时，连杆机构越过机械死点，即便承受工件的反向推力也不会自行松脱，锁紧状态的可靠性完全由机械结构保证，不需要额外的锁止件。设计层面首先考虑的是操作力与锁紧力的匹配，通过调整连杆的铰接点位置，让操作者用较小的扳动力就能在推杆端输出足够的压紧力，同时手柄的操作行程控制在人手舒适的扳动角度范围内，避免操作幅度过大带来的疲劳。安装部分采用带两个安装孔的立式安装座，安装孔的孔距与孔径适配常规的螺栓固定规格，安装座的基准面做了平面度处理，保证安装后夹钳的推杆运动方向与安装基准垂直，不会出现偏载卡滞的问题。推杆端部的压头可以根据实际工件的压紧面形状更换适配的端头，默认的平压头适合压紧平面类工件，如果是圆弧面或者异形面，可以更换对应形状的压头避免压伤工件表面。整个机构的运动副都做了间隙配合设计，铰接位置的销轴与孔的配合公差控制在合理范围，既保证扳动时没有明显的旷量，又不会因为配合过紧导致操作卡涩，长期使用后铰接位置的磨损也可以通过更换销轴快速修复，维护成本极低。在实际工位布置时，需要注意夹钳的安装边界：手柄扳动到全开位置时的外伸尺寸要预留足够的操作空间，避免和周边的工装、工件发生干涉，推杆的伸出行程要匹配工件的压紧高度差，保证锁紧时压头能完全贴合工件表面，不会出现空行程或者压不紧的情况。这类夹钳相比旋转式夹钳的优势在于压紧力的作用方向是直线方向，适合需要沿轴向压紧的工位，不会对工件产生侧向的分力，对于薄壁类工件的压紧也不容易造成工件变形，在电子装配、五金件焊接、木材加工等行业的手动工装里都有大量的成熟应用。
