多关节彩色拼接式机械抓取臂结构

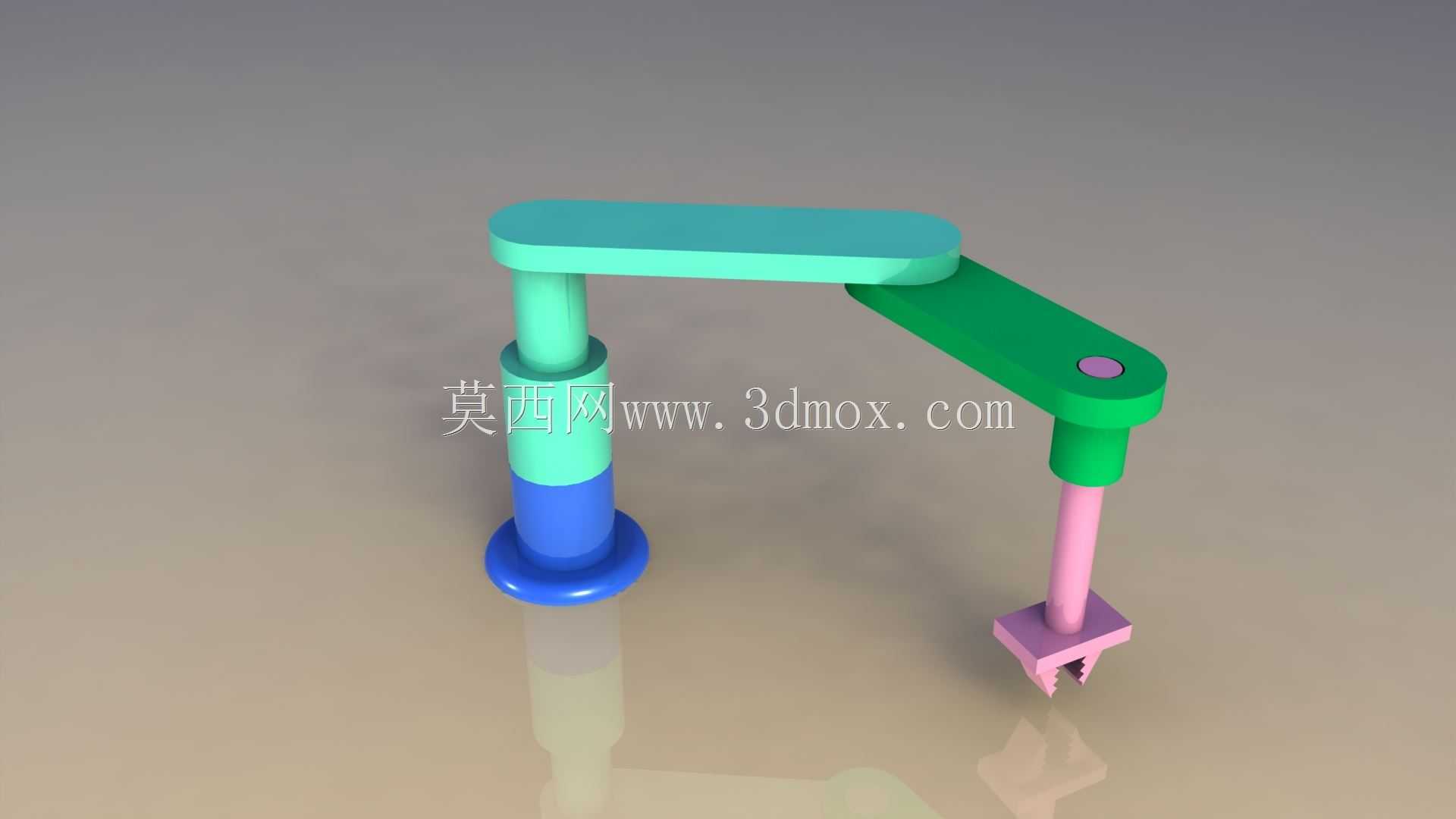

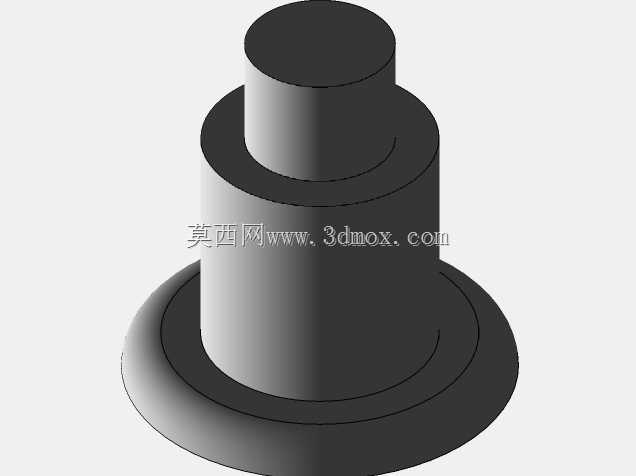

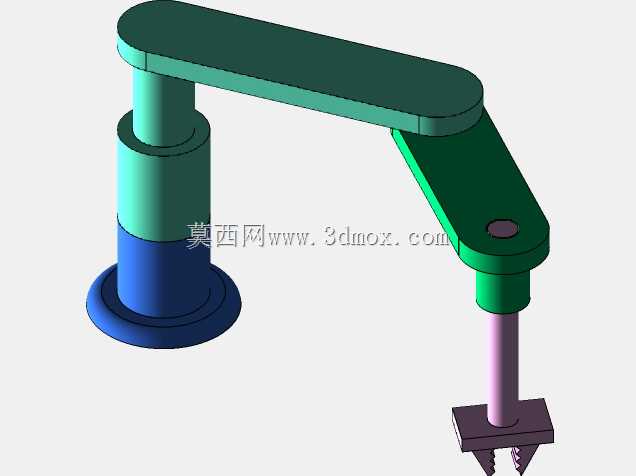

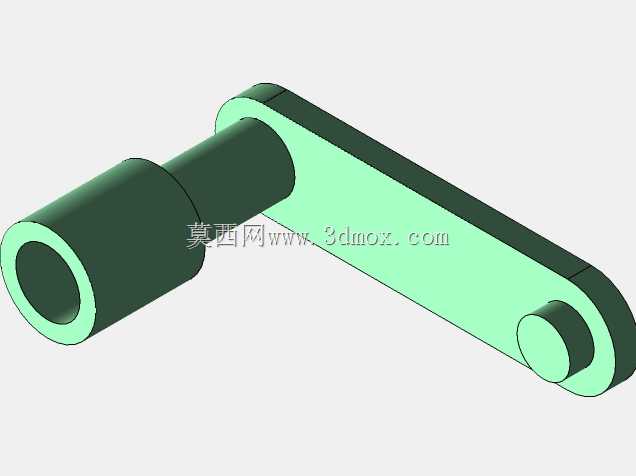

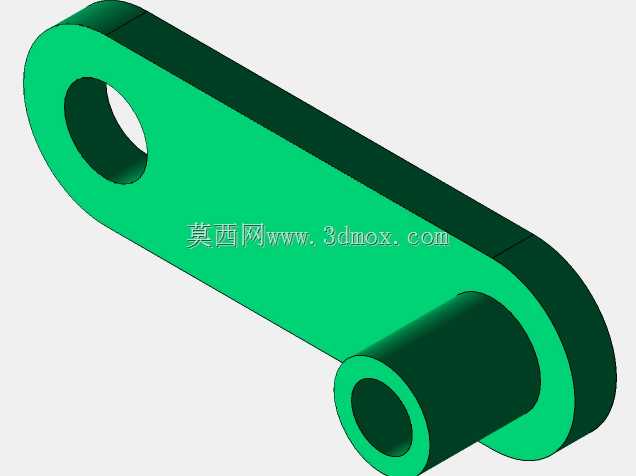

这款多关节机械抓取臂的设计，最初是面向小型工位的上下料、轻载物料转运场景做的结构验证，区别于重载工业臂的厚重构型，整体采用分段拼接式的立柱加摆臂结构，适配桌面级、小范围作业半径的工位需求，比如电子元器件分拣、小型注塑件取件、实验室样本转运这类负载不超过3公斤的作业场景，安装时只需要在工位台面上预留对应底座直径的安装孔位，通过法兰锁紧即可固定，不需要额外做大型混凝土基础，适配现有流水线的快速改造需求。从结构设计逻辑来看，立柱部分做了三段式的直径渐变设计，底部大直径底座承担整体的倾覆力矩抵消作用，中间段做旋转支撑的轴套配合，上段承接水平摆臂的铰接支座，每一段的配合面都预留了密封槽位置，可加装防尘密封圈适配多尘的车间作业环境；水平摆臂采用两段铰接的构型，近端臂和立柱支座做水平方向360度旋转配合，远端臂和近端臂做水平面上的角度摆动，两个铰接位置都预留了阻尼轴或者驱动电机的安装位，既可以做手动调整工位的简易款，也可以加装伺服驱动做自动化点位运动的升级款，不需要重新改动主体结构。末端执行部分采用粉色立柱加夹爪的构型，夹爪做了两瓣式的齿形接触面，针对小型规则或者带轻微弧度的工件都能有足够的抓取摩擦力，末端的升降行程预留了足够的上下活动空间，可适配不同高度的物料台取放需求，不会因为行程不足导致工件剐蹭台面。整个结构的外形边界控制上，完全收拢状态下的占地范围仅和底座直径一致，完全展开后的作业半径可以覆盖以底座为中心的扇形区域，相邻工位布置时不会出现臂体干涉的问题，所有臂段的边角都做了圆角过渡处理，避免作业过程中剐蹭操作人员或者周边设备，铰接位置的销轴都做了防脱设计，长期往复摆动也不会出现销轴窜出脱落的问题。在实际选型适配时，可根据作业场景的负载需求调整各段臂体的壁厚，轻载场景下采用工程塑料材质即可满足强度要求，有一定负载需求的场景可更换为铝合金材质，整体的安装接口都做了通用化设计，末端夹爪也可根据抓取物料的形状更换为吸盘、夹具等不同执行件，不需要改动臂体主体结构，能快速适配不同的作业需求。
