地外天体表壤采集机械臂采样装置

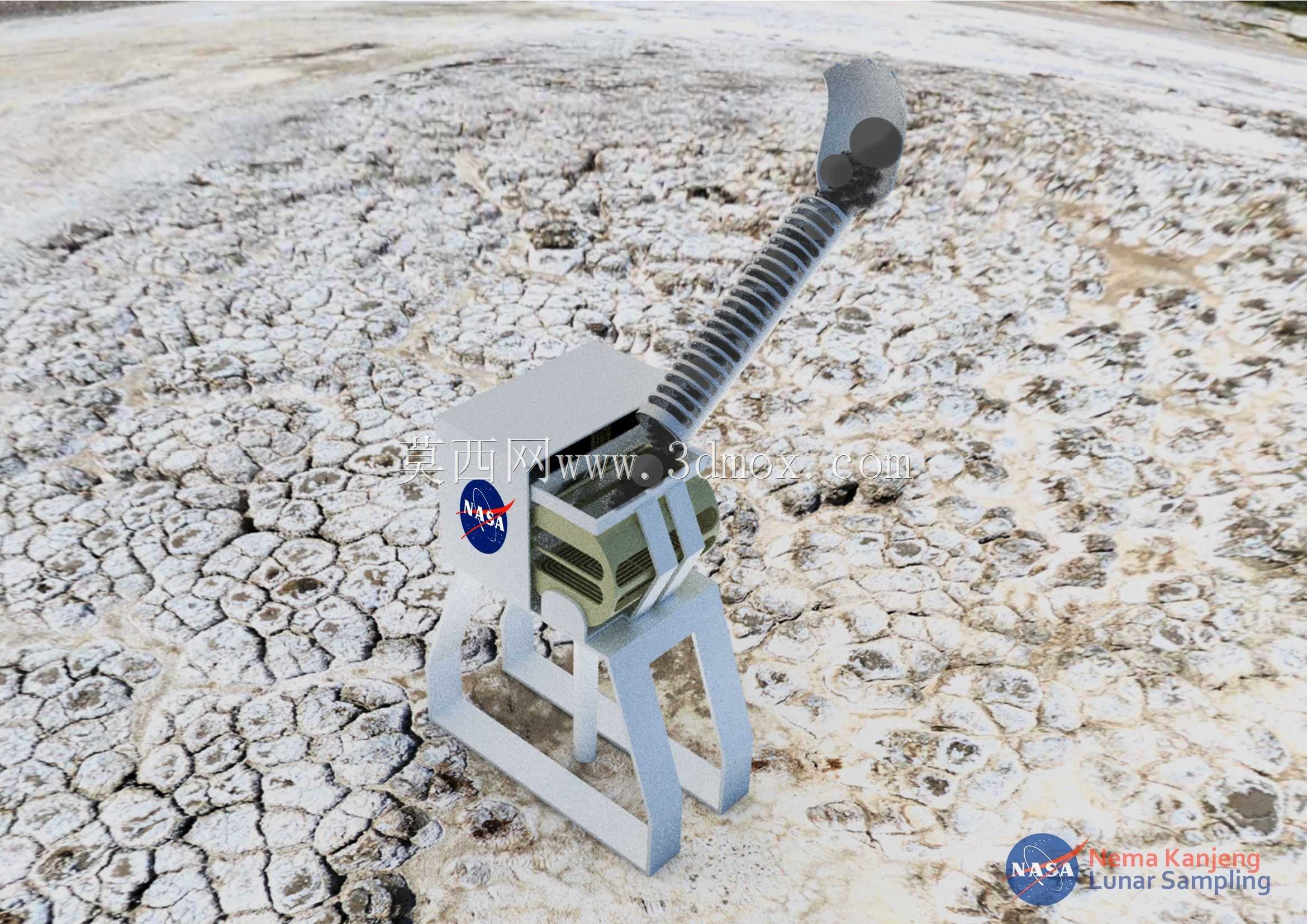

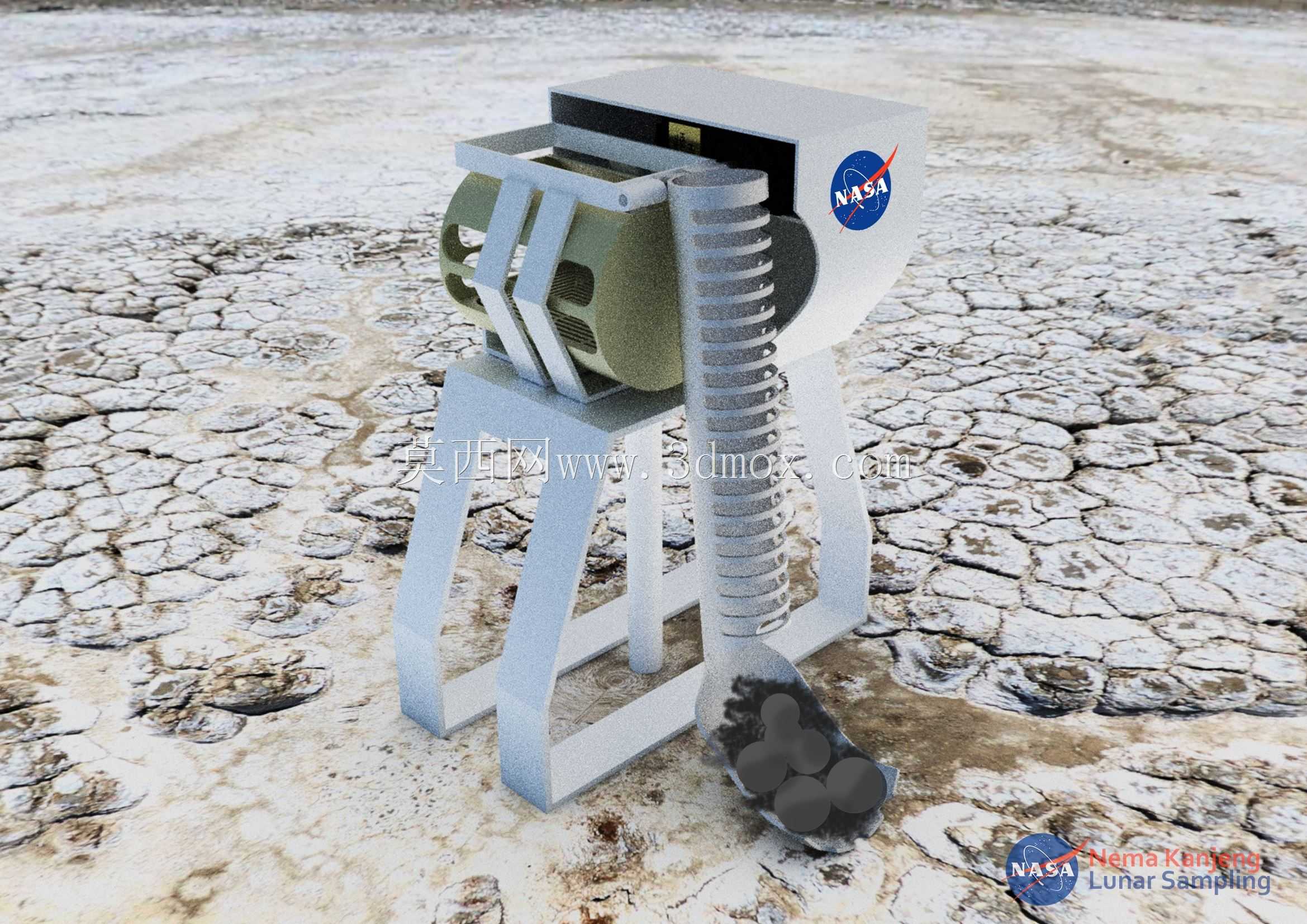

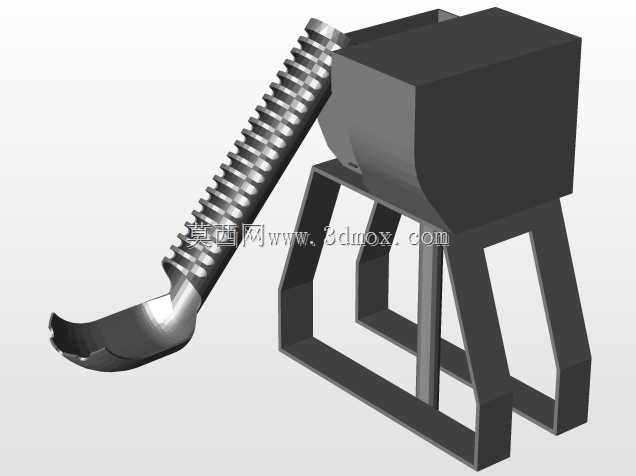

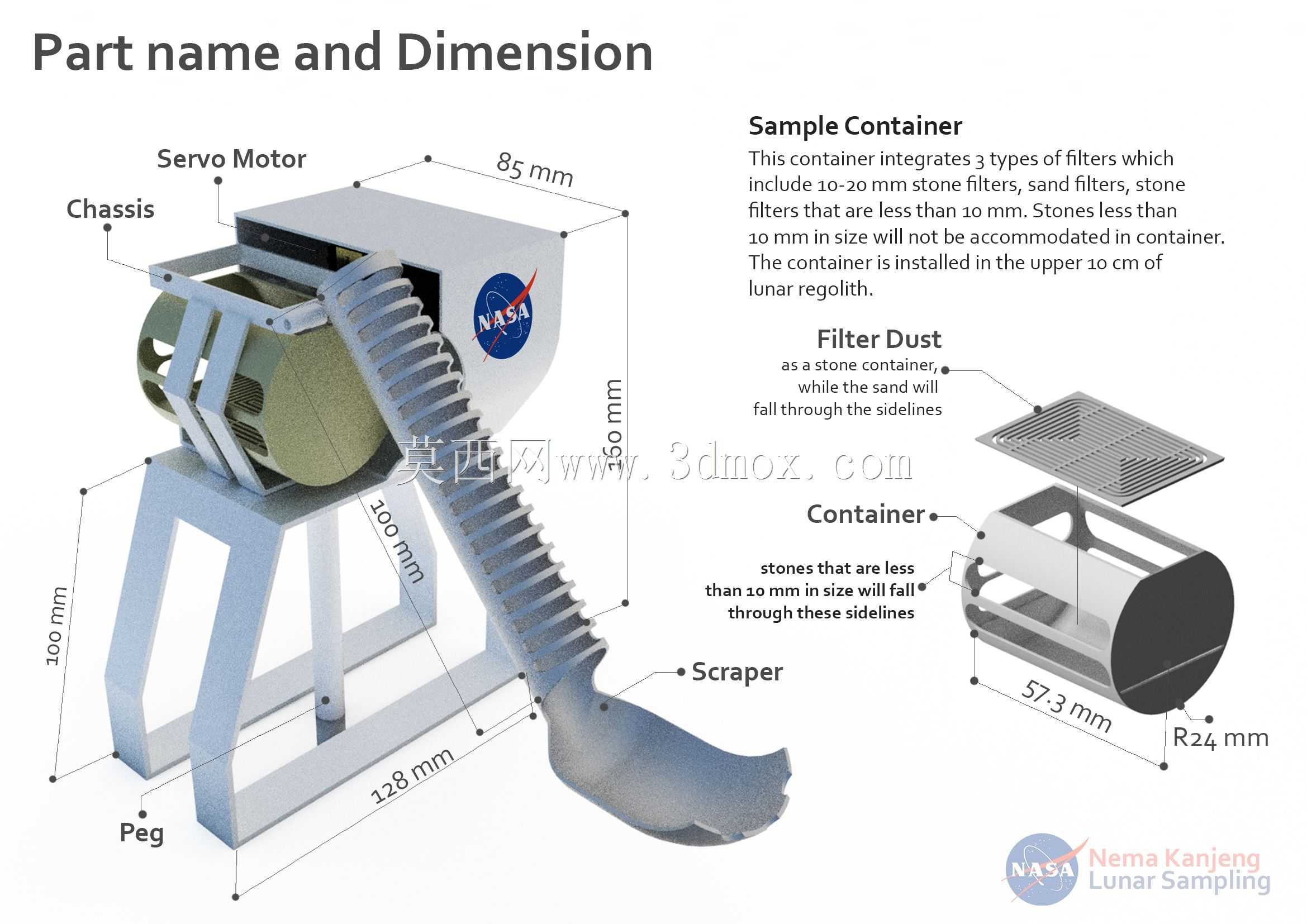

这套采样装置的核心应用场景聚焦于地外天体无人探测任务中的表层月壤采集作业，区别于深层钻取类采样设备，其设计目标是完成天体表面松散风化层的快速定量收集，适配巡视器搭载的轻量化载荷要求，可在低重力、高真空、大温差的极端星表环境下稳定执行采样动作。从功能实现逻辑来看，装置整体分为附着固定单元、机械臂执行单元、样本暂存单元三个核心模块，作业时首先通过底部支架结构完成与巡视器搭载平台的刚性连接，支架采用镂空式框架结构设计，在保证结构刚度满足发射段过载要求的前提下，尽可能压缩整体自重，降低发射载荷成本。机械臂采用分段式波纹防护结构设计，臂体内部集成传动丝杠与驱动组件，外部的波纹护套可阻挡星表浮尘侵入传动间隙，避免月壤颗粒磨损运动副，臂体末端配置勺状采样端头，端头边缘做硬化耐磨处理，可顺利切入压实度较高的表层风化层。整套机构的动作逻辑经过多轮工况验证，当机械臂从初始收纳位置向下摆动至贴附星表位置后，臂体沿自身轴向做进给运动，端头切入表壤完成取料，随后臂体向上抬升，当抬升角度超过60度阈值时，端头内的表壤会在重力作用下滑入与臂体基座连通的样本暂存容器内，整个采样流程无需额外的卸料驱动机构，依靠结构角度与重力配合完成样本转移，大幅降低了电控系统的复杂度与故障概率。从安装边界来看，装置整体采用模块化集成设计，基座预留标准的航天载荷安装接口，可直接适配现有巡视器的载荷安装面，无需对搭载平台做额外结构改造，机械臂在收纳状态下可完全折叠至支架框架内部，整体外包络尺寸紧凑，不会占用巡视器过多的搭载空间，也不会在巡视器行驶过程中与其他载荷产生运动干涉。设计过程中针对月壤的物理特性做了专项适配，采样端头的容积经过精确计算，单次采样可收集满足科研分析需求的定量样本，不会因取料过多导致臂体负载超出驱动电机额定扭矩，也不会因取料过少无法满足样本检测量要求；臂体的摆动角度范围做了机械硬限位设计，避免电控系统故障时臂体过度摆动磕碰星表或巡视器本体，所有运动副的配合间隙均考虑了极端温差下的材料热胀冷缩量，选用的结构材料线膨胀系数匹配度高，不会在高低温交变环境下出现卡滞或间隙过大的问题。这套采样机构的设计思路核心是用最简的机械结构实现可靠的采样功能，尽可能减少电控元件数量，提升极端环境下的作业可靠性，对于星表无人作业设备而言，结构可靠性永远是设计优先级最高的指标，过多的冗余功能反而会提升故障概率，这套装置的动作逻辑全部通过机械结构配合实现，仅需单个驱动电机即可完成全部采样动作，大幅降低了系统的控制难度与功耗需求，适配深空探测任务中能源供给有限、测控延迟高的实际工况。
