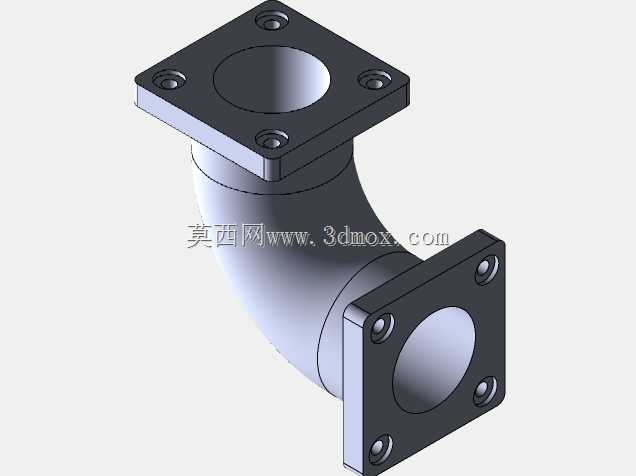

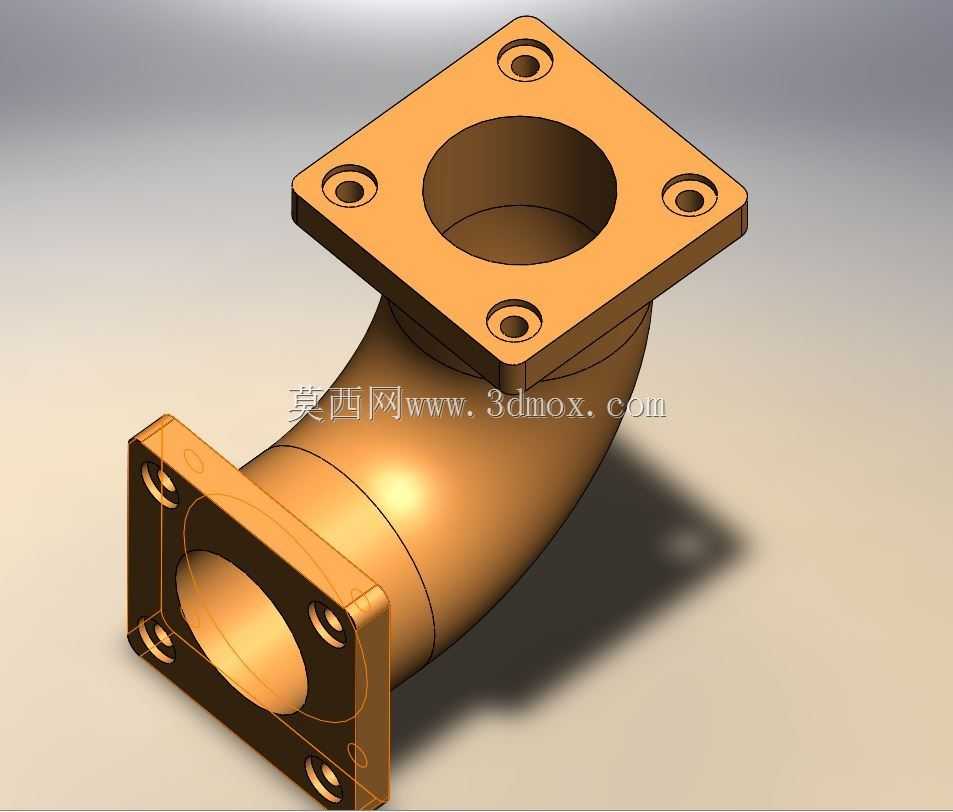

两端带方形法兰的90度弯管接头

在工业管路布设场景中，这类两端带方形法兰的90度弯管是管路转向衔接的核心部件，常见于液压站油路排布、车间压缩空气管路改向、小型流体输送设备的管线连接环节，用来实现垂直相交的两路管路的平滑连通，避免管路直角弯折带来的流阻骤升问题。从实际安装适配性来看，两端的方形法兰各设置四个安装孔，孔位沿法兰中心对称分布，安装时可通过螺栓与对应端的带法兰管路、阀件或者设备接口锁紧，法兰端面可搭配密封垫片实现端面密封，能承受常规低压流体输送的压力要求，适配的管路通径与法兰中心孔尺寸保持一致，弯管段的弯曲半径做了平滑过渡设计，内壁没有突兀的折角，流体经过转向时的紊流情况会大幅降低，减少管路振动与流体冲蚀的影响。设计这类零件时，首先要确定两端法兰的安装面垂直度，因为90度转向的安装精度直接影响对接管路的同轴度，若两个法兰端面的垂直公差过大，安装时会出现螺栓强行对位的情况，长期运行会在焊缝或者法兰根部产生应力集中，甚至出现渗漏或者开裂问题。建模过程中，弯管段的壁厚要保持均匀，避免局部壁厚过薄导致承压能力不足，法兰与弯管的衔接位置做了圆角过渡，消除应力集中的薄弱点，四个安装孔的位置度需要严格控制，保证和对接端的孔位完全匹配，不需要现场扩孔就能完成装配。从安装边界来看，这类弯管占用的空间相比直角硬接接头更小，方形法兰的外形尺寸比同通径的圆形法兰更紧凑，在设备内部狭小的管路布设空间里，方形法兰的安装对位更方便，不需要太大的操作空间就能完成螺栓锁紧，适合在设备内部紧凑布局的管路系统中使用。日常选型时，需要核对两端法兰的安装孔距、通径尺寸、法兰厚度，确认和对接部件的参数匹配，同时要根据输送介质的特性确认弯管的材质适配性，避免介质腐蚀导致管壁减薄失效。
