十字轴式万向节传动结构三维设计

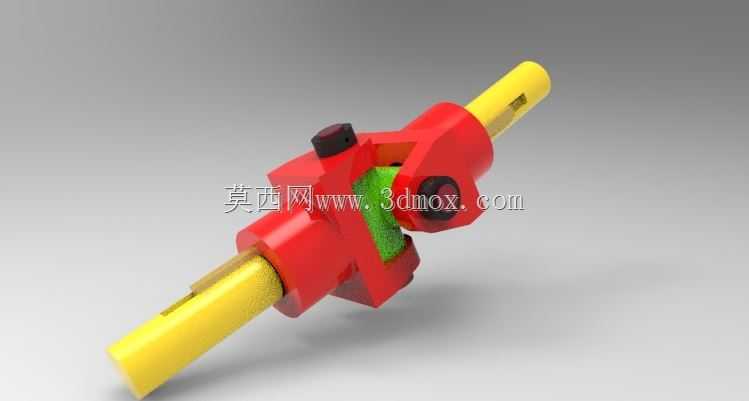

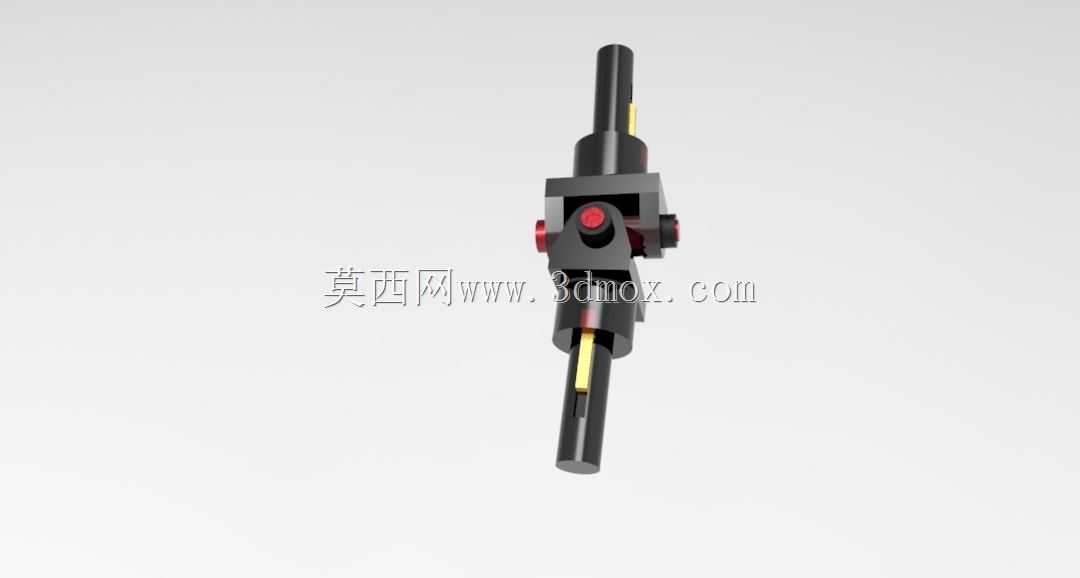

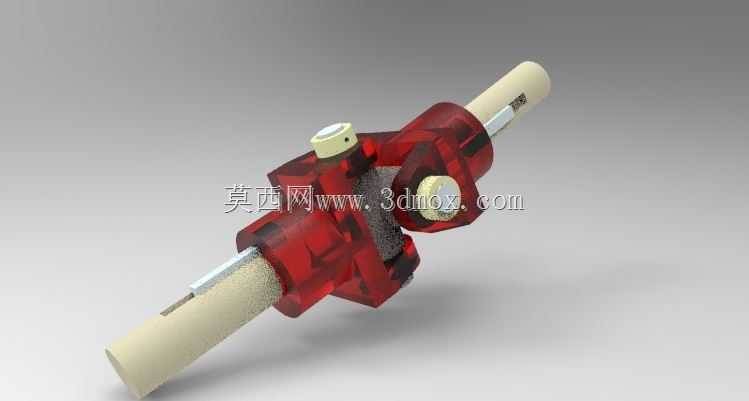

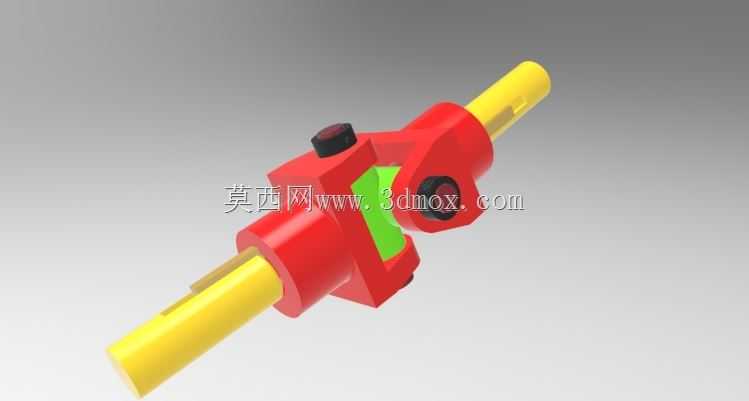

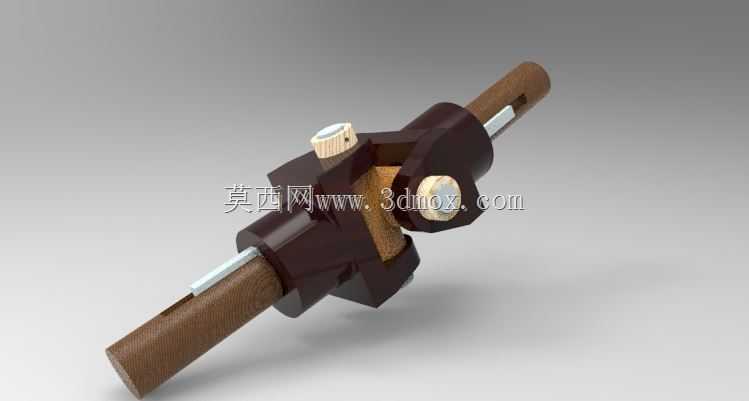

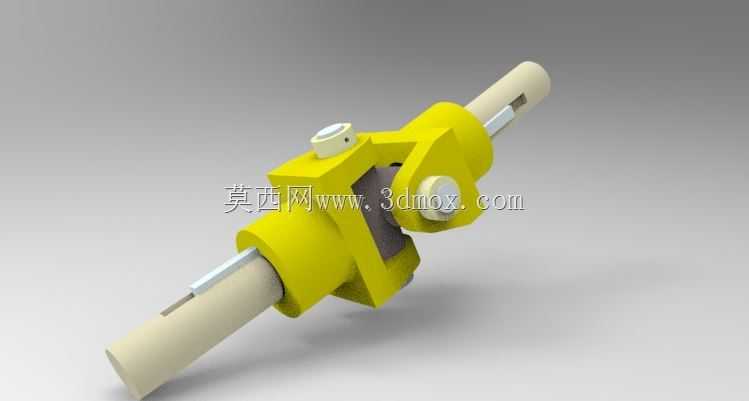

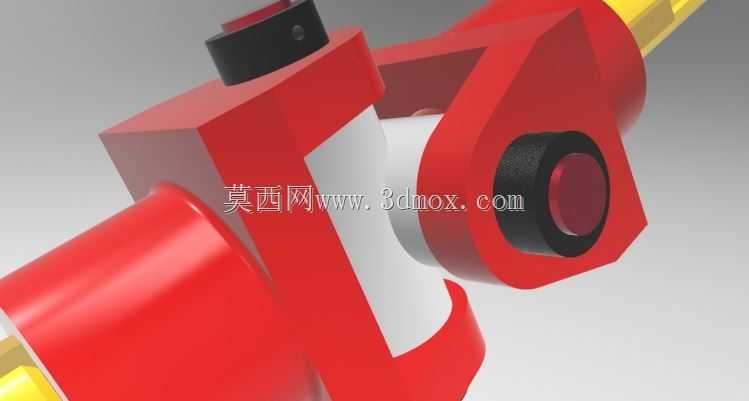

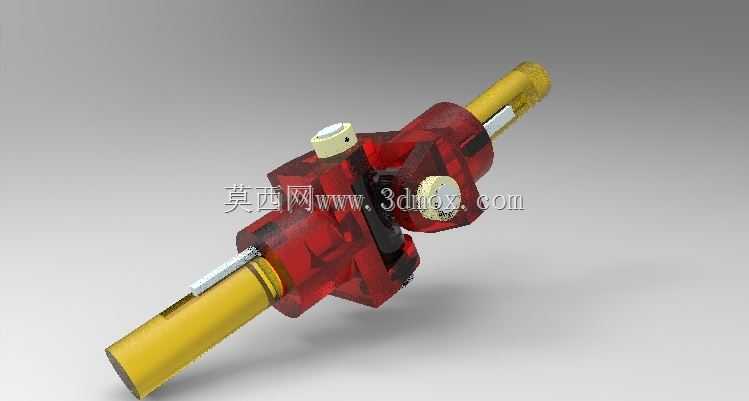

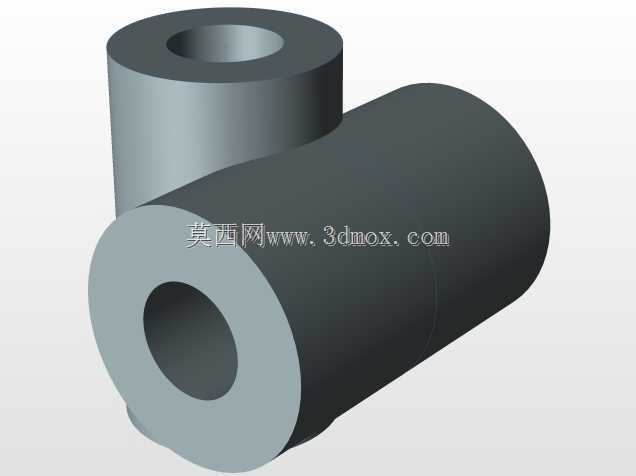

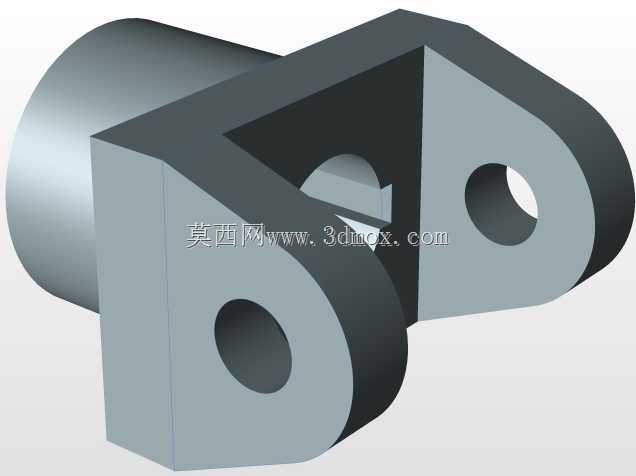

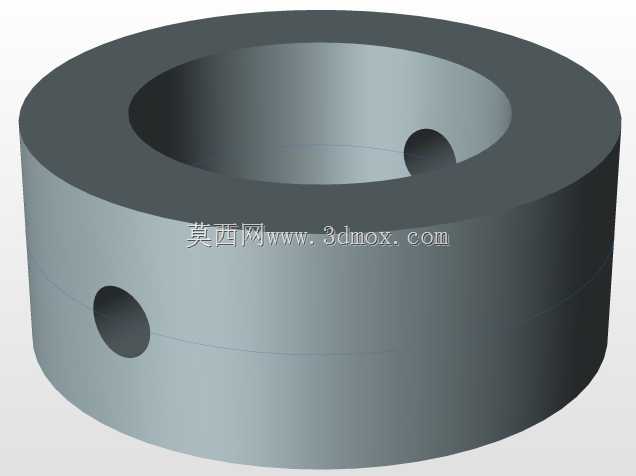

在各类需要变角度传递扭矩的传动链路中，万向节是解决两轴存在空间夹角时动力传输的核心部件，常见于农用机械转向系统、机床进给机构、输送线动力接驳、小型工程机械传动段等场景，能够补偿两轴间因安装误差、工作形变、装配偏差带来的角度偏移，避免传动系统出现卡滞、附加载荷过大的问题。这款万向节采用十字轴铰接式结构，两端轴头为等直径圆柱轴段，轴身预留有键槽安装位，可通过平键与外接传动部件实现周向固定，轴段长度匹配常规传动接驳的安装深度，不会出现轴头过长干涉周边结构、过短导致配合面不足打滑的问题。中间铰接主体采用分体式壳体结构，通过十字轴实现两个方向的角度摆动，铰接位置预留有注油孔位，可定期加注润滑脂降低铰接面磨损，壳体上的紧固螺塞用于封堵十字轴的安装腔，同时可调整铰接副的配合间隙，避免长期使用后出现旷量影响传动精度。设计过程中重点校核了十字轴的受力截面，在额定扭矩载荷下，十字轴轴颈的剪切应力、接触应力均控制在材料许用范围内，壳体的壁厚选取兼顾了结构强度与整体重量，不会出现冗余用料导致的转动惯量过大问题。安装边界上，两端轴头的同轴度在直线传动状态下控制在合理公差范围内，最大允许工作夹角可覆盖常规传动场景的偏角需求，铰接处的摆动间隙经过合理设定，既保证角度补偿的灵活性，又不会因为间隙过大导致传动回程误差超差。轴头与壳体的配合面采用台阶定位结构，装配时可快速实现轴向定位，降低现场装配的调整难度，表面处理可根据使用场景选择发黑、淬火等工艺，提升部件的耐磨性能与防锈能力，适配多粉尘、有轻微腐蚀的工业作业环境。
