Adafruit2458按压式夹具夹结构设计

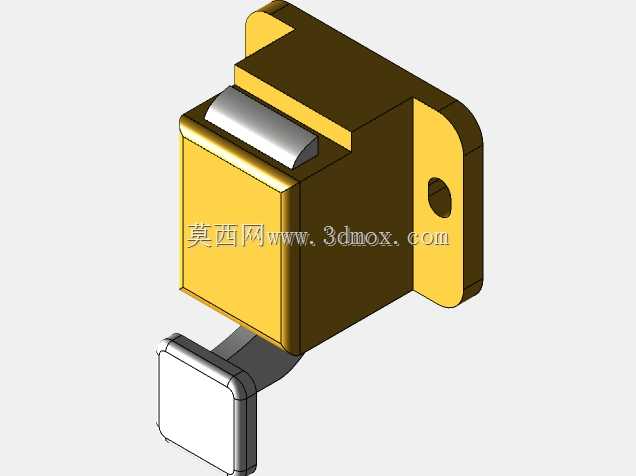

这类按压式夹具常出现在小型电子测试工装、桌面级DIY工位、3D打印工件临时定位场景中，核心作用是通过按压触发的锁止结构快速完成工件的压紧与释放，相比螺纹旋紧类夹具操作效率更高，单手即可完成装夹动作，适合需要频繁更换工件的轻载定位工位。从结构上看，该夹具采用侧装法兰固定方式，安装耳上预留单孔位，可通过单颗螺栓完成基座固定，安装边界紧凑，基座主体为方块式结构，侧向伸出的按压拨杆操作行程短，拨杆末端做了圆角过渡处理，避免操作时划伤手部，前端的压头为平面接触形式，接触面积适中，不会在软质工件表面留下过深压痕。设计时优先考虑了操作的便捷性，锁止结构集成在基座内部，外部无多余突出零件，避免工位上的线材、小零件卡入结构缝隙，压头与基座之间的联动结构做了限位设计，按压到行程终点后自动锁止，再次按压即可释放压头，整个动作行程控制在小范围内，不会占用过多工位操作空间。在实际选型应用中，这类夹具适合压紧力需求不大的场景，比如PCB板测试时的板边固定、小型塑料件的粘接定位、线材焊接时的临时固定，安装时需要注意固定面的平面度，若安装面倾斜会导致压头下压时出现偏斜，影响压紧效果，压头的伸出长度可根据实际工件厚度做小幅调整，适配不同高度的工件装夹需求。结构建模时还原了内部的联动间隙，各活动零件之间预留了合理的装配公差，避免实际生产装配时出现卡滞，基座的安装孔位做了沉台设计，螺栓安装后头部不会突出安装面，保证夹具安装后与安装面完全贴合，不会出现晃动。压头与拨杆的受力部位做了局部加厚处理，长期反复按压不会出现结构断裂，整体外形做了倒角处理，没有尖锐棱角，符合工位操作的安全要求，在小型自动化设备的上下料工位，也可将这类夹具作为临时定位机构使用，配合气缸推送完成工件的快速装夹定位，适配薄型工件、小型电子元器件的装夹需求，不会因为压紧力过大造成工件变形。
