起重机用重型起重吊钩结构设计

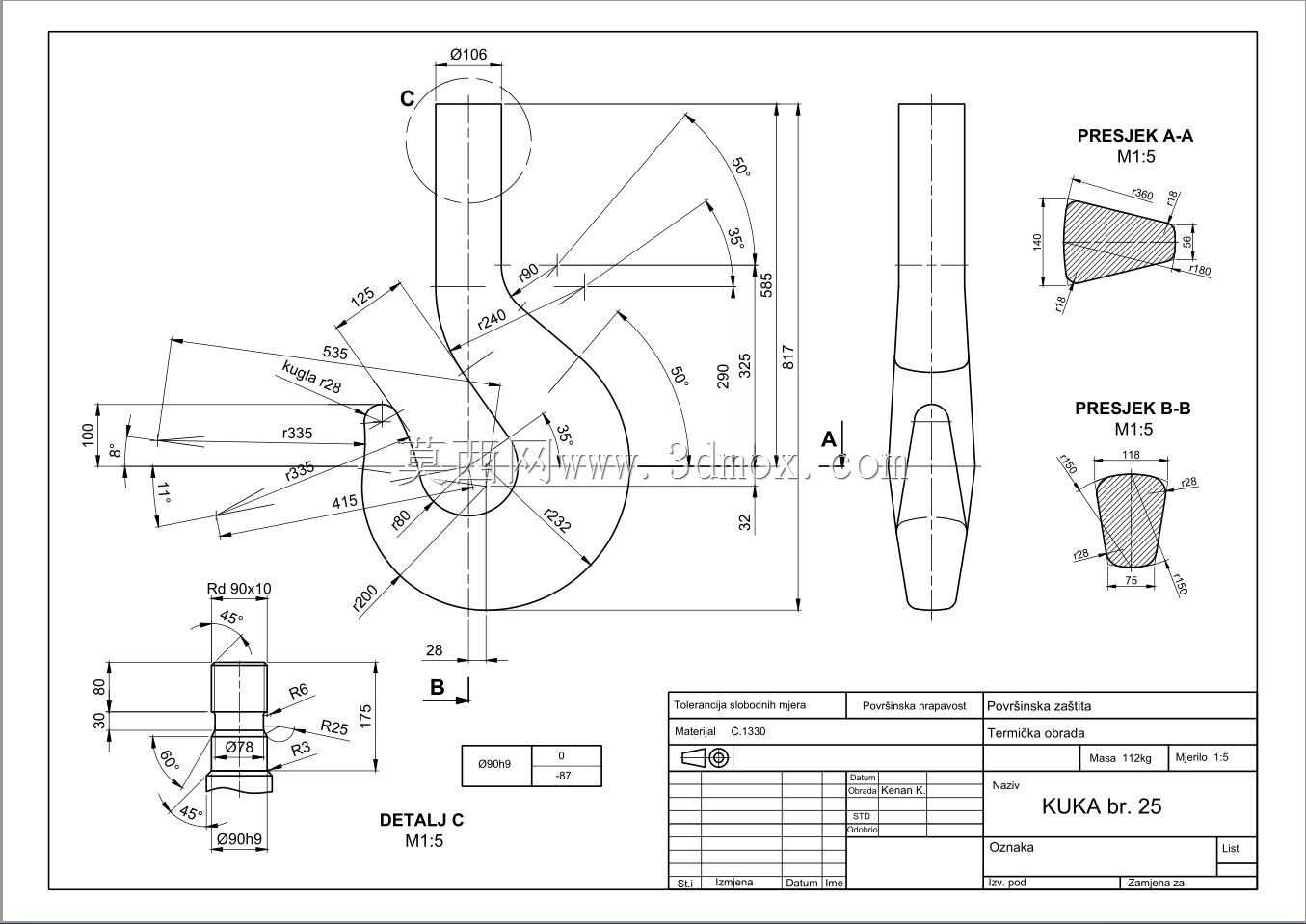

作为起重作业里直接承载吊重的核心受力构件，吊钩的结构合理性直接关系到现场作业的载荷传递可靠性与操作安全性，这类构件广泛应用在桥式起重机、门式起重机、汽车吊、履带吊以及各类起重提升设备的取物端，是散货吊装、设备转运、重型构件安装场景里不可或缺的末端执行部件。从结构设计逻辑来看，该吊钩采用整体锻造式曲钩结构，钩身的曲率半径沿载荷传递路径做渐变过渡，避免直角或小半径转折带来的应力集中问题，钩头位置设置的封闭圆弧段可在吊索、吊环挂接后形成自限位效果，防止作业过程中吊具滑脱。钩身上部的直柄段设置有标准外螺纹结构，用于和吊钩横梁、推力轴承组件配合安装，螺纹段末端的定位轴颈可匹配防松锁紧结构，避免起升、变幅过程中吊钩出现转动松脱风险。从图纸标注的尺寸边界来看，钩身最大外廓尺寸满足对应额定起重量下的载荷力矩要求，钩腔的开口尺寸适配常规直径的钢丝绳吊索、卸扣等配套吊具，安装段的螺纹规格与轴颈尺寸可直接匹配同吨位级别的吊钩组装配尺寸，无需额外做结构改制即可完成换装。设计过程中针对钩身的危险截面做了专门的结构强化，钩鼻位置、钩身曲率最大的受拉段均通过截面尺寸渐变提升承载能力，剖面视图中可见钩身截面采用椭圆过渡结构，相比等直径圆钢截面可在同等自重下获得更高的抗弯、抗扭性能，同时降低吊索挂接时的接触应力，减少吊索的磨损速率。钩身表面的加工精度要求适配起重作业的重载工况，螺纹段的配合精度满足锁紧定位要求，非配合面的锻造表面经处理后可消除表层应力集中缺陷，整体结构无多余的工艺凸台或冗余结构，在保证额定承载能力的前提下尽可能控制自重，降低起重设备的无效载荷占比。在实际应用场景中，这类吊钩可配合动滑轮组组成完整的吊钩总成，适配不同起升高度的作业需求，钩身的曲面设计可保证吊重载荷沿钩身轴线均匀传递，避免偏载带来的局部应力过载，上部的连接结构可兼容防脱棘爪的安装，进一步提升吊装作业的安全冗余，满足常规工矿场景下的重载起重作业需求。
