双轮起重吊钩组件三维结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265627

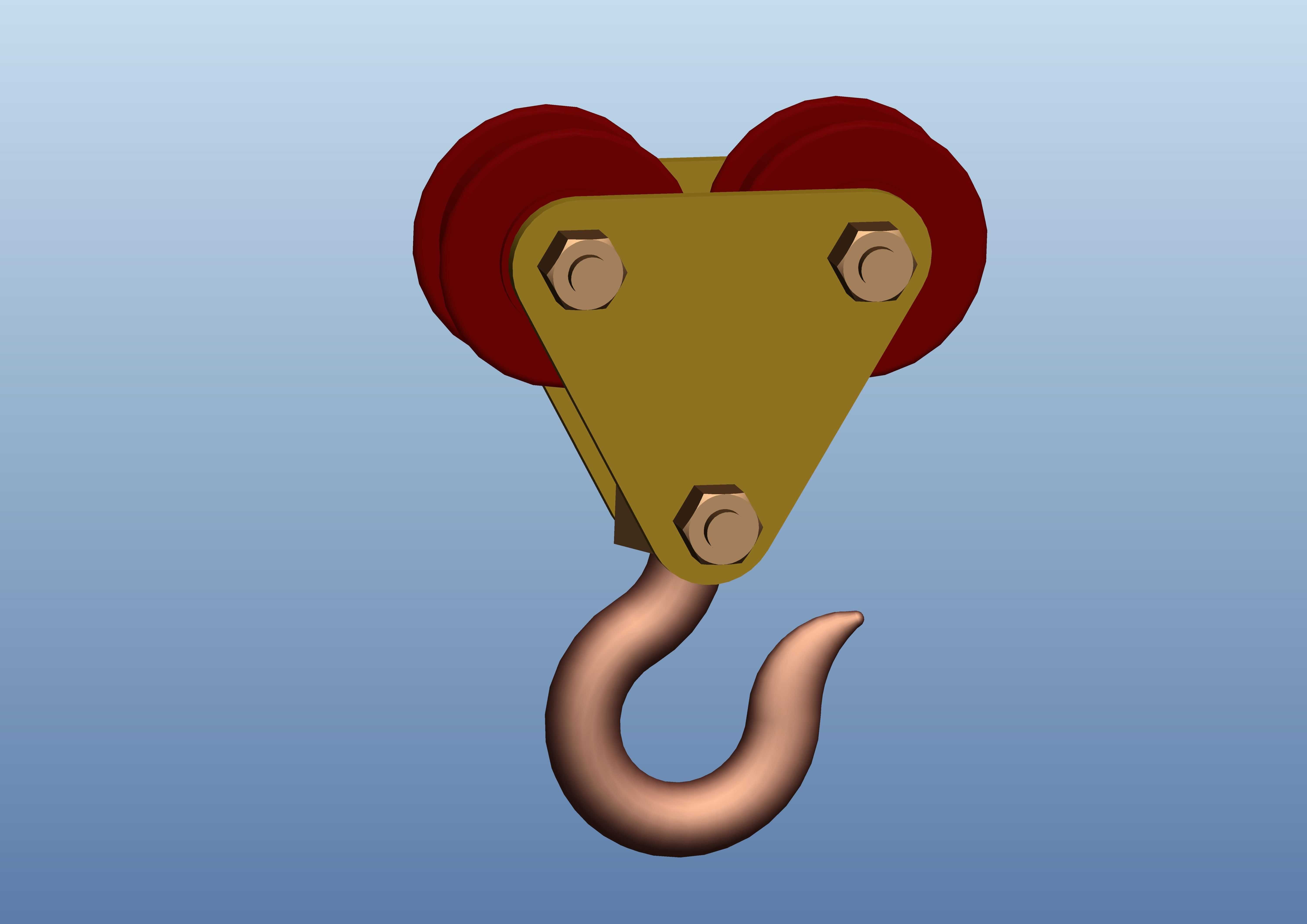

  • 双轮起重吊钩组件三维结构设计

这款吊具组件常配套在中小型桥式起重机、门式起重机的起升机构末端,也可适配手动葫芦、电动葫芦作为取物承载部件,在车间物料转运、仓储货场装卸、轻型设备吊装场景中承担负载抓取与传递的核心作用,区别于普通单轮吊钩,双轮结构的设计能更好分散钢丝绳受力,降低单根绳的载荷占比,同时减少钢丝绳与滑轮槽的偏磨角度,延长钢丝绳使用寿命。从结构设计逻辑来看,上部三角型承载板采用对称式布局,两个滑轮分别通过六角螺栓轴固定在承载板上部两个角位,吊钩则通过铰接轴安装在承载板下部角位,三点式受力布局让整体载荷传递路径更直接,不存在额外的弯矩附加,承载板的厚度根据额定起重量匹配,螺栓轴采用台阶轴设计,既保证滑轮的转动间隙,又能通过轴肩实现轴向定位,避免滑轮窜动。滑轮采用轮缘包覆设计,轮槽弧度匹配常用6*19、6*37规格的起重钢丝绳,槽底圆弧半径略大于钢丝绳半径,防止钢丝绳出现卡阻、硬弯折的问题,吊钩部分采用标准曲钩构型,钩尖处做了防脱挡边的预留位,实际使用时可加装防脱棘爪,避免吊装过程中吊索滑脱。安装边界方面,该组件上部两个滑轮的中心距根据额定起重量对应的钢丝绳偏角要求设定,保证吊钩处于最低工作位置时,钢丝绳与滑轮槽的偏角不超过规范允许的5度,避免钢丝绳脱槽;吊钩的铰接点到滑轮中心的垂直距离,预留了钢丝绳缠绕后的运动空间,不会出现钢丝绳与吊钩本体干涉的情况。设计过程中需要重点校核承载板的拉应力、螺栓轴的剪切应力与弯曲应力,同时要验算吊钩钩身的拉伸与弯曲复合应力,所有铰接部位都预留了润滑脂加注通道,保证长期转动过程中的磨损可控,滑轮与承载板之间加装了耐磨衬套,减少转动过程中对承载板本体的磨损,后期维护仅需更换衬套即可,无需整体更换承载板。实际选型时,需要匹配对应起升机构的钢丝绳直径、额定起升重量,同时确认吊钩的开口尺寸适配常用吊索具的挂接需求,双轮的布局也让该组件可适配双联卷筒的起升机构,保证吊钩升降过程中不会出现水平偏移,起升动作更平稳,对于大起升高度的作业场景,这种双轮结构还能有效减少钢丝绳的扭转应力,降低吊重旋转的风险。
