3D打印机电机线缆防护镂空固定座

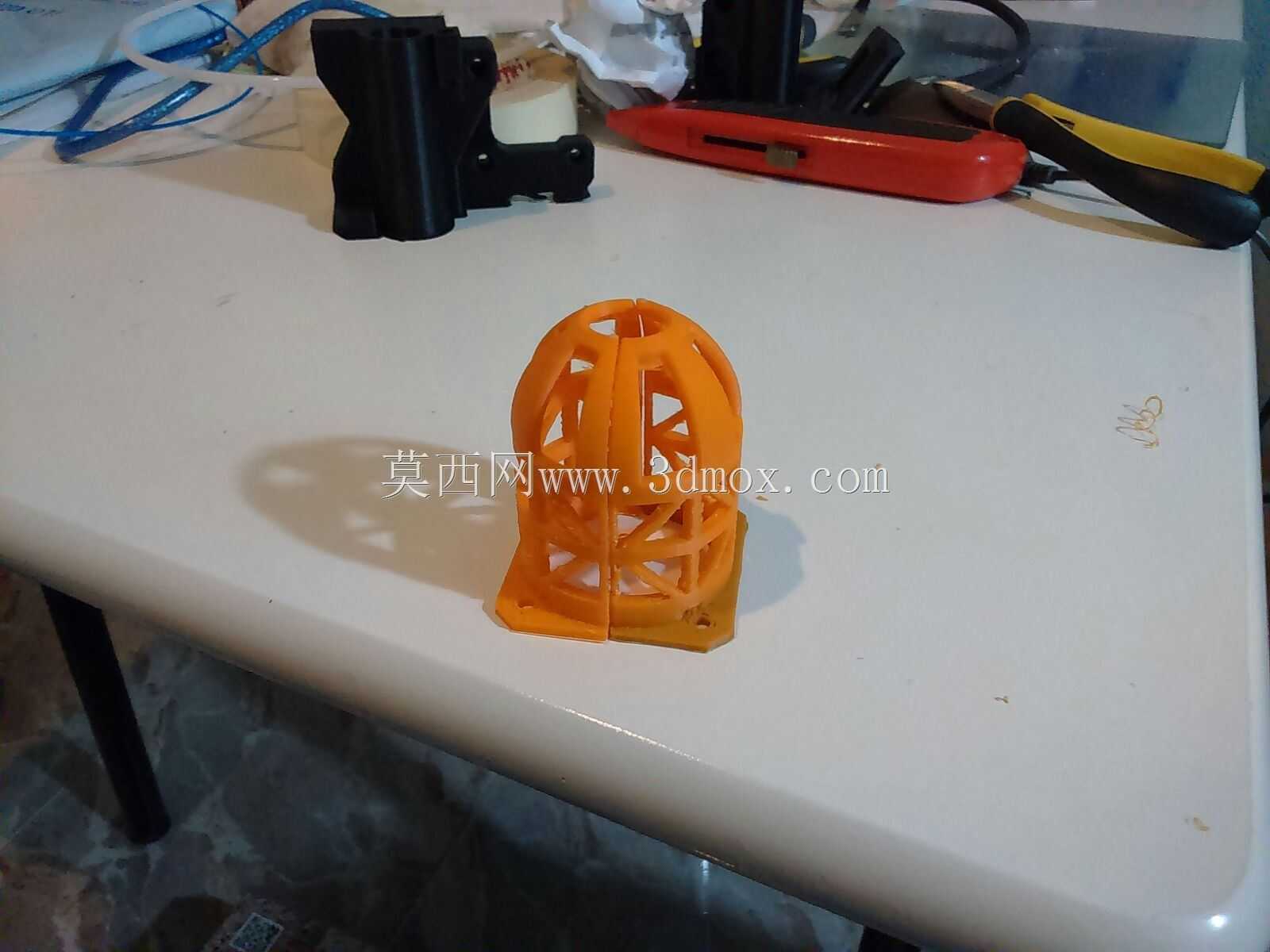

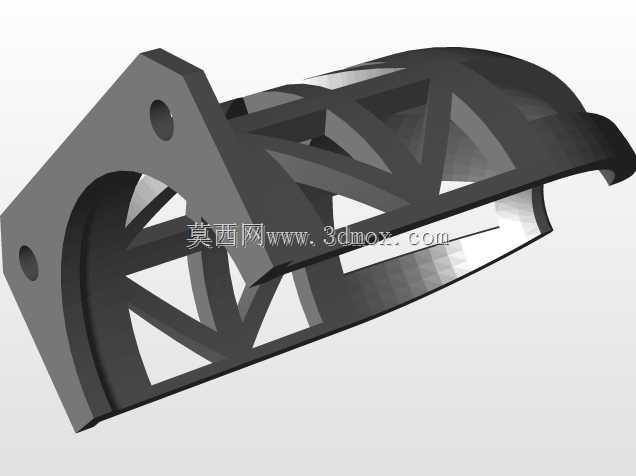

日常桌面级FDM3D打印机运行过程中，挤出机端的电机线缆会随打印头做X、Y轴往复快速移动，长期拖拽、弯折加上打印平台附近的高温余温影响，线缆外层绝缘皮很容易出现磨损、开裂，甚至内部线芯断裂的情况，轻则触发电机丢步、打印断料错位，重则造成电机短路烧毁，这类故障在长期高频运行的设备上十分常见，很多运维人员往往要等到设备报错停机才会发现线缆已经破损，既耽误生产进度，又增加了配件更换成本。这款防护构件正是针对这类走线痛点设计，安装位置对应打印机挤出端电机的线缆出线侧，整体采用笼式镂空结构，没有做全封闭的厚重壳体，一方面能大幅降低构件自身重量，避免给运动中的打印头增加额外负载，保证打印头移动的响应速度与定位精度，不会因为加装配件造成打印振纹、层纹错位等问题；另一方面镂空的栅格结构可以让线缆周边的空气正常流通，带走电机运行和打印平台辐射的热量，避免线缆长期处于密闭高温环境加速绝缘层老化。构件底部设计了带安装孔的法兰式固定基座，安装时可以直接通过螺丝固定在电机端的原有安装位上，不需要对设备原有结构做打孔、裁切等二次改装，基座的安装孔位完全匹配对应型号电机的端面螺孔间距，安装后不会出现偏移、晃动的情况，线缆从构件内部的笼腔穿过时，笼体的弧形过渡筋条会把线缆的弯折半径约束在安全范围内，避免打印头移动到极限位置时线缆出现小角度死折，同时筋条的圆滑边缘不会刮伤线缆外层绝缘皮。从结构设计来看，整个构件的壁厚做了均匀化处理，既保证了安装后的结构强度，不会因为打印头长期移动产生的震动出现开裂、断裂，也适配FDM工艺的打印要求，打印过程中不需要添加大量支撑，打印完成后仅需简单去除少量支撑毛刺即可投入使用，构件的内部空腔预留了足够的走线空间，除了电机动力线之外，还可以同时容纳限位开关线、加热头测温线等多根随动线缆，把原本散乱的多股线缆收拢在防护腔内，避免多根线缆互相缠绕、勾挂到设备其他结构件。实际使用中，这类防护构件能大幅降低随动线缆的故障概率，减少设备日常运维的频次，尤其适合长时间连续运行的桌面级打印设备，不管是设备原厂做配件升级，还是用户自行打印改装，都能快速完成安装适配，有效延长线缆的使用寿命，降低设备运行的故障风险。
