3D打印校准用镂空框架内置球体结构件

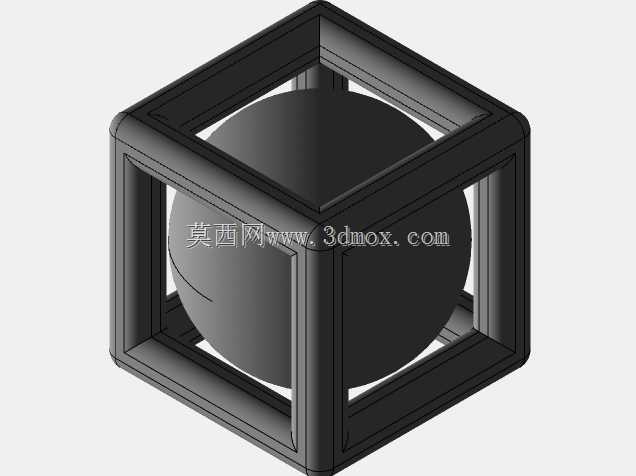

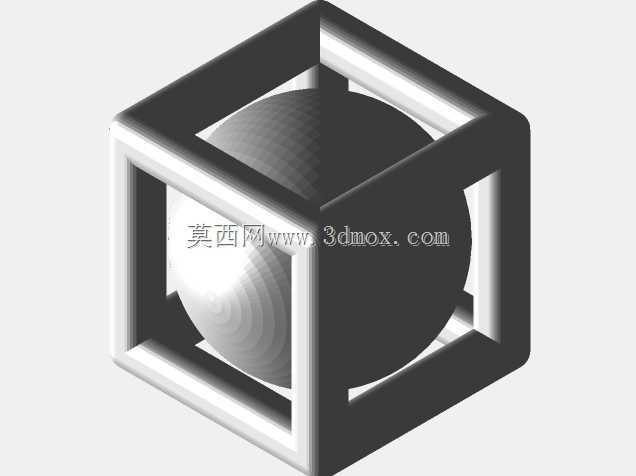

在桌面级FDM3D打印的日常作业流程中，设备参数校准是保障成型件尺寸精度、结构完整性的核心前置环节，这款镂空框架内置球体的结构件，正是针对打印前多维度参数校验需求设计的专用测试工装。从结构设计逻辑来看，外部采用等截面棱边拼接成正立方体镂空框架，所有棱边的截面尺寸保持一致，框架的六个面均为完全通透的方形开口，既能够减少打印过程中的支撑材料用量，也可以直观观察不同方向悬垂结构的成型质量，避免封闭结构遮挡成型缺陷。框架内部居中放置一个完整球体，球体与框架各面内壁的间隙保持均匀一致，该间隙尺寸经过反复验证，既不会因为间隙过小导致打印过程中球体与框架内壁粘连，也不会因为间隙过大削弱校准的参考价值。在实际打印测试场景中，这款校准件可以同时完成多项参数的校验：通过观察立方体框架棱边的直线度，可以校验X、Y、Z三个运动轴的同步带张紧度、导轨平行度是否符合要求，若棱边出现波纹、歪斜或者层纹错位，就能对应调整对应轴的运动参数；通过观察框架边角的成型质量，可以校验喷头温度、挤出流量是否匹配当前耗材，若边角出现翘曲、堆料或者缺料，就能针对性调整热床温度、挤出倍率参数；通过观察内部球体的表面光洁度、圆度以及球体与框架的间隙均匀度，可以校验打印过程中的回抽参数、运动加速度设置是否合理，若球体表面出现拉丝、椭圆变形或者与框架粘连，就能对应调整回抽距离、打印速度以及加速度阈值。从安装与使用边界来看，这款校准件的整体外轮廓尺寸适配绝大多数桌面级3D打印机的成型平台，打印时无需额外加装专用夹具，直接放置在热床中心位置即可完成调平测试，整体打印耗时控制在常规测试件的合理区间内，不会占用过多的设备生产时间。不同于单一维度的测试模型，这款结构件将框架结构与内置球体结合，一次打印即可覆盖轴运动精度、挤出稳定性、悬垂成型质量、间隙控制精度等多项核心校准需求，能够帮助操作人员快速排查设备参数问题，减少后续正式打印工件的报废率，尤其适合设备更换耗材、更换喷头或者长期停机后重启时的参数校准使用，在小批量定制打印、创客研发打样、教学实训等场景下都具备很高的实用价值。
