户外测风用金属桁架式气象监测桅杆

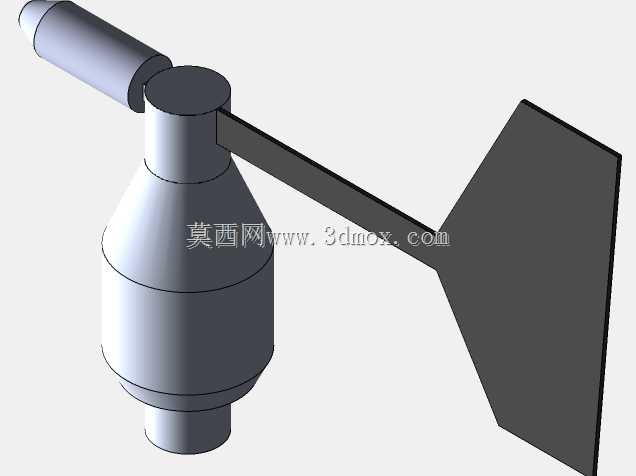

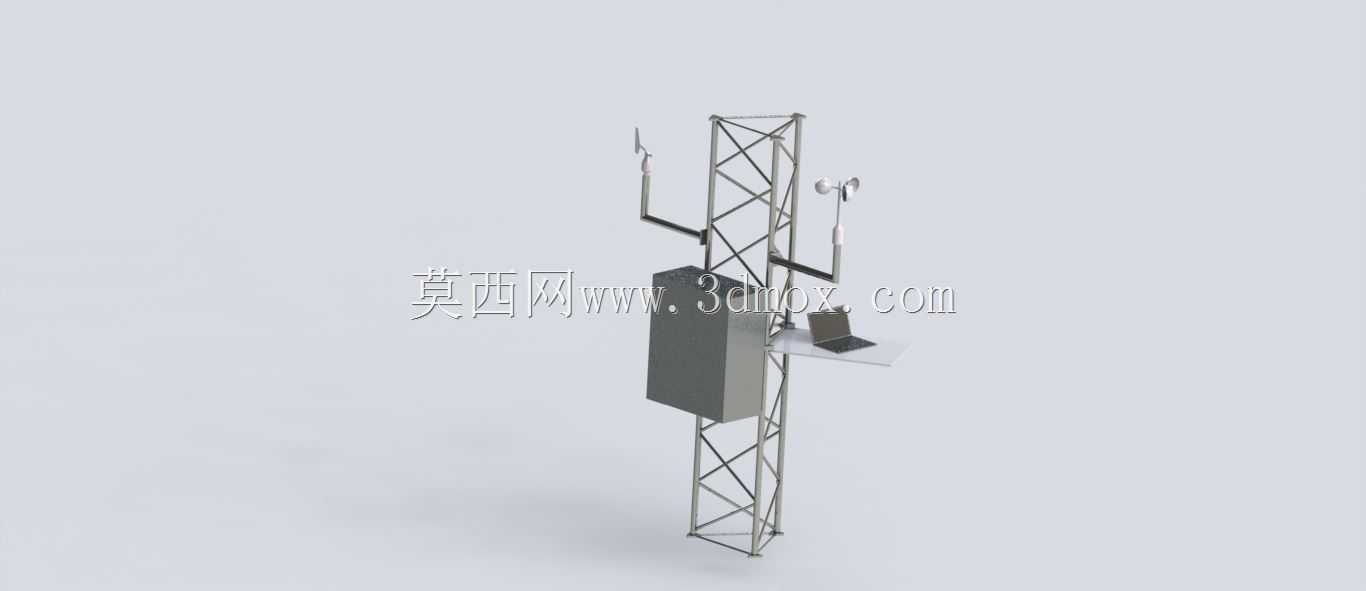

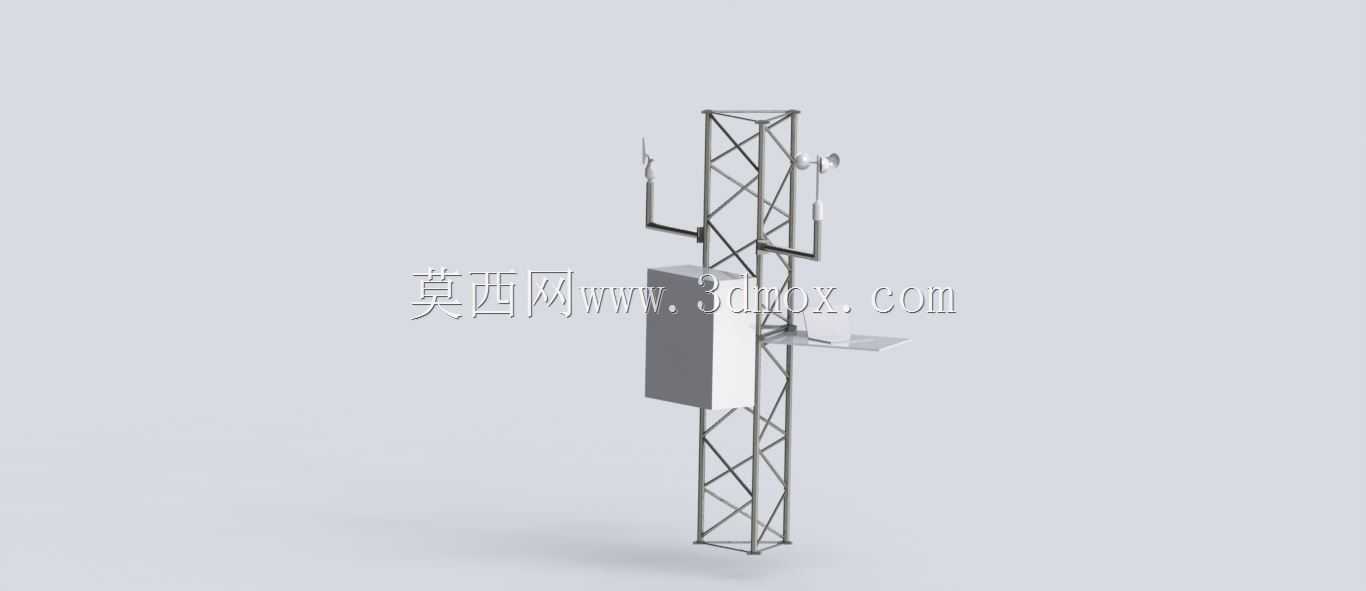

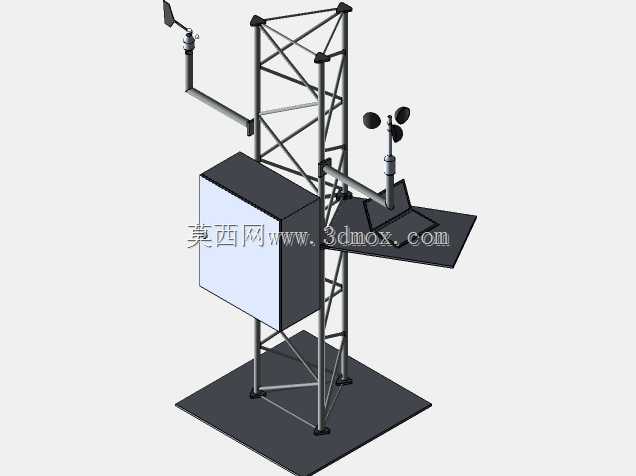

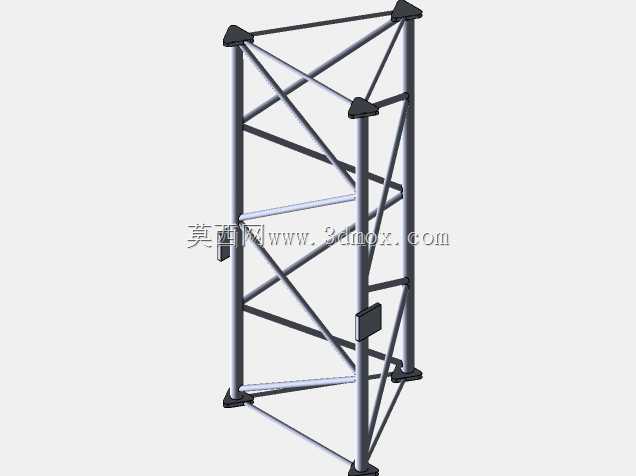

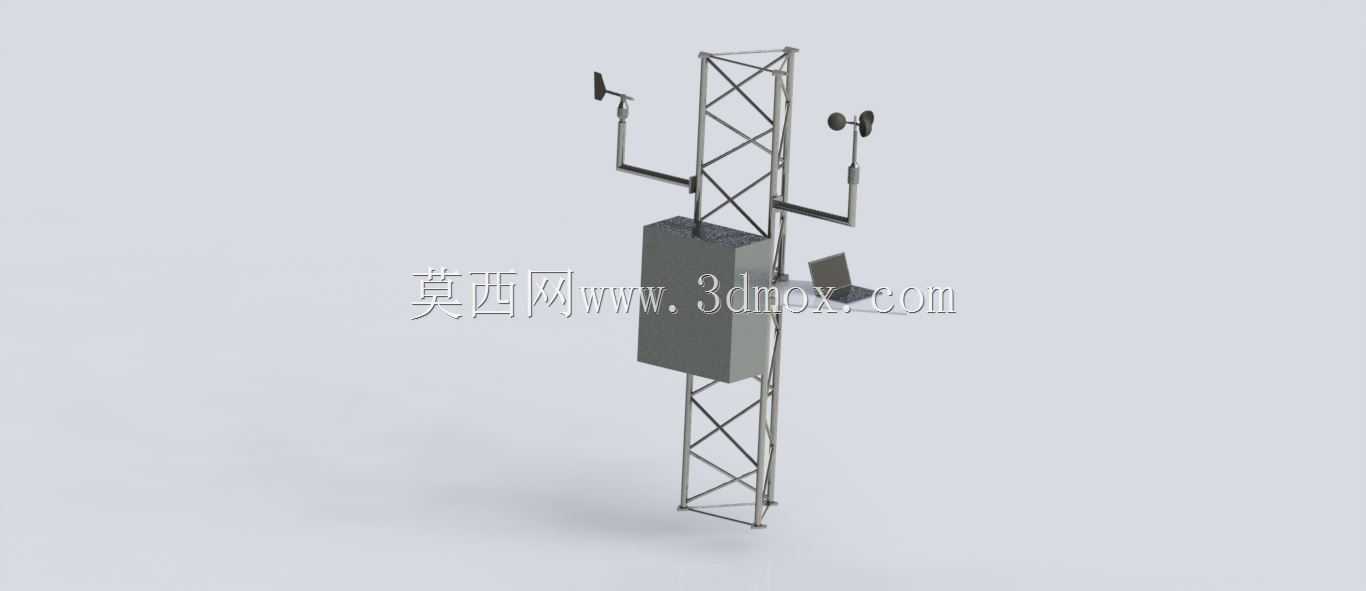

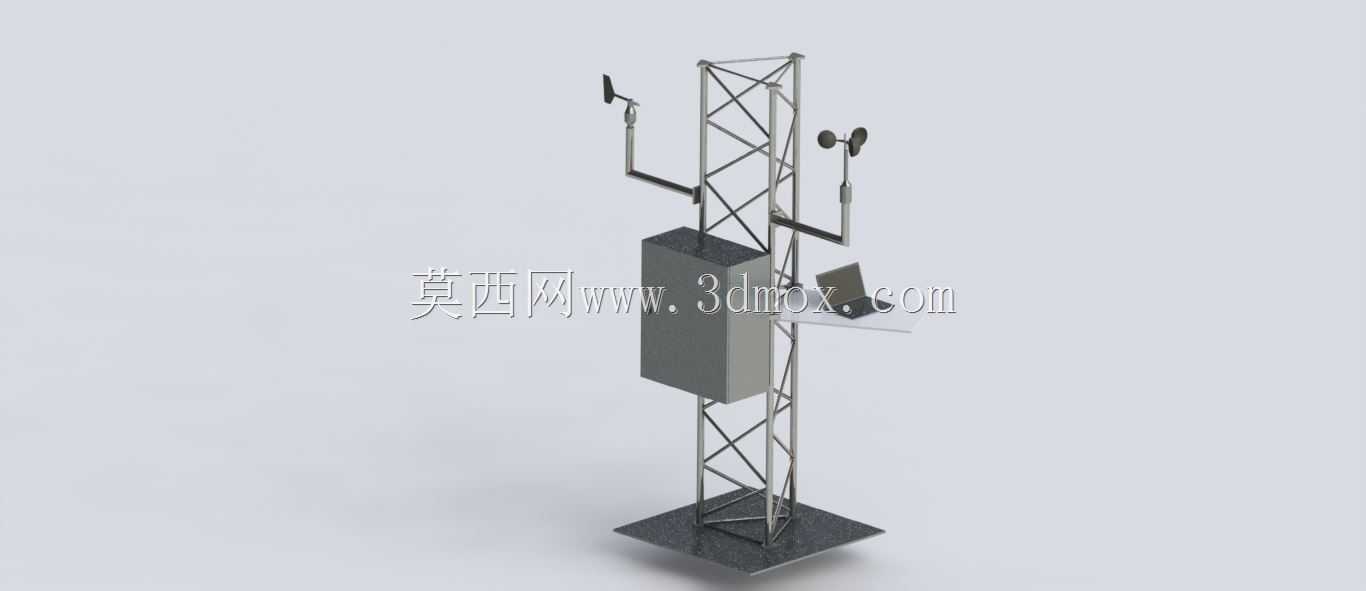

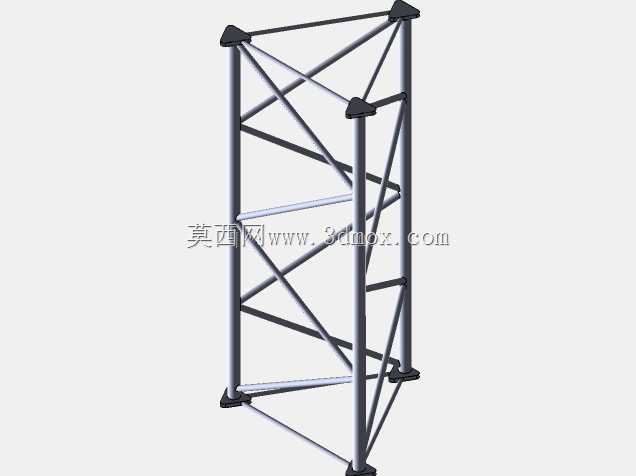

这类金属桁架桅杆主要服务于近地面气象参数采集场景，在分散式风电前期测风、光伏电站环境监测、厂区微气象观测、山区气候点位观测等场景中应用广泛，核心作用是为风速、风向类传感设备提供稳定的高位安装载体，避免近地面遮挡、紊流对监测数据精度造成干扰。从结构设计逻辑来看，主体采用格构式桁架结构，相比同高度实心杆体，在保证结构刚度、抗风载能力的前提下，能大幅降低整体自重，减少材料用量，同时桁架杆件间的镂空结构可有效降低风阻，减少强风环境下杆体承受的横向风压，降低基础倾覆风险。杆体底部配置方形配重安装底座，安装时可通过膨胀螺栓与混凝土基础锚固，也可根据临时观测需求搭配压重块实现无预埋快速部署，底座的尺寸边界充分考虑了10米级常规测风高度下的抗倾覆力矩要求，无需额外做超大体积基础即可满足内陆常规风压区域的使用要求。传感设备的安装支架采用侧伸悬臂结构，分别布置在杆体不同高度、不同朝向的位置，避免杆体自身对气流的遮挡影响风速、风向检测精度，悬臂长度经过核算，保证传感设备处于杆体扰流影响范围之外，同时支架上预留通用安装孔位，可适配不同品牌的风速传感器、风向传感器，也可拓展安装温湿度、气压类监测模块。杆体中部设置设备安装舱，用于放置数据采集终端、供电模块、信号传输设备，舱体采用封闭钣金结构，具备基础的防雨防尘能力，可保护内部电子元器件在户外长期运行不受雨水、扬尘侵蚀。整体结构采用分段式设计，单段杆件长度控制在人工可搬运的范围内，无需大型吊装设备即可完成现场组装架设，适合交通不便的山区、野外站点部署，杆件之间采用法兰螺栓连接，装配精度可控，现场安装无需复杂焊接作业，可大幅缩短站点建设周期。在结构强度校核层面，桁架杆件的截面选型充分考虑了覆冰工况、极端大风工况下的载荷组合，保证在恶劣天气条件下杆体不会出现失稳变形，传感设备的安装位置也经过振动特性校核，避免杆体风致振动传递到传感器端，影响监测数据的准确性。
