手动偏心凸轮式夹紧工装夹具结构

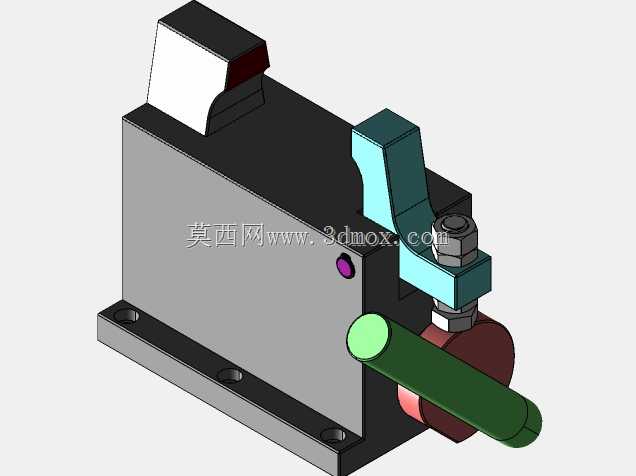

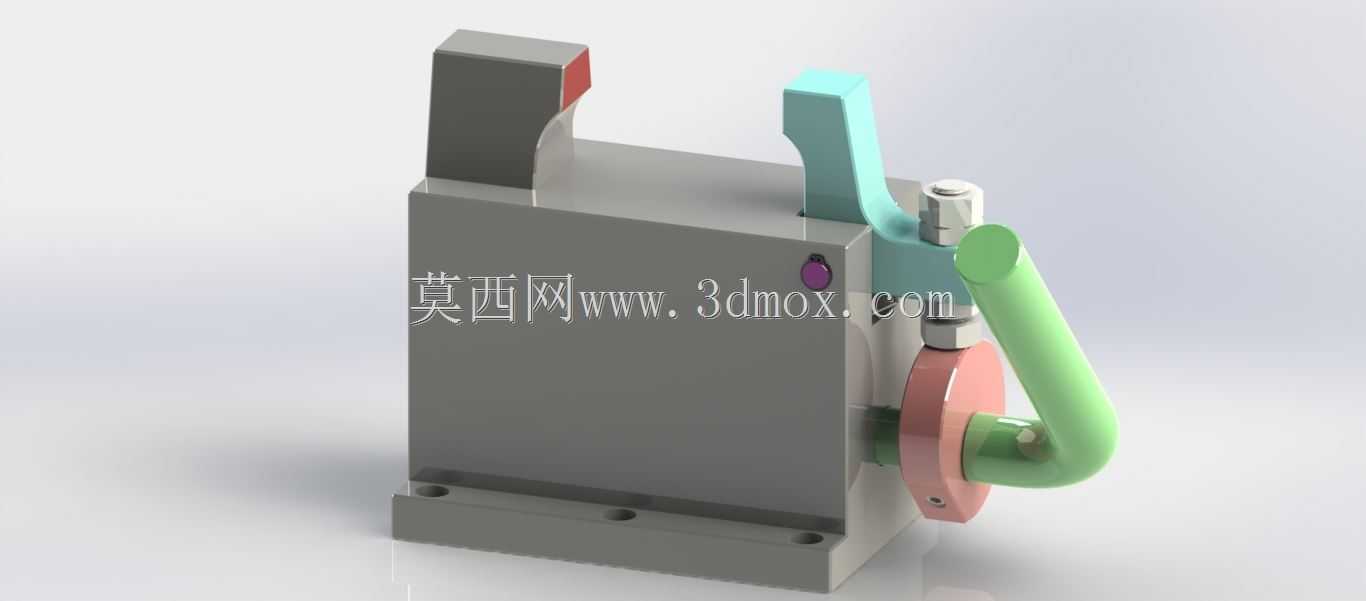

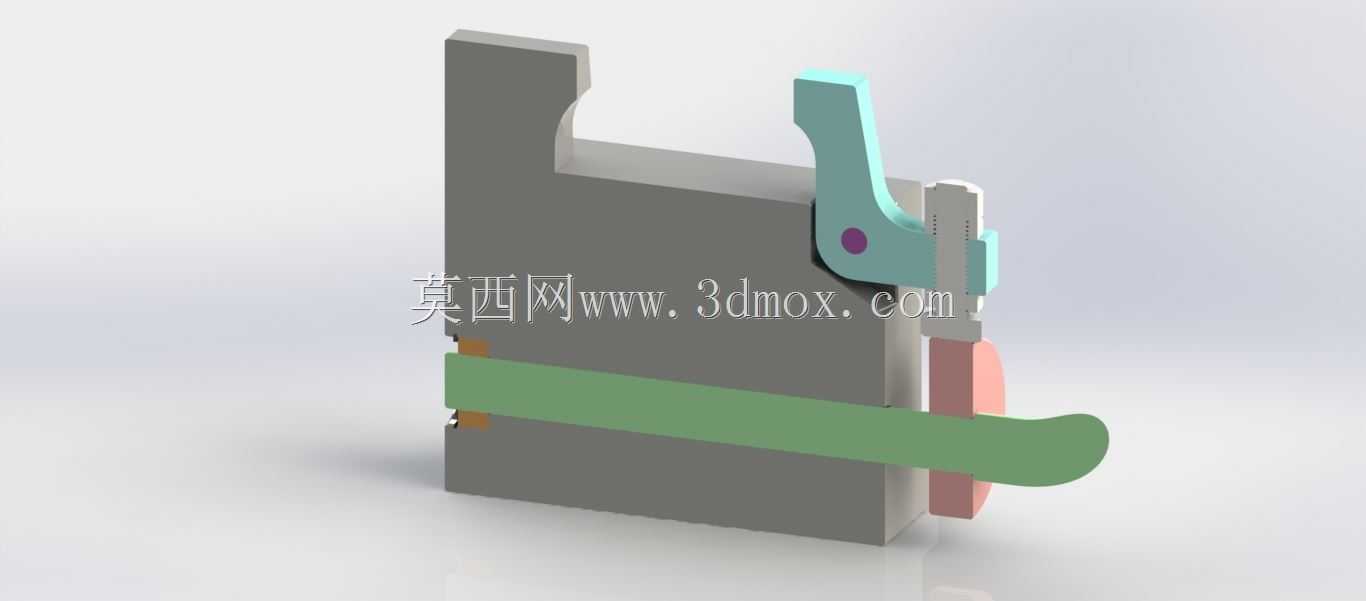

这款手动凸轮夹紧结构，是机械加工工位里十分常见的手动夹紧工装，多应用在小型零件铣削、钻孔工序的工位装夹环节，也可适配装配线的工件定位固定场景，相比螺旋夹紧结构，它的操作行程更短，单次扳动手柄即可完成夹紧与松脱动作，能有效降低操作人员的装夹辅助时间，在中小批量零件加工的工位上实用性很强。从结构设计逻辑来看，它采用偏心凸轮作为夹紧力的驱动核心，扳动手柄时，偏心轮绕固定销轴转动，通过曲面轮廓的升程变化推动压块向工件定位面移动，最终将工件压紧在夹具体的定位靠山上，整个传动路径没有冗余零件，力的传递直接，磨损点集中在凸轮与压块的接触面上，后期维护仅需更换接触耐磨片即可，不需要拆解整个夹具体。夹具体的底座采用一体式方块结构，底部预留了四个安装沉孔，可直接通过内六角螺栓固定在机床工作台或者工装基板上，安装边界规整，不需要额外设计转接板，底座的定位靠山面经过平面度处理，能保证工件装夹后的定位基准统一，避免装夹偏差带来的加工尺寸超差。手柄部分采用弯管结构设计，操作时的握持角度符合人手操作的施力习惯，不需要借助加力杆即可输出足够的夹紧力，同时手柄的转动行程做了限位设计，避免过度扳动导致凸轮过死点造成松脱困难，或者夹紧力过大压伤工件表面。压块的接触端做了可更换的硬质接触头，针对不同材质的工件，可以更换不同硬度的接触头，比如加工铝件时更换铜质接触头防止夹伤工件表面，加工钢件时更换淬火钢接触头提升耐磨性能。整个结构的运动部件都预留了润滑注油点，日常维护时可直接向销轴、凸轮接触面注入润滑脂，降低运动磨损，延长工装的使用寿命。在实际工位应用中，这类凸轮夹具适合夹紧面规则、切削力不大的加工场景，不适合重载切削或者强振动的加工工况，因为凸轮夹紧的自锁性能受接触面摩擦系数影响较大，重载振动下可能出现夹紧力衰减的情况，设计选型时需要结合工位的实际切削载荷匹配对应的凸轮升程与夹紧行程。
