槽板壁挂式单臂置物挂钩结构设计

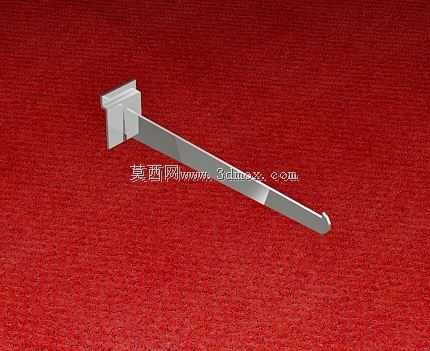

这类单臂壁挂挂钩主要适配商超槽板、家装墙面展示系统、工位工具挂板等场景，日常用来悬挂轻型货品、手动工具、装饰挂件、零散收纳物件，是零售展示、车间工位整理、居家墙面收纳场景里的基础承载配件。从结构设计来看，上端的卡接结构做了与槽板卡槽匹配的限位凸台，安装时直接对准槽板的T型槽推入即可完成固定，不需要额外螺丝紧固，拆装调整位置十分便捷，卡接部位的两侧做了加厚处理，避免频繁插拔导致的根部断裂，同时卡入槽后凸台与槽壁的贴合面做了微小的倾角设计，挂重时会产生向内的锁紧力，不会因为物件晃动出现滑脱移位的问题。悬臂部分采用了等强度的变截面设计，靠近卡接端的截面尺寸更大，向挂钩末端逐步收窄，在保证整体承载强度的前提下尽可能减少材料用量，悬臂的上表面做了平直处理，方便放置带挂孔的物件或者直接承托小型盒装货品，末端做了向上的圆弧翻边，防止悬挂的物件受外力碰撞时从端部滑落。设计过程中首先要确认适配槽板的卡槽尺寸，常规槽板的卡槽开口宽度、内部卡位深度都有通用的行业尺寸，卡接端的外形尺寸需要预留0.1-0.2mm的安装间隙，保证插拔顺畅的同时不会出现过大的旷量。悬臂的长度根据常规悬挂需求设定，过长会导致同等挂重下根部弯矩过大，容易出现弯折变形，过短则无法满足常规物件的悬挂深度需求，悬臂的厚度需要根据目标承载重量核算，保证挂重时悬臂的下挠量控制在合理范围内，不会出现肉眼可见的弯曲变形。安装边界方面，这类挂钩不需要在墙面或者板件上额外打孔，完全依靠上端卡接结构与槽板的配合受力，安装时只需要保证槽板本身的固定强度满足承载要求即可，相邻挂钩的间距可以根据悬挂物件的宽度自由调整，没有固定的安装孔位限制，适配性极强。挂钩的所有棱边都做了倒圆角处理，避免安装或者取放物件时划伤手部，整体结构没有多余的复杂特征，加工成型难度低，不管是采用金属冲压折弯还是塑料注塑成型都能快速批量生产，表面可以根据使用场景做喷塑、镀铬或者原色处理，适配不同的装修风格与使用环境。在车间工具挂板场景下，这类挂钩可以悬挂扳手、螺丝刀、小型量具等手动工具，让工位工具摆放整齐，取用方便；在商超展示场景下，可以悬挂袋装零食、小饰品、文具等轻型货品，调整陈列位置时不需要拆卸板件，直接挪动挂钩即可；在家居场景下，可以安装在玄关槽板上悬挂钥匙、配饰，或者安装在书房挂板上悬挂文具、线材等零散物品，实用性极强。
