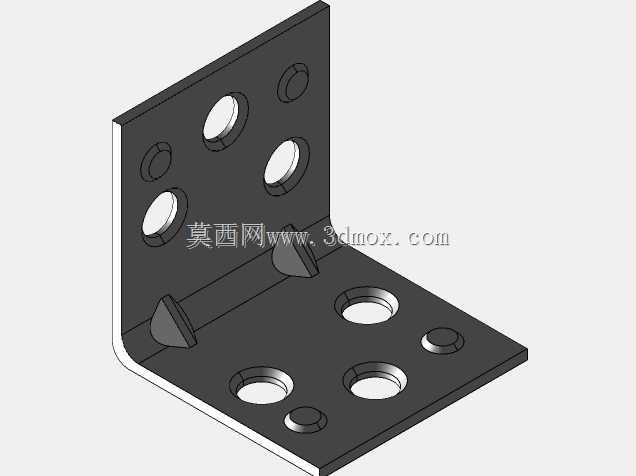

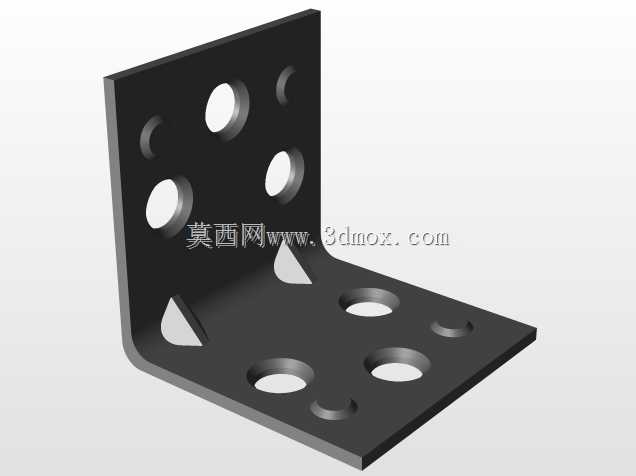

1.5英寸规格直角加固角撑支架结构

日常做设备机架组装、铝型材框架搭建、木质柜体加固时，直角位置的连接强度往往是整个结构的薄弱点，单纯依靠型材端面锁附或者板材拼接，长期受交变载荷、振动影响很容易出现接缝开裂、直角角度偏移的问题，这款L型角撑就是针对这类直角连接场景设计的加固连接件。从结构设计来看，两个互相垂直的安装面呈标准90度夹角，折弯处做了圆弧过渡处理，避免直角折弯产生的应力集中问题，同时在两个安装面的折弯内角位置，增设了三角形加强筋，筋位与两个安装面完全贴合，能大幅提升角撑的抗弯折、抗扭转性能，哪怕两个连接面承受不同方向的侧向力，加强筋也能分散应力，避免角撑从折弯位置发生形变。安装孔位的排布经过实际装配验证，每个安装面设置了三个不同规格的孔位，包含大尺寸的沉头通孔与小尺寸的定位孔，沉头孔可以让螺栓安装后头部完全埋入角撑表面，不会突出平面影响连接件与安装面的贴合度，定位孔则可以在装配时先打入自攻螺丝或者定位销做预固定，调整好安装位置后再锁附全部紧固件，降低现场装配的对位难度。尺寸边界上，两个垂直安装面的边长均为1.5英寸，整体厚度适配常规五金连接的强度需求，安装时不需要在被连接件上做复杂的沉台或者避让槽，只要在对应安装位置标记孔位，钻孔或者直接采用自攻螺丝锁附即可，不管是钢制框架、铝型材机架的直角位加固，还是木质家具、仓储货架的边角补强，甚至是小型设备外壳的直角拼接，这款角撑都能提供足够的连接强度。建模过程中严格还原了实际冲压件的工艺特征，折弯处的内R角、沉头孔的锥度、加强筋的拔模斜度都按照五金冲压的实际工艺参数设置，导入装配环境时可以直接匹配标准紧固件模型，不需要额外调整孔位间隙，能直接用于结构强度仿真、装配干涉检查，也能作为五金件选型的参考模型，帮助设计人员提前确认安装空间是否足够，避免实际加工装配时出现孔位错位、安装空间不足的问题。
